انواع، کاربردها، نکات انتخاب و راهنمای خرید کلید اتومات

معرفی کلید اتوماتیک

کلید اتومات یا MCCB یک دستگاه حفاظتی الکترومکانیکی است که برای قطع و وصل ایمن جریان الکتریکی در مدارهای فشار ضعیف (تا 1000 ولت) استفاده می‌شود. این کلیدها با ترکیب مکانیزم‌های حرارتی و مغناطیسی، قادر به تشخیص و واکنش سریع به شرایط غیرعادی مانند اضافه‌بار یا اتصال کوتاه هستند. برخلاف کلیدهای غیراتوماتیک مانند کنتاکتورها که صرفاً برای قطع و وصل دستی جریان استفاده می‌شوند، کلیدهای اتوماتیک مجهز به رله‌های حفاظتی هستند که عملکرد خودکار و ایمن را تضمین می‌کنند.

کلید اتومات در اندازه‌ها و ظرفیت‌های مختلف، از جریان‌های نامی 16 آمپر تا 6300 آمپر، تولید می‌شود و برای کاربردهای متنوع از سیستم‌های خانگی تا پروژه‌های صنعتی بزرگ مناسب است. این کلیدها به دلیل قابلیت اطمینان بالا، عمر طولانی و انعطاف‌پذیری در تنظیمات، در بسیاری از تاسیسات الکتریکی به‌عنوان یک جزء اصلی در تابلوهای برق استفاده می‌شوند.

اجزای اصلی کلید اتومات

کلیدهای اتوماتیک از اجزای زیر تشکیل شده‌اند:

مکانیزم حرارتی: برای حفاظت در برابر اضافه‌بار، با استفاده از بی‌متال (Bimetal) که در اثر گرمای ناشی از جریان اضافی تغییر شکل می‌دهد.

مکانیزم مغناطیسی: برای تشخیص و قطع سریع جریان در شرایط اتصال کوتاه.

رله‌های الکترونیکی: در مدل‌های پیشرفته‌تر برای حفاظت دقیق‌تر و تنظیم‌پذیر.

کنتاکت‌ها: برای قطع و وصل جریان الکتریکی.

محفظه عایق: بدنه کلید که از مواد عایق مانند پلاستیک فشرده ساخته شده و ایمنی را افزایش می‌دهد.

انواع کلید اتومات

انواع کلید اتومات بر اساس معیارهای مختلفی مانند نوع کاربرد، رنج جریان، قدرت قطع و مکانیزم حفاظتی دسته‌بندی می‌شوند. در ادامه، به بررسی مهم‌ترین انواع کلیدهای اتوماتیک می‌پردازیم:

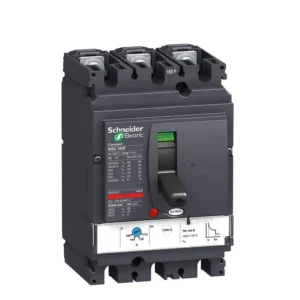

1. کلید اتوماتیک کمپکت (MCCB)

کلیدهای اتوماتیک کمپکت یا MCCB پرکاربردترین نوع کلید اتومات هستند که در رنج جریانی 16 تا 1600 آمپر تولید می‌شوند. این کلیدها برای حفاظت در برابر اضافه‌بار و اتصال کوتاه در سیستم‌های فشار ضعیف طراحی شده‌اند. MCCBها معمولاً در تابلوهای برق صنعتی و تجاری به‌عنوان کلید اصلی یا فرعی استفاده می‌شوند. ویژگی‌های کلیدی MCCBها شامل ابعاد کوچک، قابلیت تنظیم حفاظت حرارتی و مغناطیسی و امکان نصب کنتاکت‌های کمکی است.

2. کلید اتوماتیک هوایی (ACB)

کلیدهای هوایی (Air Circuit Breaker) برای جریان‌های بالا (630 تا 6300 آمپر) و کاربردهای سنگین صنعتی مانند خطوط تولید کارخانه‌ها مناسب هستند. این کلیدها از هوای فشرده برای خاموش کردن قوس الکتریکی استفاده می‌کنند و دارای رله‌های داخلی با قابلیت ختأخیر زمانی (Time Delay) هستند

4 ACBها به دلیل عمر طولانی و قدرت قطع بالا، در سیستم‌هایی که نیاز به عملکرد سریع و قابل اعتماد دارند، استفاده می‌شوند.

3. کلید مینیاتوری (MCB)

کلید مینیاتوری یا MCB نوعی کلید اتوماتیک ساده‌تر است که برای جریان‌های پایین (تا 125 آمپر) و عمدتاً در پروژه‌های مسکونی و تجاری کوچک استفاده می‌شود. این کلیدها حفاظت در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کنند، اما نسبت به MCCBها قدرت قطع کمتری دارند.

4. کلید اتوماتیک پمپ آب

این نوع کلید برای کنترل خودکار پمپ‌های آب در سیستم‌های آبیاری، بهداشتی یا انتقال آب طراحی شده است. کلیدهای اتوماتیک پمپ آب معمولاً مجهز به سیستم‌های تنظیم فشار یا سطح آب هستند و عملکرد پمپ را به‌صورت خودکار فعال یا غیرفعال می‌کنند.

5. کلیدهای اتوماتیک قابل تنظیم و غیرقابل تنظیم

• قابل تنظیم: این کلیدها امکان تنظیم پارامترهای حفاظتی مانند جریان نامی و آستانه قطع را فراهم می‌کنند.
• غیرقابل تنظیم: دارای تنظیمات ثابت هستند و برای کاربردهای ساده‌تر مناسب‌اند.

کاربرد کلید اتومات در برق صنعتی

کاربرد کلید اتومات در برق صنعتی بسیار گسترده است و این تجهیزات در حفاظت از سیستم‌ها و تجهیزات الکتریکی نقش کلیدی دارند. برخی از مهم‌ترین کاربردها عبارت‌اند از:

1. حفاظت از تجهیزات در برابر اضافه‌بار و اتصال کوتاه

کلیدهای اتوماتیک با تشخیص سریع جریان‌های غیرعادی، از آسیب به موتورها، کابل‌ها و سایر تجهیزات جلوگیری می‌کنند. برای مثال، در صورت اتصال کوتاه، کلید اتومات در کسری از ثانیه مدار را قطع کرده و از خسارات گسترده جلوگیری می‌کند.

2. استفاده در تابلوهای برق

کلیدهای اتوماتیک به‌عنوان کلید اصلی یا فرعی در تابلوهای برق صنعتی و شهری استفاده می‌شوند. در تابلوهای توزیع، این کلیدها نقش بریکر نهایی را ایفا می‌کنند و جریان ورودی به مصرف‌کننده‌ها را کنترل می‌کنند.

3. مدیریت ژنراتورها و ترانسفورماتورها

کلیدهای اتوماتیک برای وارد کردن دستی یا خودکار ژنراتورها و ترانسفورماتورها به شبکه توزیع استفاده می‌شوند. این قابلیت در صنایع سیمان، نفت، گاز و پتروشیمی بسیار حیاتی است.

4. حفاظت موتوری و ژنراتوری

کلیدهای اتوماتیک مجهز به رله‌های میکرولوجیک (Micrologic) می‌توانند حفاظت تخصصی برای موتورها و ژنراتورها ارائه دهند. این رله‌ها امکان تنظیم دقیق پارامترهای حفاظتی را فراهم می‌کنند.

5. کاربرد در سیستم‌های مخابراتی و اتوماسیون

کلیدهای اتوماتیک در سیستم‌های مخابراتی و اتوماسیون صنعتی برای حفاظت از تجهیزات حساس و تضمین پایداری شبکه استفاده می‌شوند.

نکات مهم در انتخاب کلید اتومات مناسب

انتخاب کلید اتومات مناسب نیازمند توجه به چندین پارامتر فنی و کاربردی است. در ادامه، نکات کلیدی برای انتخاب کلید اتوماتیک مناسب آورده شده است:

1. رنج جریان نامی (In)

جریان نامی کلید باید متناسب با بار مصرفی سیستم باشد. برای مثال، برای یک موتور 200 کیلووات، کلید کمپکت NSX630 اشنایدر با قدرت قطع 36 یا 50 کیلوآمپر مناسب است.

2. قدرت قطع (Icu)

قدرت قطع کلید (مانند 25kA، 36kA یا 50kA) نشان‌دهنده توانایی کلید در قطع جریان اتصال کوتاه است. این پارامتر باید با حداکثر جریان اتصال کوتاه سیستم هماهنگ باشد.

3. نوع حفاظت

بسته به کاربرد، باید کلید با حفاظت حرارتی، مغناطیسی یا الکترونیکی انتخاب شود. برای کاربردهای حساس، کلیدهای مجهز به رله‌های الکترونیکی دقت بیشتری ارائه می‌دهند.

4. ابعاد و فضای تابلو

کلیدهای کمپکت به دلیل ابعاد کوچک، برای تابلوهای با فضای محدود مناسب هستند. در مقابل، کلیدهای هوایی برای کاربردهای سنگین‌تر و تابلوهای بزرگ‌تر استفاده می‌شوند.

5. استانداردها و کیفیت

کلیدهای اتوماتیک باید مطابق با استانداردهای بین‌المللی مانند IEC 60947 و ISO14001 باشند. برندهای معتبر مانند اشنایدر الکتریک این استانداردها را رعایت می‌کنند.

6. قابلیت تنظیم

کلیدهای قابل تنظیم انعطاف‌پذیری بیشتری برای تطبیق با تغییرات بار فراهم می‌کنند، اما برای کاربردهای ساده، کلیدهای غیرقابل تنظیم اقتصادی‌تر هستند.

7. سازگاری با محیط

در محیط‌های صنعتی با آلودگی بالا، کلیدهایی با درجه حفاظت بالا (مانند IP54 یا بالاتر) انتخاب شوند. کلیدهای اشنایدر سری NSX برای چنین محیط‌هایی مناسب هستند.

دلایل ضرورت استفاده از کلید اتومات در صنعت و تابلو برق

استفاده از کلید اتومات در صنعت و تابلوهای برق برای تکنسین‌ها و مهندسان به دلایل زیر ضروری است:

1. افزایش ایمنی

کلیدهای اتوماتیک با قطع سریع مدار در شرایط غیرعادی، از خطرات جانی مانند برق‌گرفتگی و خطرات مالی مانند آتش‌سوزی جلوگیری می‌کنند.

2. کاهش خرابی تجهیزات

حفاظت در برابر اضافه‌بار و اتصال کوتاه باعث افزایش عمر مفید تجهیزات الکتریکی مانند موتورها، کابل‌ها و ترانسفورماتورها می‌شود.

3. انعطاف‌پذیری و قابلیت اطمینان

کلیدهای اتوماتیک با قابلیت تنظیم و رله‌های پیشرفته، امکان تطبیق با نیازهای مختلف پروژه را فراهم می‌کنند و عملکرد قابل اعتمادی دارند.

4. صرفه‌جویی در فضا

کلیدهای کمپکت با ابعاد کوچک، فضای کمتری در تابلوهای برق اشغال می‌کنند و برای پروژه‌های با محدودیت فضا ایده‌آل هستند.

5. مدیریت و نظارت

کلیدهای اتوماتیک مجهز به کنتاکت‌های کمکی امکان نظارت بر وضعیت کلید (قطع، وصل یا خطا) را از اتاق کنترل فراهم می‌کنند.

6. تطابق با استانداردها

استفاده از کلیدهای اتوماتیک مطابق با استانداردهای جهانی، الزامات قانونی و ایمنی پروژه‌های صنعتی را برآورده می‌کند.

راهنمای خرید کلید اتومات اشنایدر

خرید کلید اتومات اشنایدر نیازمند توجه به چند نکته کلیدی است تا انتخابی بهینه و اقتصادی داشته باشید. اشنایدر الکتریک یکی از معتبرترین برندهای تولیدکننده کلیدهای اتوماتیک است که به دلیل کیفیت بالا و تنوع محصولات، در بازار جهانی شناخته شده است.

1. شناسایی نیاز پروژه

نوع بار (موتوری، روشنایی یا ترکیبی) و جریان نامی مورد نیاز را مشخص کنید.

قدرت قطع مورد نیاز را بر اساس حداکثر جریان اتصال کوتاه سیستم تعیین کنید.

2. انتخاب مدل مناسب

سری NSX: برای کاربردهای صنعتی با جریان 100 تا 630 آمپر و قدرت قطع تا 150kA.

سری NS: برای کاربردهای سنگین‌تر با جریان تا 1600 آمپر.

کلیدهای هوایی Masterpact: برای جریان‌های بالا (تا 6300 آمپر).

3. خرید از نمایندگی معتبر

برای اطمینان از اصالت کالا، از نمایندگی کلید اتومات اشنایدر خرید کنید. نمایندگی‌های معتبر مانند الکتروپاور، الیکا الکتریک و تهران اشنایدر محصولات اصلی با گارانتی ارائه می‌دهند.

4. بررسی قیمت کلید اتومات

قیمت کلید اتومات به عوامل مختلفی مانند رنج جریان، قدرت قطع، نوع حفاظت و مدل کلید بستگی دارد. برای اطلاع از قیمت دقیق، با کارشناسان ما در تماس باشید. توجه داشته باشید که قیمت‌های کلیدهای اشنایدر ممکن است به دلیل کیفیت بالا و استانداردها کمی بالاتر از برندهای دیگر باشد.

5. توجه به خدمات پس از فروش

اشنایدر خدمات پشتیبانی و گارانتی قوی ارائه می‌دهد. اطمینان حاصل کنید که فروشنده خدمات پس از فروش مناسب و قطعات یدکی در دسترس ارائه می‌کند.

6. بررسی استانداردهای زیست‌محیطی

کلیدهای اشنایدر مطابق با استاندارد ISO14001 تولید می‌شوند و برای محیط زیست ایمن هستند. این ویژگی برای پروژه‌های حساس به مسائل زیست‌محیطی اهمیت دارد.

جدول مقایسه کلید اتومات از برند های مختلف

توضیحات و نکات کلیدی جدول

رنج جریان نامی:

MCCB : مناسب برای جریان‌های 16 تا 1600 آمپر، ایده‌آل برای تابلوهای توزیع و صنایع متوسط.

ACB : برای جریان‌های بالا (630 تا 6300 آمپر)، مناسب برای صنایع سنگین مانند نفت و گاز.

MCB : برای جریان‌های پایین (تا 63 آمپر)، بیشتر در مصارف خانگی و تجاری کوچک استفاده می‌شود.

قدرت قطع (Icu):

اشنایدر و زیمنس قدرت قطع بالاتری (تا 150-200kA) ارائه می‌دهند، مناسب برای سیستم‌هایی با جریان اتصال کوتاه بالا.

هیوندای، ال اس و چینت قدرت قطع کمتری دارند، مناسب برای پروژه‌های با جریان اتصال کوتاه پایین‌تر.

نوع حفاظت:

اشنایدر با رله‌های میکرولوجیک و زیمنس با ETU حفاظت‌های پیشرفته‌تری (مانند حفاظت زمین و موتوری) ارائه می‌دهند.

چینت و هیوندای بیشتر به حفاظت‌های پایه (حرارتی-مغناطیسی) محدود هستند.

کاربردها:

اشنایدر و زیمنس: به دلیل کیفیت بالا و قابلیت‌های پیشرفته، برای پروژه‌های حساس و بزرگ (نفت، گاز، اتوماسیون) مناسب‌اند.

هیوندای و ال اس: گزینه‌های اقتصادی‌تر برای صنایع متوسط و پروژه‌های ساختمانی.

چینت: مناسب پروژه‌های کم‌بودجه با الزامات فنی ساده.

نتیجه‌گیری

کلید اتومات به‌عنوان یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های الکتریکی، نقش حیاتی در ایمنی، پایداری و کارایی تاسیسات برقی ایفا می‌کند. با شناخت انواع کلید اتومات، کاربردهای آن در برق صنعتی، نکات انتخاب و دلایل ضرورت استفاده از آن، تکنسین‌ها و مهندسان می‌توانند تصمیمات آگاهانه‌ای برای طراحی و اجرای پروژه‌های خود بگیرند. خرید کلید اتومات اشنایدر از نمایندگی کلید اتومات اشنایدر تضمین‌کننده کیفیت و عملکرد بهینه است. با توجه به قیمت کلید اتومات و نیازهای پروژه، انتخاب کلید مناسب می‌تواند هزینه‌های بلندمدت را کاهش داده و ایمنی سیستم را افزایش دهد.

برای اطلاعات بیشتر و خرید، با کارشناسان ما در ارتباط باشید و از مشاوره تخصصی آن‌ها بهره‌مند شوید.
