ATS یک سافتاستارتر دیجیتال سهفاز با کاربری آسان و دارای بایپس داخلی است که برای طیف گستردهای از کاربردهای صنعتی طراحی شده است. این تجهیز با داشتن حفاظتهای داخلی و امکانات ارتباطی فیلدباس، راهکاری مطمئن و اقتصادی برای راهاندازی نرم موتورهای الکتریکی محسوب میشود.
این مدل دارای طراحی فشرده است و نصب و سیمکشی آن ساده است، بنابراین فرآیند راهاندازی و بهرهبرداری Commissioning بهسرعت انجام میشود. بایپس داخلی تعبیهشده باعث کاهش تلفات حرارتی و افزایش راندمان در زمان کار دائم موتور میشود.
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

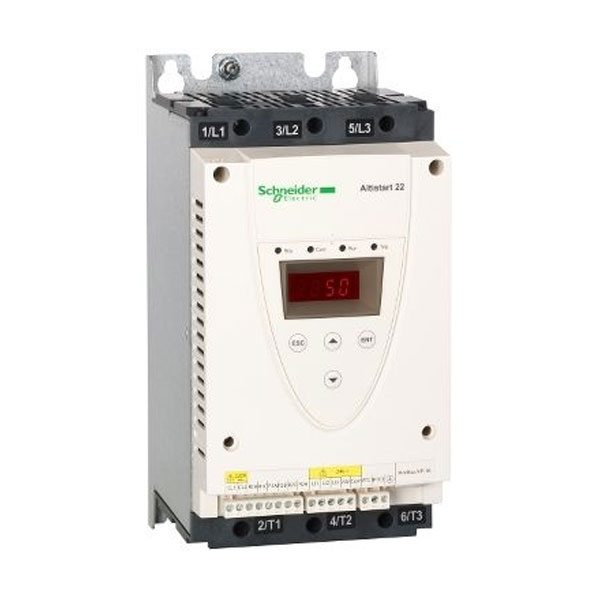

سافت استارت دیجیتال سهفاز مدل Schneider ATS22D17Q
سافت استارتر ATS22D17Q برای راهاندازی نرم و کنترل موتورهای آسنکرون سهفاز در اتصال خط طراحی شده است. دستگاه با جریان نامی 17 آمپر و محدوده ولتاژ کاری 230 تا 440 ولت AC عمل میکند. توان نامی آن در اتصال خط بین 400 تا 440 ولت تا 7.5 کیلووات بوده و در صورت اتصال موتور به صورت دلتا در 440 ولت، تا 15 کیلووات را پشتیبانی میکند.
Altistart 22 برای استفاده در ماشینآلات ساده و پیچیده صنعتی مانند پمپهای سانتریفیوژ و پیستونی، فنها، کمپرسورهای اسکرو و تجهیزات جابجایی مواد مناسب است. طراحی باریک و کمحجم آن باعث میشود بهراحتی در انواع تابلوها و فریمهای ماشینآلات نصب شود.
وجود بایپس داخلی یکپارچه از ویژگیهای مهم این مدل است که موجب کاهش نویز، کاهش تلفات حرارتی و افزایش راندمان عملکرد دستگاه در زمان کارکرد پایدار موتور میشود. این ویژگیها Altistart 22 را به گزینهای قابل اعتماد برای راهاندازی نرم، کاهش تنشهای مکانیکی و افزایش طول عمر تجهیزات تبدیل کرده است.
ویژگیهای اصلی
طراحی جمعوجور و کمحجم
اتصال آسان و راهاندازی سریع
بایپس داخلی یکپارچه
3 ورودی منطقی قابل برنامهریزی
1 ورودی PTC برای حفاظت حرارتی موتور
2 خروجی رلهای
حفاظت حرارتی موتور (اضافهبار الکترونیکی قابل تنظیم)
حفاظت در برابر اضافه ولتاژ
پشتیبانی از ارتباطات فیلدباس
مشخصات عملکرد
مناسب برای پمپها و فنها
ولتاژ مدار کنترل: 230 ولت AC، فرکانس 50/60 هرتز
روش راهاندازی: کنترل گشتاور با محدودسازی جریان تا 3.5 برابر جریان نامی (3.5 In)
این سافتاستارتر گزینهای ایدهآل برای کاهش تنشهای مکانیکی، کاهش جریان راهاندازی و افزایش طول عمر موتور و تجهیزات متصل به آن در کاربردهای صنعتی بهویژه سیستمهای پمپاژ و تهویه است.
| عنوان | مشخصات |
|---|---|
| نوع محصول | سافت استارتر |
| کاربرد | موتورهای آسنکرون – مناسب پمپ و فن |
| تعداد فاز | سهفاز |
| ولتاژ تغذیه نامی | 230 تا 440 ولت (15- تا 10+ درصد) |
| توان موتور | 4 کیلووات در 230V / 7.5 کیلووات در 400V و 440V |
| جریان تنظیم کارخانه | 14.8 آمپر |
| جریان نامی راهانداز (IcL) | 17 آمپر |
| نوع راهاندازی | کنترل گشتاور (محدودسازی جریان تا 3.5 برابر In) |
| تلفات توان | 39 وات (کاربرد استاندارد) |
| رده کاری | AC-53A |
| درجه حفاظت | IP20 |
| نوع مونتاژ | دارای هیتسینک |
| بایپس داخلی | دارد |
| محدوده ولتاژ تغذیه | 195 تا 484 ولت |
| فرکانس تغذیه | 50/60 هرتز (±10٪) |
| محدوده فرکانس شبکه | 45 تا 66 هرتز |
| نحوه اتصال | در خط تغذیه موتور یا اتصال دلتا موتور |
| ولتاژ مدار کنترل | 230 ولت AC (15- تا 10+ درصد) |
| مصرف مدار کنترل | 20 وات |
| تعداد ورودی دیجیتال | 3 عدد (LI1, LI2, LI3) |
| تعداد خروجی رله | 2 عدد (R1, R2) |
| جریان سوئیچینگ حداکثر | 5A در 250VAC مقاومتی |
| پروتکل ارتباطی | Modbus |
| رابط ارتباطی | RS485 چندنقطهای – کانکتور RJ45 |
| سرعت انتقال | 4800 / 9600 / 19200 بیتبرثانیه |
| تعداد دستگاه در شبکه | تا 31 دستگاه |
| حفاظتها | قطع فاز، حفاظت حرارتی موتور و استارتر |
| نوع خنککاری | تهویه اجباری |
| وضعیت نصب | عمودی ±10 درجه |
| ابعاد (ارتفاع×عرض×عمق) | 265 × 130 × 169 میلیمتر |
| وزن خالص | 7 کیلوگرم |
| محدوده توان AC-3 | 4 تا 6 کیلووات (200–240V) / 7 تا 11 کیلووات (380–440V) |
| استاندارد | IEC 60947-4-2 |
| گواهیها | UL / GOST / CSA / CCC / C-Tick |
| سطح نویز | 45 دسیبل |
| درجه آلودگی | سطح 2 |
| دمای کاری | 10- تا 40°C بدون کاهش توان / تا 60°C با دریتینگ 2.2٪ به ازای هر درجه |
| دمای نگهداری | 25- تا 70°C |
| ارتفاع مجاز نصب | تا 1000 متر بدون کاهش توان |
| گارانتی | 18 ماه |
