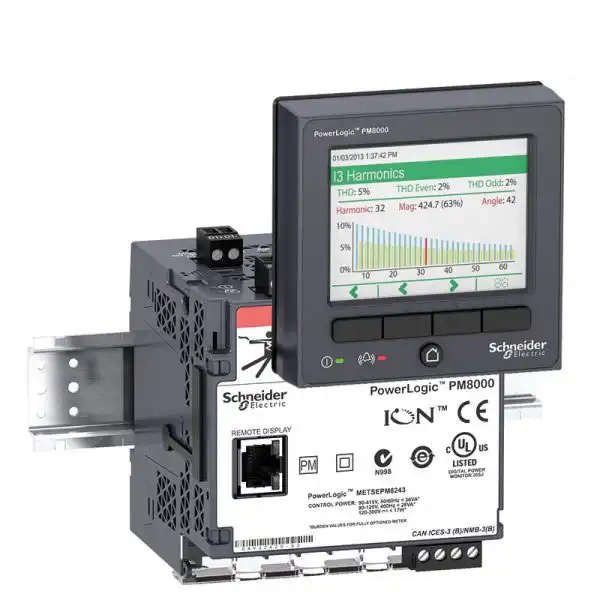

پاور متر تابلویی و کنتور هوشمند اشنایدر مدل schneider PowerLogic PM8243

اطلاعات تکمیلی و الکتریکال توان سنج تابلویی دیجیتال  PM8243

پارامتر های قابل آنالیز در کیفیت توان

conforming to EN 50160: 2010 compliance report
conforming to IEEE 519: 2014 compliance report
conforming to IEC 61000-4-30: class S power quality measurement
up to the 63rd harmonic
harmonic distortion
waveform capture
voltage sag and swell detection
programmablity (logic and math functions)
conforming to IEC 62586 power quality monitoring

کاربرد دستگاه پاورمتر

WAGES metering
Power monitoring

نوع پارامتر های قابل اندازه گیری در پاور متر

Current
Voltage
Frequency
Active and reactive power total
Apparent power total
Power factor total
Active and reactive power per phase, rms
Apparent power per phase, rms
Power factor per phase, rms

ولتاژ تغذیه

90…415 V AC 45…65 Hz +/- 10 %
110…415 V DC +/- 10 %

فرکانس شبکه

50 Hz
60 Hz

[In] نرخ جریان

1 A
10 A
5 A

قطب ها

1P + N
3P + N
3P

توان مصرفی در VA

18 VA at 415 V AC

نوع صفحه نمایش

Without display

نرخ نمونه برداری

256 samples/cycle

جریان قابل اندازه گیری

50…10000 mA

نوع ورودی آنالوگ

Voltage (impedance 5 MOhm)
Current (impedance 0.3 MOhm)

ولتاژ قابل اندازه گیری

57…400 V AC 42…69 Hz between phase and neutral
100…690 V AC 42…69 Hz between phases

محدوده فرکانس قابل اندازه گیری

42…69 Hz

تعداد ورودی ها

3 digital 30 V AC
3 digital 60 V DC

دقت اندازه گیری

Current +/- 0.1 %
Voltage +/- 0.1 %
Active energy +/- 0.2 %

دقت کلاس

Class 0.2S active energy conforming to IEC 62053-22
Class 0.2 active energy conforming to ANSI C12.20
Class 0.2 active power conforming to IEC 61557-12
Class 0.5S reactive energy conforming to IEC 62053-24
Class 0.5 power factor conforming to IEC 61557-12
Class 0.2 voltage conforming to IEC 61557-12
Class 0.2 current conforming to IEC 61557-12

تعداد ورودی ها

1 pulse

اصلاعات قابل نمایش بر روی صفحه نمایش

Voltage
Current
Frequency
Power
Energy consumption
Harmonic distortion

پروتکل پورت ارتباطی

Modbus RTU at 115 kbauds – 2-wire
ION at 115 kbauds – 2-wire
DNP3
IEC 61850
Modbus TCP/IP
Ethernet Modbus TCP/IP daisy chain at 10/100 Mbit/s
RSTP 801.1d 2004

پورت ارتباطی پشتیبان

Ethernet
Screw terminal block: RS485

نوع شبکه ارتباطی

IPv6 (internet protocol)

داده های قابل ثبت بر روی پاورمتر

Harmonics logs
Sag and swell logs
GPS synchronisation
Time stamping
Data logs
Trending/forecasting
Waveform logs
Alarm logs
Sequence of event recording
Min/max of instantaneous values
Event logs

ظرفیت حافظه

512 MB

سرویس های وب

Customizable home page
File upload/download via FTP
File upload/download via SFTP
Web server
Alarm notification by e-mail
Viewing of captured waveform (FTP)
Viewing of captured waveform (web)
HTTPS server

سرویس های ارتباطی

SMTP e-mail notification
DHCP
RSTP support
NTP time synchronization
PTP time synchronization

امنیت شبکه و سایبری

Password protection
Port hardening
Enable/disable communication ports
Robust security logs
Syslog protocol support

نحوه نصب

Clip-on

پایه نصب دستگاه

DIN rail

رده دستگاه

III

درجه بندی های ایمنی

III, 400…690 V conforming to IEC 61010-1:ed. 3
III, 400…690 V conforming to EN 61010-1:ed. 3
III, 347…600 V conforming to UL 61010-1:ed. 3
III, 347…600 V conforming to CSA C22.2 No 61010-1:ed. 3

استاندارد ها

IEC 61557-12
IEC 62052-11
IEC 62053-22
IEC 62053-24
IEEE 1588
IEC 62586-2
IEC 61326-1

تاییدیه های محصول

CE
CULus
N998
China RoHS

عرض

90.5 mm

عمق

90.8 mm

ارتفاع

90.5 mm

وزن

528 g
