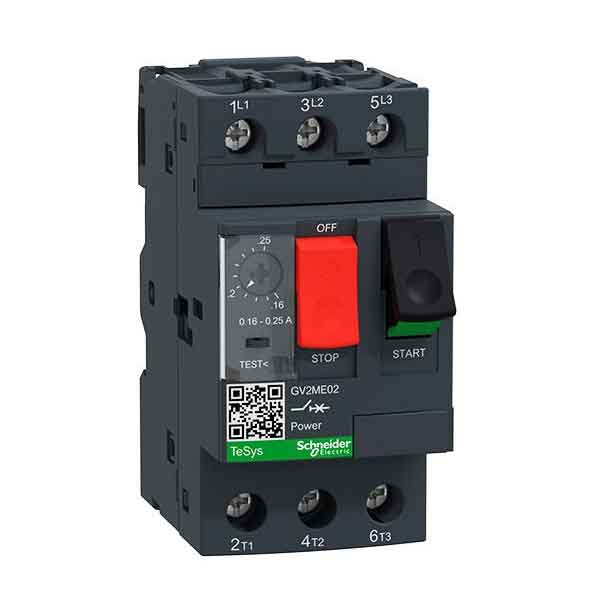

کلید حرارتی اشنایدر GV2ME02 بازه جریان ۰.۱۶ تا ۰.۲۵ آمپر SCHNEIDER

کلید حرارتی اشنایدر GV2ME02؛ راهکار فوق‌پیشرفته حفاظت از موتورهای الکتریکی

موتورهای کم‌توان صنعتی به دلیل ظرافت بالای سیم‌پیچ‌ها، به شدت در برابر کوچک‌ترین افزایش جریان یا خطاهای ناگهانی فاز آسیب‌پذیر هستند. کلید حرارتی اشنایدر GV2ME02 که به عنوان کلید محافظ موتور (MPCB) نیز شناخته می‌شود، با تلفیق دو مکانیزم پیشرفته بی‌متال و تریپ مغناطیسی، سپری نفوذناپذیر برای سیستم‌های موتوری شما ایجاد می‌کند. این تجهیز تخصصی با پایش لحظه‌ای و بسیار دقیق هادی‌های جریان، تضمین می‌کند که هیچ خطای حرارتی یا اتصالی کور به ساختار درایو یا سیم‌پیچی موتور سرایت نخواهد کرد.



کاربردهای وسیع کلیدهای محافظ موتور سری TeSys Deca در صنایع فرآیندی

این تجهیز قطع‌کننده ۳ پل به طور ویژه برای کنترل و صیانت از الکتروموتورهای با توان بسیار پایین، پمپ‌های دوزینگ دقیق، سیستم‌های تهویه کوچک و مدارهای فرمان اتوماسیون طراحی شده است. به دلیل کالیبراسیون تخصصی در بازه جریانی بسیار پایین، این دستگاه کاربرد وسیعی در کارخانه‌های داروسازی، سیستم‌های آزمایشگاهی و تصفیه‌خانه‌های صنعتی دارد که نیاز به حفاظت فوق‌حساس از پمپ‌های تزریق مینیاتوری دارند.



چرا کلید حرارتی اشنایدر GV2ME02؟

انتخاب این محصول از خانواده خوش‌نام TeSys اشنایدر فرانسه، تضمینی بر کارکرد بی‌وقفه و عدم بروز تریپ‌های کاذب در شبکه است. برخلاف کلیدهای متفرقه و کپی موجود در بازار که به دلیل عدم کالیبراسیون دقیق بی‌متال داخلی، یا خیلی زودتر از موعد قطع می‌کنند و یا در زمان سوختن موتور واکنشی نشان نمی‌دهند، این مدل پایداری بی‌نظیری دارد. طراحی منسجم، عایق‌بندی فوق‌العاده ترمینال‌ها و مقاومت فیزیکی بالا در برابر ارتعاشات صنعتی، این قطعه را به گزینه‌ای بی‌رقیب تبدیل کرده است.



مزیت‌های مهندسی و ویژگی‌های کاربردی کلید محافظ موتور اشنایدر

• دارای دکمه‌های فشاری رسا (استارت/استاپ) بر روی پیشانی کالا جهت کنترل دستی راحت و سریع مدار
• مجهز به کنترولر چرخشی مدرج در بخش جلویی به منظور کالیبراسیون و تنظیم دقیق جریان بی‌متال
• قابلیت هماهنگی و اتصال آسان با انواع کنتاکتورهای هم‌خانواده جهت تشکیل راه‌اندازهای ترکیبی موتور
• عایق‌بندی فوق‌العاده با ضریب ایمنی بالا جهت مهار خطرات ناشی از تماس مستقیم دست با هادی‌های برق‌دار



تجهیزات برق صنعتی اصل را با گارانتی معتبر از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه فرمایید. جهت استعلام قیمت با کارشناسان ما تماس بگیرید.



مشخصات و کارایی کلید حرارتی GV2ME02 اشنایدر
پارامتر فنی	مقدار و جزییات تخصصی
نوع محصول	کلید محافظ موتور حرارتی – مغناطیسی (MPCB)
نام تجاری کالا	TeSys Deca
نام اختصاری قطعه	GV2ME
تعداد قطب‌ها	3P (سه پل قدرت)
نوع شبکه برقی	جریان متناوب (AC)
دسته بندی کاربردی	دسته‌بندی A مطابق با استاندارد IEC 60947-2 | نوع AC-3 مطابق با IEC 60947-4-1
فرکانس شبکه	50 یا 60 هرتز
بازه تنظیم جریان حرارتی	0.16 تا 0.25 آمپر (0.16…0.25 A)
جریان تریپ مغناطیسی ثابت	2.4 آمپر (2.4 A)
ولتاژ عملیاتی نامی (Ue)	690 ولت AC فرکانس 50/60 هرتز
ولتاژ عایق نامی (Ui)	690 ولت AC فرکانس 50/60 هرتز
ولتاژ ضربه نامی (Uimp)	6 کیلوولت
توان موتور در ولتاژ 400 ولت	0.06 کیلووات در ولتاژ 400/415 ولت AC
قدرت قطع نامی نهایی (Icu)	100 کیلوآمپر در ولتاژ 400/415 ولت AC
قدرت قطع سرویس (Ics)	100 درصد مقدار Icu در تمام سطوح ولتاژی
حساسیت به قطع فاز	دارد (مطابق استاندارد IEC 60947-4-1)
نوع مکانیزم کنترل	دکمه فشاری استارت و استاپ (Push-button)



جدول اطلاعات عمومی و قیمت کلید حرارتی GV2ME02
فیلد ساختاری و عمومی	توضیحات و استانداردهای فیزیکی
ابعاد فیزیکی دستگاه	ارتفاع: 89 میلی‌متر | عرض: 45 میلی‌متر | عمق: 78.2 میلی‌متر
وزن خالص قطعه	260 گرم
رنگ بدنه و شاسی	خاکستری تیره متمایل به مشکی استاندارد
طول عمر مکانیکی	100000 سیکل کاری قطع و وصل
طول عمر الکتریکی	100000 سیکل کاری برای مصارف متداول AC-3
نوع ترمینال‌های اتصال	ترمینال پیچی کلمپی (Screw clamp terminals)
ظرفیت کابل‌گیری ترمینال	1 تا 6 میلی‌متر مربع برای کابل صلب / 1 تا 4 میلی‌متر مربع برای کابل انعطاف‌پذیر
گشتاور سفت‌کردن پیچ‌ها	1.7 نیوتن‌متر به کمک پیچ‌گوشتی استاندارد
استانداردهای مرجع	EN/IEC 60947-2 , EN/IEC 60947-4-1 , UL 60947-4-1
گواهینامه‌های محصول	IECEE CB Scheme , UL , CSA , CCC , EAC , UKCA
درجه حفاظت محیطی (IP)	IP20 معمولی (مطابق استاندارد IEC 60529)
درجه مقاومت در برابر ضربه	IK04
دمای مجاز عملکرد دستگاه	20- تا 60+ درجه سانتی‌گراد
دمای مجاز نگهداری در انبار	40- تا 80+ درجه سانتی‌گراد
مقاومت در برابر آتش	960 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-11
وضعیت ضمانت و گارانتی	دارای تضمین اصالت کالا و گارانتی معتبر شرکتی
قیمت مصرف‌کننده	تماس بگیرید



سوالات متداول (FAQ)

۱. کارکرد پیچ تنظیم جریان در کلید GV2ME02 به چه صورت است؟

این پتانسیومتر به تکنسین اجازه می‌دهد تا جریان حرارتی بی‌متال کلید را دقیقاً متناسب با جریان نامی مندرج روی پلاک موتور، بین ۰.۱۶ تا ۰.۲۵ آمپر تنظیم کند.



۲. این کلید حرارتی در چه جریانی خطای اتصال کوتاه (مغناطیسی) را قطع می‌کند؟

تریپ مغناطیسی این مدل بر روی عدد ثابت ۲.۴ آمپر کالیبره شده است؛ یعنی در صورت بروز اتصال کوتاه ناگهانی، مدار را در کسری از ثانیه مسدود می‌سازد.



۳. تفاوت کلیدهای محافظ موتور (MPCB) با بیمتال‌های معمولی چیست؟

کلید حرارتی مستقیماً مدار قدرت را قطع می‌کند و عملکرد مغناطیسی و حرارتی را با هم دارد، در حالی که بی‌متال فقط بخش فرمان را قطع کرده و به تنهایی قادر به مهار اتصال کوتاه نیست.



۴. آیا کلید حرارتی GV2ME02 در برابر دو فاز شدن از موتور محافظت می‌کند؟

بله، این دستگاه مجهز به مکانیزم حساسیت به قطع فاز (Phase Failure) است و در صورت قطع شدن یکی از فازها، برای جلوگیری از سوختن موتور، جریان را به سرعت قطع می‌کند.



۵. قدرت قطع نامی (Icu) این کلید در ولتاژ ۴۰۰ ولت چقدر است؟

این تجهیز در ولتاژ استاندارد ۴۰۰/۴۱۵ ولت شبکه سه‌فاز، دارای قدرت قطع فوق‌العاده ۱۰۰ کیلوآمپر (100kA) است که امنیت تابلو را به طور کامل تضمین می‌کند.



۶. لوازم جانبی قابل اتصال به این کلید حرارتی کدامند؟

این کلید قابلیت مجهز شدن به انواع کنتاکت‌های کمکی رو و بغل، رله‌های شنت تریپ و رله‌های افت ولتاژ (آندر ولتاژ) را دارا است تا سناریوهای کنترلی مختلف را پوشش دهد.
