سری K محدوده جریان 12 تا 20 آمپر
ولتاژ تغذیه بوبین 220 ولت متناوب
طراحی مدار فرمان اتوماتیک
طراحی 3 پل
کلید زنی بسیار سریع و استهلاک ناچیز
کنترل چند نقطه و از راه دور مصرف کننده
پشتیبانی از تیپ هایAC1 و AC3 و AC4 کنتاکتور
حفاظت ایده آل مدار با قابلیت قطع مدار مصرف کننده در مواقع خطر برق گرفتگی
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

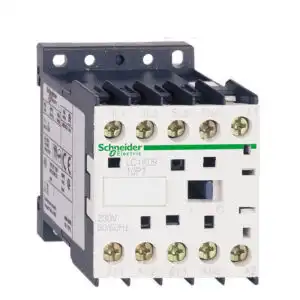

معرفی و خرید کنتاکتور تله مکانیک اشنایدر Schneider LC1K1210M7 سری K
TeSys K Contactor | محدوده جریان: 12 تا 20 آمپر | بوبین 220 ولت AC
کنتاکتور مدل Schneider LC1K1210M7 از سری TeSys K اشنایدر الکتریک، یکی از محصولات پرکاربرد و قابل اعتماد در کلیدزنی مدارات فرمان و قدرت است. این مینی کنتاکتور با طراحی ۳ پل (3P) و ولتاژ تغذیه 220 ولت متناوب (AC)، در رنج جریان ۱۲ تا ۲۰ آمپر عملکردی دقیق و ایمن را ارائه می‌دهد.
این تجهیز با توجه به ابعاد جمع‌وجور و توان کلیدزنی بالا، انتخابی ایده‌آل برای استفاده در تابلوهای فرمان صنعتی، راه‌اندازی موتورهای قفس سنجابی (آسنکرون) و همچنین کنترل بارهای اهمی و سلفی سبک است.
ویژگی‌های کلیدی کنتاکتور Schneider LC1K1210M7:
-
طراحی مینیاتوری و فشرده مناسب فضاهای محدود تابلو برق
-
ولتاژ بوبین: 220V AC
-
جریان عملیاتی AC3 (برای راه‌اندازی موتور): 12 آمپر در 440 ولت
-
جریان عملیاتی AC1 (بارهای مقاومتی): 20 آمپر در 440 ولت / 16 آمپر در 690 ولت
-
حداکثر جریان قابل تحمل:
-
مدار قدرت: 20 آمپر
-
مدار فرمان: 10 آمپر
-
-
قابلیت کلیدزنی سریع و الکترومکانیکی برای افزایش راندمان
-
مناسب برای تیپ‌های کاربردی AC1، AC3 و AC4
فواید استفاده از کنتاکتور
استفاده از کنتاکتور در مدارهای الکتریکی، به‌ویژه در مدارهای قدرت و فرمان، مزایای متعددی را به همراه دارد که نقش مهمی در افزایش ایمنی، بهره‌وری و عمر تجهیزات دارد. مهم‌ترین مزایای آن عبارت‌اند از:
-
امکان طراحی مدار فرمان اتوماتیک:
کنتاکتورها اساس طراحی سیستم‌های اتوماسیون صنعتی هستند و امکان راه‌اندازی و توقف خودکار ماشین‌آلات را فراهم می‌کنند. -
قابلیت کنترل مصرف‌کننده از چند نقطه یا از راه دور:
به کمک کنتاکتورها می‌توان تجهیزات را از چند محل یا از طریق سیستم‌های کنترلی مانند PLC یا HMI کنترل کرد. -
افزایش ایمنی و حفاظت مدار:
کنتاکتورها در ترکیب با تجهیزات حفاظتی مانند بی‌متال و فیوز، امکان قطع سریع مدار را در صورت بروز خطر (مانند اتصال کوتاه یا افزایش بیش از حد جریان) فراهم می‌کنند و در مواقع بحرانی مانع از آسیب دیدن تجهیزات یا خطر برق‌گرفتگی می‌شوند. -
کلیدزنی سریع و با استهلاک پایین:
به دلیل عملکرد الکترومکانیکی و طراحی حرفه‌ای، کنتاکتورها قادر به انجام کلیدزنی‌های مکرر و سریع هستند، بدون آنکه دچار استهلاک بالا یا کاهش طول عمر عملکرد شوند.
لیست مشخصات کنتاکتور اشنایدر Schneider LC1K1210M7
| range | TeSys |
| product or component type | Contactor |
| product name | TeSys K |
| device short name | LC1K |
| device application | Control |
| contactor application | Motor controlResistive load |
مکمل Complementary کنتاکتور اشنایدر Schneider LC1K1210M7
| utilisation category | AC-1AC-4AC-3 |
| poles description | 3P |
| power pole contact composition | 3 NO |
| [Ue] rated operational voltage | Power circuit: 690 V AC 50/60 HzSignalling circuit: <= 690 V AC 50/60 Hz |
| [Ie] rated operational current | 20 A (at <50 °C) at <= 440 V AC AC-1 for power circuit12 A at <= 440 V AC AC-3 for power circuit16 A (at <70 °C) at 690 V AC AC-1 for power circuit |
| control circuit type | AC at 50/60 Hz |
| [Uc] control circuit voltage | 220…230 V AC 50/60 Hz |
| auxiliary contact composition | 1 NO |
| [Uimp] rated impulse withstand voltage | 8 kV |
| overvoltage category | III |
| [Ith] conventional free air thermal current | 20 A (at 50 °C) for power circuit10 A (at 50 °C) for signalling circuit |
| Irms rated making capacity | 110 A AC for signalling circuit conforming to IEC 60947144 A AC for power circuit conforming to NF C 63-110144 A AC for power circuit conforming to IEC 60947 |
| rated breaking capacity | 110 A at 440 V conforming to IEC 6094780 A at 500 V conforming to IEC 6094770 A at 660…690 V conforming to IEC 60947 |
| associated fuse rating | 25 A gG at <= 440 V for power circuit25 A aM for power circuit10 A gG for signalling circuit conforming to IEC 6094710 A gG for signalling circuit conforming to VDE 0660 |
| average impedance | 3 mOhm – Ith 20 A 50 Hz for power circuit |
| [Ui] rated insulation voltage | Power circuit: 600 V conforming to UL 508 Power circuit: 690 V conforming to IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-5-1 Signalling circuit: 600 V conforming to UL 508 Power circuit: 600 V conforming to CSA C22.2 No 14 Signalling circuit: 600 V conforming to CSA C22.2 No 14 |
| insulation resistance | > 10 MOhm for signalling circuit |
| inrush power in VA | 30 VA (at 20 °C) |
| hold-in power consumption in VA | 4.5 VA (at 20 °C) |
| heat dissipation | 1.3 W |
| control circuit voltage limits | Operational: 0.8…1.15 Uc (at <50 °C)Drop-out: 0.2…0.75 Uc (at <50 °C) |
| maximum operating rate | 3600 cyc/h |
| auxiliary contacts type | type instantaneous 1 NO |
| signalling circuit frequency | <= 400 Hz |
| minimum switching current | 5 mA for signalling circuit |
| minimum switching voltage | 17 V for signalling circuit |
| mounting support | RailPlate |
| operating time | 10…20 ms coil de-energisation and NO opening10…20 ms coil energisation and NO closing |
| non overlap distance | 0.5 mm |
| mechanical durability | 10 Mcycles |
| electrical durability | 0.3 Mcycles 20 A AC-1 at Ue <= 440 V1.3 Mcycles 12 A AC-3 at Ue <= 440 V |
| height | 58 mm |
| width | 45 mm |
| depth | 57 mm |
| net weight | 0.18 kg |
شرایط محیطی کنتاکتور اشنایدر Schneider LC1K1210M7
| standards | BS 5424IEC 60947NF C 63-110VDE 0660 |
| product certifications | CSAUL |
| IP degree of protection | IP2x conforming to VDE 0106 |
| protective treatment | TC conforming to IEC 60068TC conforming to DIN 50016 |
| ambient air temperature for storage | -50…80 °C |
| operating altitude | 2000 m without derating |
| flame retardance | V1 conforming to UL 94Requirement 2 conforming to NF F 16-101Requirement 2 conforming to NF F 16-102 |
ضمانت های پایداری محصول Offer Sustainability کنتاکتور اشنایدر Schneider LC1K1210M7
| Sustainable offer status | Green Premium product |
| REACh Regulation | REACh Declaration |
| REACh free of SVHC | Yes |
| EU RoHS Directive | Compliant EU RoHS Declaration |
| Toxic heavy metal free | Yes |
| Mercury free | Yes |
| RoHS exemption information | Yes |
| China RoHS Regulation | China RoHS declaration Pro-active China RoHS declaration (out of China RoHS legal scope) |
| Environmental Disclosure | Product Environmental Profile |
| Circularity Profile | End of Life Information |
| WEEE | The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins |
| California proposition 65 | WARNING: This product can expose you to chemicals including: Antimony oxide & Antimony trioxide, which is known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov |
ضمانت نامه
| Warranty | 18 months |
جهت مشاوره و انتخاب کنتاکتور مناسب و سایر لوازم صنعتی تابلوهای برق و اتوماسیون با فروشگاه تجهیزات صنعتی ات کنترل بعنوان نماینده رسمی اشنایدر الکترونیک در ایران تماس بگیرید.
