- طول عمر مکانیکی بسیار بالا
- پلاتینهای تقویتشده با پوشش نقره
- قابلیت نصب بر روی ریل ۳۵ میلیمتری
- مقاومت بالا در برابر شوک و لرزشها
- راهاندازی و کنترل موتورهای سهفاز
- مدیریت کمپرسورهای صنعتی بزرگ و چیلرهای برودتی
- کنترل پمپهای فشار قوی
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

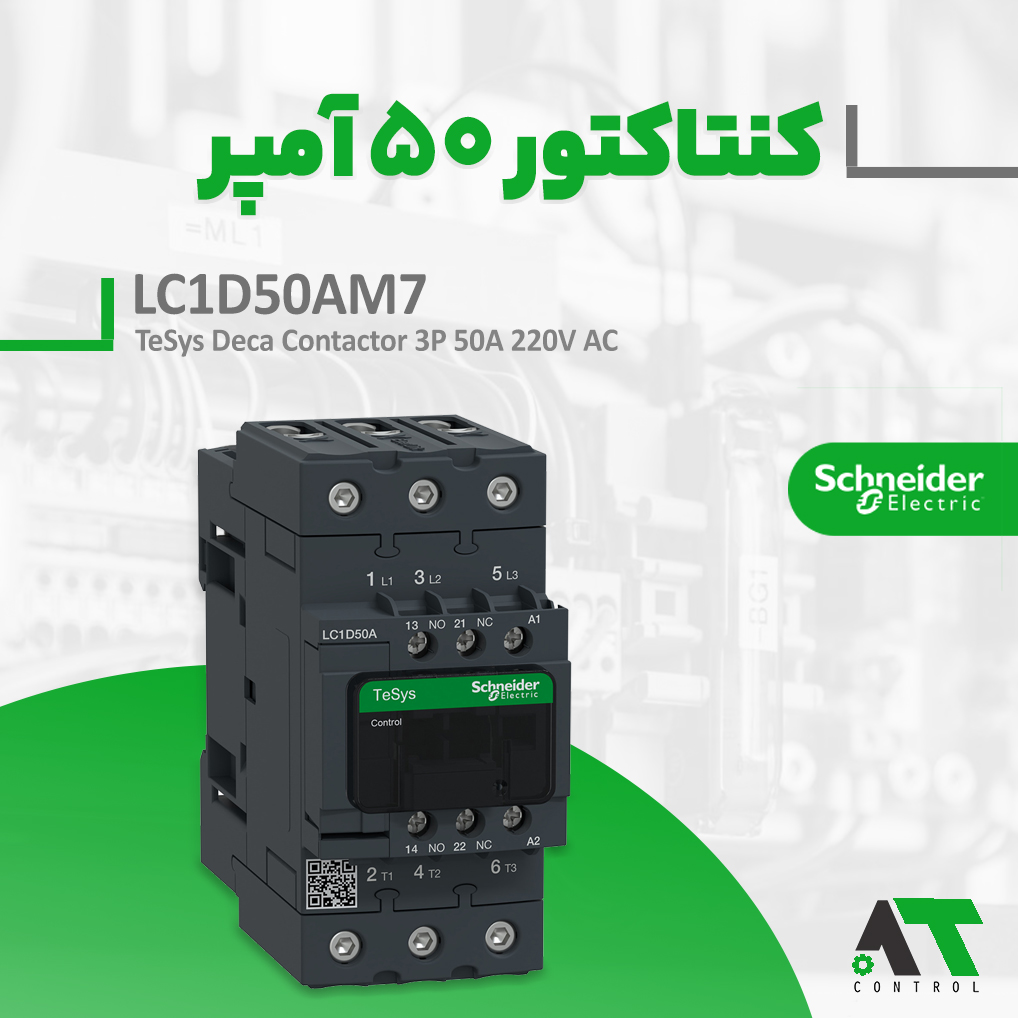

تحلیل تخصصی و قیمت کنتاکتور ۵۰ آمپر LC1D50AM7 اشنایدر
کنتاکتور ۵۰ آمپر LC1D50AM7 اشنایدر در رده تجهیزات فشار ضعیف با توان متوسط به بالا، ذر جایگاهی استراتژیک دارد. این قطعه که از نسل جدید خانواده TeSys Deca به شمار میرود، برای پاسخگویی به نیازهای جریانکشی بالا در موتورهای سهفاز طراحی شده است. یکی از چالشهای اصلی در جریانهای بالای ۵۰ آمپر، گرم شدن محل اتصال کابلها و احتمال شل شدن آنها در اثر لرزش است؛ اشنایدر با ابداع ترمینالهای EverLink در این مدل، فشار ثابت بر روی کابل را تضمین کرده و از افت ولتاژ و آتشسوزیهای احتمالی جلوگیری میکند. بدنه این دستگاه از مواد کامپوزیت بسیار سخت ساخته شده که در برابر قوسهای الکتریکی شدید و حرارت ناشی از سوئیچینگ مداوم، مقاومت فوقالعادهای از خود نشان میدهد.
موارد استفاده و کاربرد کنتاکتور اشنایدر سه فاز ۲۲کیلووات
به دلیل ظرفیت بالای تحمل بار، این کنتاکتور در طیف وسیعی از صنایع سنگین به عنوان کلید اصلی یا راهانداز موتور استفاده میشود. کاربردهای شاخص آن عبارتند از:
- راهاندازی و کنترل موتورهای سهفاز آسنکرون با توان ۲۲ کیلووات (۳۰ اسب بخار).
- مدیریت کمپرسورهای صنعتی بزرگ و چیلرهای برودتی با بارهای سلفی سنگین.
- نصب در تابلوهای توزیع اصلی کارخانهها برای سوئیچینگ خطوط قدرت.
- کنترل پمپهای فشار قوی ایستگاههای پمپاژ آب و فاضلاب شهری.
- استفاده در مدارهای ستاره-مثلث برای موتورهای با توان بالاتر از ۴۰ اسب بخار.
- سوئیچینگ بارهای مقاومتی سنگین مانند کورههای القایی و سیستمهای گرمایش صنعتی.
بررسی مزایای فنی و استانداردهای کنتاکتور LC1D50AM7
بخش فرمان این دستگاه با بوبین ۲۲۰ ولت متناوب (کد M7) کار میکند که محبوبترین ولتاژ کاری در تابلوهای برق ایران است. کنتاکتور ۵۰ آمپر LC1D50AM7 علاوه بر سه کنتاکت اصلی، دارای دو کنتاکت کمکی داخلی (1NO+1NC) است که به طراحان اجازه میدهد بدون نیاز به ماژولهای اضافه، مدارات فرمان و سیستمهای مانیتورینگ را پیادهسازی کنند. از منظر ایمنی، این دستگاه دارای تاییدیه Green Premium است که نشاندهنده کمترین میزان تولید کربن و مصرف بهینه انرژی در هنگام چسبیدن کنتاکتهاست. همچنین، طراحی این مدل به گونهای است که تعویض بوبین یا اضافه کردن تجهیزات جانبی مانند کنتاکتورهای کمکی تاخیری، در کمترین زمان ممکن و بدون نیاز به باز کردن کل سیمکشی انجام میشود.
لیست ویژگیهای برجسته کلید ۵۰ آمپر سری Deca
- مجهز به ترمینالهای تکنولوژی EverLink جهت حفظ گشتاور اتصال سیم در طول زمان.
- طول عمر مکانیکی بسیار بالا (تا ۶ میلیون سیکل قطع و وصل در شرایط نامی).
- پلاتینهای تقویتشده با پوشش نقره جهت افزایش هدایت الکتریکی.
- قابلیت نصب بر روی ریل ۳۵ میلیمتری DIN و یا صفحات فلزی تابلو برق.
- مقاومت بالا در برابر شوک و لرزشهای ناشی از کارکرد ماشینآلات مجاور.
خرید آنلاین و مشاوره از متخصصین ابزاردقیق سیان شاپ
برای دریافت مشخصات فنی دقیقتر و خرید مطمئن کالای اورجینال، میتوانید با کارشناسان فنی ما در فروشگاه تخصصی تجهیزات صنعتی سیان شاپ تماس بگیرید. ما با ارائه گارانتی اصالت و سلامت، شما را در انتخاب دقیق تجهیزات متناسب با توان موتور یاری میکنیم.
| جدول مشخصات فنی کنتاکتور ۵۰ آمپر LC1D50AM7 | |
|---|---|
| عنوان مشخصه | مقدار کامل |
| رنج | TeSys / TeSys Deca |
| رنج محصول | TeSys Deca |
| نوع محصول یا قطعه | کنتاکتور |
| نام کوتاه دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی / کنترل موتور |
| دستهبندی بهرهبرداری | AC-4 / AC-1 / AC-3 / AC-3e |
| تعداد پل | 3P |
| ترکیب کنتاکت قدرت | 3 NO |
| ولتاژ عملیاتی نامی (Ue) | مدار قدرت ≤ 690V AC با فرکانس 25…400Hz / مدار قدرت ≤ 300V DC |
| جریان عملیاتی نامی (Ie) | 50A در ≤440V AC AC-3 (در دمای <60°C) مدار قدرت80A در ≤440V AC AC-1 (در دمای <60°C) مدار قدرت50A در ≤440V AC AC-3e (در دمای <60°C) مدار قدرت |
| ولتاژ مدار کنترل (Uc) | 220V AC 50/60Hz |
| توان موتور AC-3 | 15kW در 220…230V AC22kW در 380…400V AC25kW در 415V AC30kW در 440V AC30kW در 500V AC33kW در 660…690V AC |
| توان موتور AC-4 | 11kW در 400V AC |
| توان موتور AC-3e | 15kW در 220…230V AC22kW در 380…400V AC25kW در 415V AC30kW در 440V AC30kW در 500V AC33kW در 660…690V AC |
| حداکثر توان اسب بخار تکفاز | 3hp در 115V AC7.5hp در 230/240V AC |
| حداکثر توان اسب بخار سهفاز | 15hp در 200/208V AC15hp در 230/240V AC40hp در 460/480V AC40hp در 575/600V AC |
| کد سازگاری | LC1D |
| کاور محافظ | دارد |
| جریان حرارتی آزاد (Ith) | 10A در 60°C مدار سیگنالینگ80A در 60°C مدار قدرت |
| ظرفیت وصل لحظهای (Irms) | 140A AC مدار سیگنالینگ مطابق IEC 60947-5-1250A DC مدار سیگنالینگ مطابق IEC 60947-5-1900A در 440V مدار قدرت مطابق IEC 60947 |
| قدرت قطع نامی | 900A در 440V مدار قدرت مطابق IEC 60947 |
| جریان تحمل کوتاه مدت (Icw) | 400A در 40°C به مدت 10s مدار قدرت810A در 40°C به مدت 1s مدار قدرت84A در 40°C به مدت 10min مدار قدرت208A در 40°C به مدت 1min مدار قدرت100A به مدت 1s مدار سیگنالینگ120A به مدت 500ms مدار سیگنالینگ140A به مدت 100ms مدار سیگنالینگ |
| فیوز پیشنهادی | 10A gG مدار سیگنالینگ مطابق IEC 60947-5-1100A gG ≤690V هماهنگی نوع 1 مدار قدرت100A gG ≤690V هماهنگی نوع 2 مدار قدرت |
| امپدانس متوسط | 1.5 میلیاهم در Ith 80A 50Hz مدار قدرت |
| توان تلفاتی هر پل | 9.6W در AC-13.7W در AC-33.7W در AC-3e |
| ولتاژ عایقی نامی (Ui) | مدار قدرت 600V CSAمدار قدرت 600V ULمدار قدرت 690V IEC 60947-4-1مدار سیگنالینگ 690V IEC 60947-1مدار سیگنالینگ 600V CSAمدار سیگنالینگ 600V UL |
| دسته اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ ضربه قابل تحمل (Uimp) | 6kV IEC 60947 |
| سطح اطمینان ایمنی B10d | 1,369,863 سیکل در بار نامی طبق EN/ISO 13849-120,000,000 سیکل در بار مکانیکی طبق EN/ISO 13849-1 |
| دوام مکانیکی | 6 میلیون سیکل |
| دوام الکتریکی | 1.45M سیکل 50A AC-3 ≤440V1.1M سیکل 80A AC-1 ≤440V1.45M سیکل 50A AC-3e ≤440V |
| نوع مدار کنترل | AC 50/60Hz استاندارد |
| تکنولوژی بوبین | بدون ماژول سرکوبگر داخلی |
| محدوده قطع بوبین | 0.3…0.6Uc در -40…70°C |
| محدوده عملکرد بوبین | 0.8…1.1Uc در 50Hz0.85…1.1Uc در 60Hz1…1.1Uc در 60…70°C |
| توان راهاندازی | 160VA در 50Hz cosφ=0.75140VA در 60Hz cosφ=0.75 |
| توان نگهداری | 15VA در 50Hz cosφ=0.313VA در 60Hz cosφ=0.3 |
| اتلاف حرارتی | 4…5W در 50/60Hz |
| زمان قطع | 4…19ms |
| زمان وصل | 12…26ms |
| حداکثر تعداد عملکرد | 3600 سیکل در ساعت در 60°C |
| ترمینال مدار کنترل | پیچ گیرهای 1…4mm² افشان بدون سرسیم1…4mm² افشان با سرسیم1…4mm² مفتولی1…2.5mm² افشان با سرسیم |
| ترمینال مدار قدرت | EverLink BTR 1…35mm² افشان بدون سرسیمEverLink BTR 1…25mm² افشان بدون سرسیمEverLink BTR 1…35mm² افشان با سرسیمEverLink BTR 1…25mm² افشان با سرسیمEverLink BTR 1…35mm² مفتولیEverLink BTR 1…25mm² مفتولی |
| گشتاور سفت کردن | مدار کنترل 1.7Nm (flat / Philips / pozidriv)مدار قدرت 8Nm برای 25…35mm² (hex 4mm)مدار قدرت 5Nm برای 1…25mm² (hex 4mm)مدار قدرت 2.5Nm pozidriv |
| ترکیب کنتاکت کمکی | 1 NO + 1 NC |
| نوع کنتاکت کمکی | Mechanically linked 1NO+1NC IEC 60947-5-1Mirror contact 1NC IEC 60947-4-1 |
| فرکانس مدار سیگنالینگ | 25…400Hz |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| مقاومت عایقی | >10MΩ |
| زمان عدم همپوشانی | 1.5ms هنگام قطع بین NC و NO1.5ms هنگام وصل بین NC و NO |
| نوع نصب | نصب روی صفحه (Plate) / نصب روی ریل (Rail) |
| استانداردها | EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / CSA C22.2 No14 / UL 60947-4-1 / IEC 60335-1 Clause 30.2 / IEC 60335-2-40 Annex JJ / UL 60335-2-40 Annex JJ |
| گواهینامهها | CCC / UL / CB Scheme / CSA / CE / UKCA / Marine / EAC |
| درجه حفاظت | IP20 (قسمت جلو) طبق IEC 60529 |
| تیمار حفاظتی | TH طبق IEC 60068-2-30 |
| مقاومت رطوبتی | IACS E10 / IEC 60947-1 Annex Q Category D |
| دمای کاری | -40…60°C / تا 70°C با کاهش ظرفیت |
| ارتفاع کاری | 0…3000 متر |
| مقاومت در برابر آتش | 850°C طبق IEC 60695-2-1 |
| کلاس اشتعال | V1 طبق UL94 |
| مقاومت لرزش | 2Gn باز / 4Gn بسته (5…300Hz) |
| مقاومت شوک | 15Gn بسته / 10Gn باز (11ms) |
| ارتفاع دستگاه | 122mm |
| عرض دستگاه | 55mm |
| عمق دستگاه | 120mm |
| وزن خالص | 0.855kg |
| دستهبندی سفارش | US10I1222357 |
| برنامه تخفیف | 0I12 |
| GTIN | 3389119408691 |
| قابلیت مرجوعی | دارد |
| کشور سازنده | اندونزی |
| بستهبندی سطح 1 | 1 عدد – 6.2×13.5×15.2cm – وزن 923g |
| بستهبندی سطح 2 | 10 عدد – 15×30×40cm – وزن 9.757kg |
| بستهبندی سطح 3 | 160 عدد – 75×60×80cm – وزن 165.500kg |
| گارانتی قراردادی | 18 ماه |
