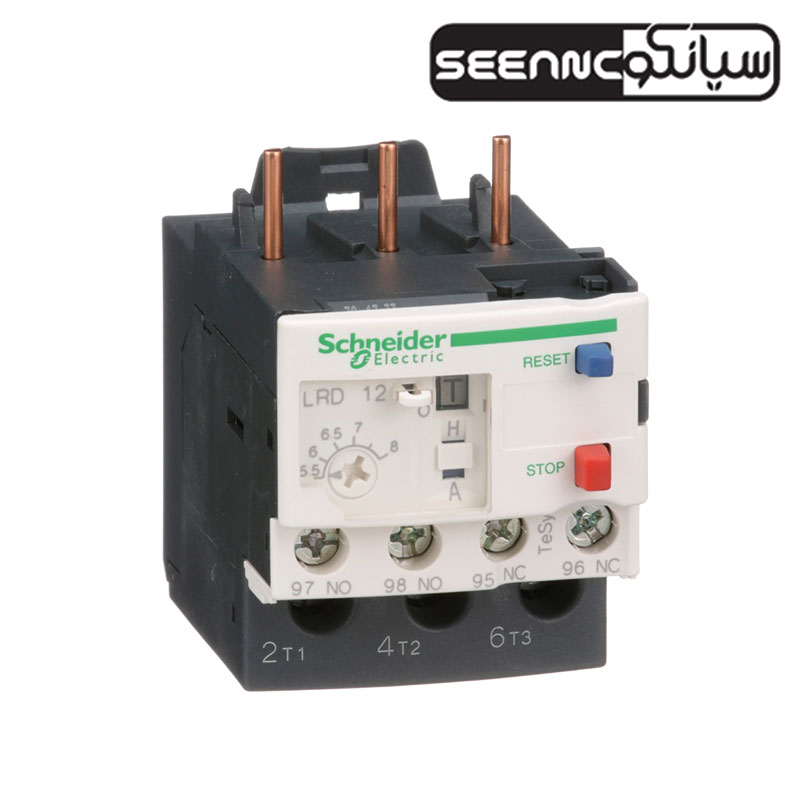

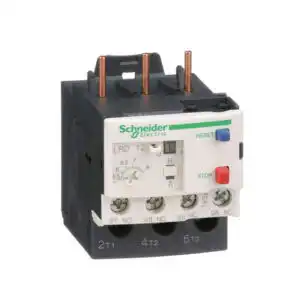

بی متال اضافه بار حرارتی اشنایدر الکتریک مدل LRD12

معرفی و خرید بی‌متال اشنایدر الکتریک مدل LRD12

رله حرارتی یا بی‌متال اشنایدر مدل LRD12 یکی از محصولات قابل اعتماد از سری TeSys LRD شرکت Schneider Electric است. این رله برای محافظت از الکتروموتورها در برابر اضافه‌بار حرارتی طراحی شده و دارای رنج تنظیم جریان از 5.5 تا 8 آمپر می‌باشد. ساختار سه‌پل قدرتی به همراه دو کنتاکت فرمان (1 باز + 1 بسته) امکان استفاده از آن در سیستم‌های هشدار و فرمان قطع خودکار کنتاکتور را فراهم می‌کند.

بی‌متال LRD12 با کنتاکتورهای سری LC1D09 تا LC1D38 کاملاً سازگار است و به‌صورت مستقیم بر روی آن‌ها نصب می‌شود. عملکرد این رله بر اساس افزایش دما ناشی از عبور جریان اضافی است؛ به‌گونه‌ای که در صورت افزایش بیش از حد جریان، مدار به‌طور خودکار قطع شده و از آسیب رسیدن به موتور جلوگیری می‌شود.

مزایای کلیدی رله بی‌متال اشنایدر LRD12

• نصب آسان و مستقیم در زیر کنتاکتور

• دارای نشانگر وضعیت هشدار برای نمایش خطا یا قطع مدار

• ترمینال‌های پیچی با ایمنی بالا برای اتصال مطمئن

• قابلیت تنظیم مجدد دستی یا خودکار (Manual/Auto Reset)

• ولتاژ عایق بالا (600V) و تحمل ولتاژ تا 6 کیلوولت

• مقاومت در برابر آتش‌سوزی تا دمای 850 درجه سانتی‌گراد طبق استاندارد IEC 60695-2-1

• مقاومت در برابر شوک و ضربه مکانیکی بالا (تا 10 Gn در 11 میلی‌ثانیه)

• مناسب برای کاربردهای صنعتی و نیمه‌صنعتی در انواع تابلوهای برق

کلاس حفاظتی استاندارد رله‌های حرارتی

رله بی‌متال LRD12 مطابق با استاندارد IEC 60947-4-1 در کلاس 10A طراحی شده است. کلاس‌های حفاظتی برای قطع مدار در صورت قفل شدن روتور موتور عبارت‌اند از:

• کلاس 10: قطع در 10 ثانیه در صورت عبور جریان 600٪ جریان نامی

• کلاس 20: قطع در 20 ثانیه

• کلاس 30: قطع در 30 ثانیه

مشخصات بی متال اشنایدر مدل LRD12
