معرفی و خرید بی متال حرارتی اشنایدر الکتریک مدل LRD07

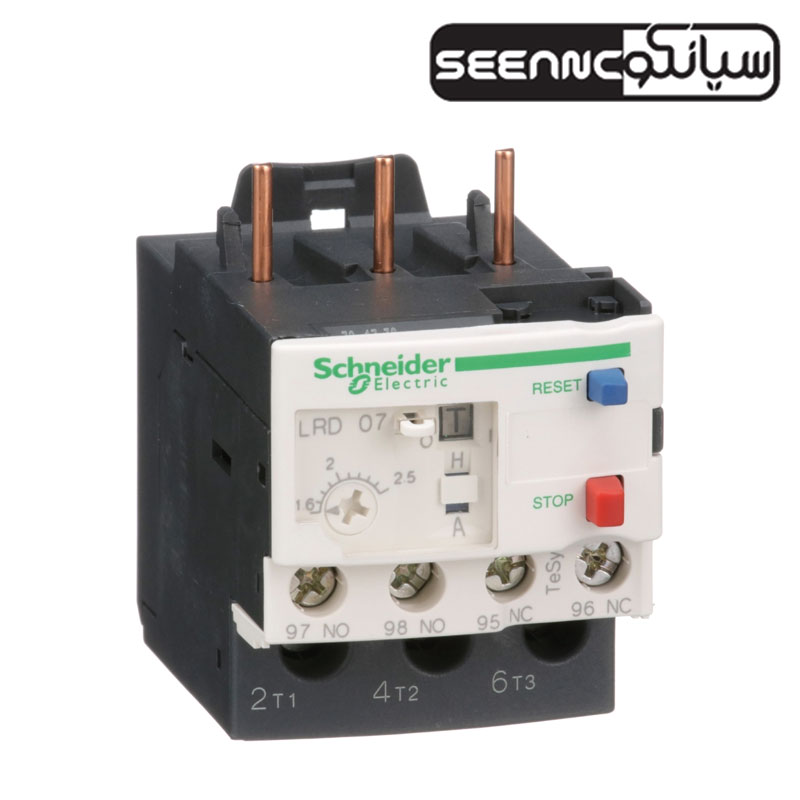

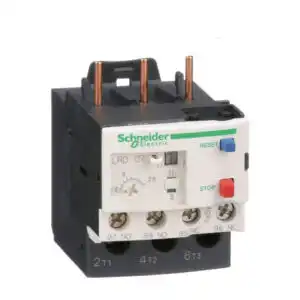

بی متال اشنایدر الکتریک مدل LRD07 یک رله حرارتی دقیق و قابل‌اعتماد برای حفاظت از الکتروموتورهای صنعتی در برابر اضافه‌بار حرارتی است. این مدل با بازه تنظیم جریان از 1.6 تا 2.5 آمپر و عملکرد در فرکانس 0 تا 400 هرتز طراحی شده و از سری محصولات TeSys D کمپانی اشنایدر فرانسه به شمار می‌رود.

عملکرد این بی‌متال بر اساس خاصیت انبساط حرارتی دو فلز متفاوت در ساختار داخلی آن است؛ به‌طوری‌که در اثر عبور جریان بیش از حد، خم‌شدگی ایجاد شده در فلزات باعث قطع مدار و جلوگیری از آسیب به موتور می‌شود.

بی متال LRD07 قابلیت نصب مستقیم در زیر کنتاکتور را داشته و با کنتاکتورهای مدل‌های LC1D09، LC1D12، LC1D18، LC1D25، LC1D32 و LC1D38 سازگاری کامل دارد. همچنین این مدل دارای کنتاکت NO و NC برای استفاده در مدارات کنترل هشدار و فرمان است.

مشخصات فنی بی متال Schneider LRD07

ویژگی‌ها	مشخصات
مدل	LRD07
محدوده جریان قابل تنظیم	1.6 تا 2.5 آمپر
نوع حفاظت	اضافه‌بار حرارتی (Thermal Overload)
تعداد پل (قطب)	3 پل
ولتاژ عایق	600 ولت
مقاومت در برابر ولتاژ	تا 6 کیلوولت
کنتاکت‌ها	1 عدد NO و 1 عدد NC
نوع ریست	دستی / خودکار
امکان نصب	ریلی، صفحه‌ای و زیر کنتاکتور
مقاومت در برابر آتش	850 درجه سانتی‌گراد (طبق IEC 60695-2-1)
مقاومت در برابر ضربه	10 Gn برای 11 میلی‌ثانیه
استانداردهای حفاظتی	مطابق با استانداردهای بین‌المللی IEC و VDE

مشخصات بی متال اشنایدر الکتریک فرانسه مدل LRD07

Value	Attribute
Current: 1.6 → 2.5A	FLC Motor Rating
2.5A	Contact Current Rating
TeSys	Range
3P	Pole Configuration
Direct Contactor	Mounting Style
LRD	Series
1NO+1NC	Normal State Configuration
Automatic,Manual	Reset Method
Screw	Terminal Type
45mm	Width
70mm	Depth
66mm	Length
2	Number Of Auxiliary Contacts
Temp.: +60°C	Maximum Operating Temperature
Temp.: -20°C	Minimum Operating Temperature
Temp.: -20 → +60°C	Operating Temperature Range
