خرید درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU55N4E - فروشگاه تجهیزات صنعتی ات کنترل

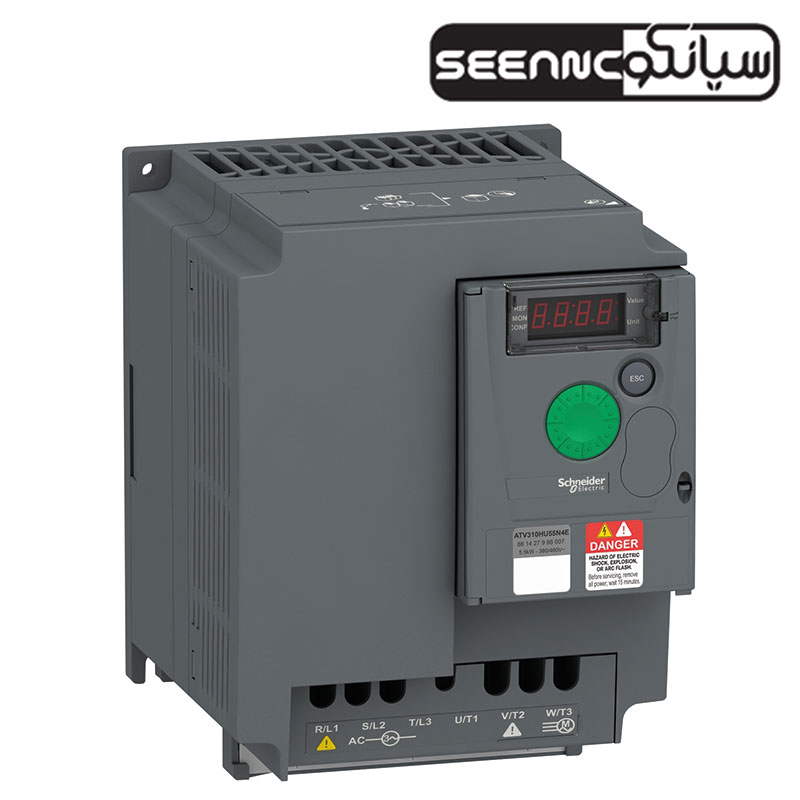

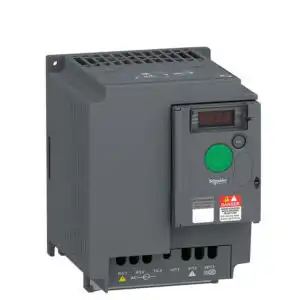

معرفی و خرید درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU55N4E

درایو صنعتی سری Easy Altivar 310 – توان 5.5 کیلووات – نمایندگی رسمی Schneider Electric

درایو سه فاز اشنایدر مدل ATV310HU55N4E از سری اقتصادی و پرفروش Altivar Easy 310، محصولی از برند معتبر Schneider Electric فرانسه است که برای راه‌اندازی الکتروموتورهای آسنکرون سه‌فاز طراحی شده است. این درایو با توان خروجی 5.5 کیلووات (معادل 7.5 اسب بخار) و ولتاژ ورودی ۳۸۰ تا ۴۶۰ ولت AC، انتخابی مناسب برای کاربردهای عمومی صنعتی به شمار می‌رود.

یکی از مزایای مهم این مدل، ابعاد کوچک و نصب آسان در تابلوهای برق، رک‌ها و کابینت‌های صنعتی است. همچنین امکان عیب‌یابی سریع، هزینه راه‌اندازی پایین و رابط کاربری ساده از جمله ویژگی‌هایی است که آن را به گزینه‌ای پرکاربرد در صنایع مختلف تبدیل کرده است.

ویژگی‌ها و مشخصات فنی درایو ATV310HU55N4E

توان خروجی: 5.5 کیلووات (7.5HP)
ولتاژ ورودی نامی: سه فاز 380~460V AC
جریان ورودی نامی: 12.6 آمپر
نوع موتور پشتیبانی‌شده: موتورهای آسنکرون قفسه سنجابی
رابط ارتباطی: Modbus RTU از طریق پورت RS485
فرکانس سوئیچینگ قابل تنظیم: 2 تا 12 کیلوهرتز
درجه حفاظت محیطی: IP20
**مجهز به فن داخلی برای خنک‌سازی مدار

جدول مشخصات درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU55N4E

سری دستگاه	Easy Altivar 310
نوع دستگاه	درایو سرعت متغیر
کاربرد خاص محصول	ماشین های مشابه
نحوه اسمبل شدن دستگاه	به همراه هیت سینک
نام اختصاری و پارت نامبر	ATV310-ATV310HU55N4E
تعداد فاز های شبکه	سه فاز
[Us] نرخ ولتاژ تغذیه	380…460 V – 15…10 %
توان موتور بر حسب kW	5.5 kW
توان موتور بر حسب hp	7.5 hp
سطح نویز	50 dB

استفاده برای موتور ها	موتور های آسنکرون
تعداد بر ست	Set of 1
EMC فیلتر	بدون فیلتر
نوع خنک سازی	فن داخلی
فرکانس تغذیه	50/60 Hz +/- 5 %
پروتکل پورت ارتباطی	Modbus
نوع کانکتور	RJ45 (در زیر دستگاه) برای Modbus
اینترفیس فیزیکی	Modbus دوسیم برای RS 485
فریم ارسال داده	RTU برای Modbus
نرخ تبادل داده	4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s
تعداد آدرس ها	1…247 برای Modbus
سرویس ارتباطی	Read holding registers (03) 29 words Write single register (06) 29 words Write multiple registers (16) 27 words Read/write multiple registers (23) 4/4 words Read device identification (43)
جریان خط	14.3 A
توان ظاهری	11.4 kVA
Isc خط	5 kA
جریان خروجی پایدار	12.6 A at 4 kHz
ماکزیمم جریان گذرا	18.9 A for 60 s
توان مصرفی بر حسب W	141.54 W at In
فرکانس خروجی سرعت درایو	0.5…400 Hz
فرکانس سوییچینگ اسمی	4 kHz
فرکانس سوییچینگ	2…12 kHz قابل انتخاب
رنج سرعت	1…20
اضافه گشتاور در حالت گذرا	170…200 % of nominal motor torque depending on drive rating and type of motor
ترمز گشتاور	Up to 150 % of nominal motor torque with braking resistor at high inertia Up to 70 % of nominal motor torque without braking resistor
مشخصات کنترل موتور آسنکرون	Energy saving ratio Energy saving ratio Quadratic voltage/frequency ratio
لغزش متعادل موتور	Adjustable Preset in factory
ولتاژ خروجی	380…460 V سه فاز
ارتباط الکتریکال	Terminal, clamping capacity: 4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
میزان نیروی گشتاور	1.2…1.4 N.m
عایق بندی	دارای عایق بندی الکتریکی بین تغذیه و بخش کنترل
تغذیه	Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
تعداد ورودی آنالوگ	1
نوع ورودی آنالوگ	Configurable current AI1 0…20 mA 250 Ohm Configurable voltage AI1 0…10 V 30 kOhm Configurable voltage AI1 0…5 V 30 kOhm
تعداد ورودی های مجزا	4
نوع ورودی ها	Programmable LI1…LI4 24 V 18…30 V
ورودی منطقی	Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm Positive logic (source), 0…< 5 V (state 0), > 11 V (state 1)
مدت نمونه بردای	10 ms for analogue input 20 ms, tolerance +/- 1 ms for logic input
خطای خطی	+/- 0.3 % of maximum value for analogue input
تعداد خروجی های آنالوگ	1
نوع خروجی آنالوگ	AO1 software-configurable voltage: 0…10 V, impedance: 470 Ohm, resolution 8 bits AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits
تعداد خروجی ها	2
نوع خروجی	Logic output LO+, LO- Protected relay output R1A, R1B, R1C 1 C/O
حداقل جریان سوییچینگ	5 mA at 24 V DC for logic relay
ماکزیمم جریان سوییچینگ	2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay 4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
شتاب و کاهش شتاب رمپ ها	Linear from 0…999.9 s S Linear from 0…999.9 s
جریان راکد در ترمز	By DC injection, <30 s
نوع حفاظت	Line supply overvoltage Line supply undervoltage Overcurrent between output phases and earth Overheating protection Short-circuit between motor phases Against input phase loss in three-phase Thermal motor protection via the drive by continuous calculation of I²t
رزولوشن فرکانس	Analog input: converter A/D, 10 bits Display unit: 0.1 Hz
ثابت زمانی	20 ms +/- 1 ms for reference change
پوزیشن کاری دستگاه	Vertical +/- 10 degree
ارتفاع	151 mm
عرض	140 mm
عمق	184 mm
وزن	1.8 kg

استاندارد الکترومغناطیسی	Electrical fast transient/burst immunity test – test level: level 4 conforming to EN/IEC 61000-4-4 Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2 Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6 Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3 Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11 Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5
استاندارد ها	EN/IEC 61800-3 EN/IEC 61800-3
IP میزان حفاظت	IP20 without blanking plate on upper part IP41 top
میزان آلودگی	2 conforming to EN/IEC 61800-5-1
کاراکتر های محیطی	Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3 Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
مقاومت در برابر ضربه	15 gn conforming to EN/IEC 60068-2-27 for 11 ms
رطوبت نسبی	5…95 % without condensation conforming to IEC 60068-2-3 5…95 % without dripping water conforming to IEC 60068-2-3
مقاومت دستگاه در برابر دما	-25…70 °C
دمای کاری	-10…55 °C without derating 55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
ارتفاع کاری	کمتر و مساوی با 1000 متر، بدون کاهش حد مجاز
