معرفی و خرید درایو سه فاز اشنایدر فرانسه مدل Altivar ATV310HU40N4E

اینورتر صنعتی سری Altivar Easy 310 – توان 10 کیلووات – نمایندگی Schneider Electric

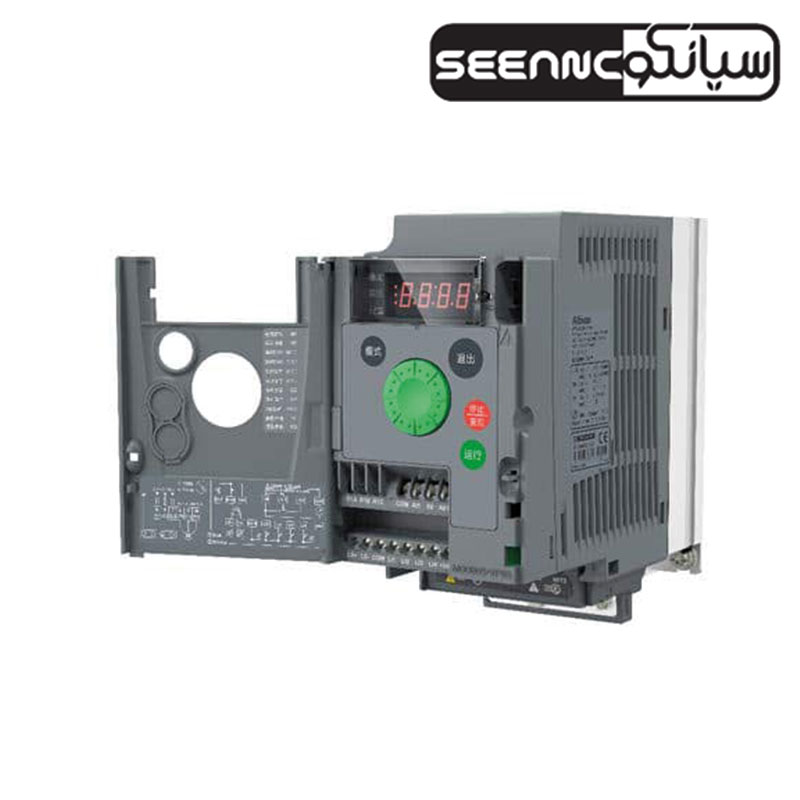

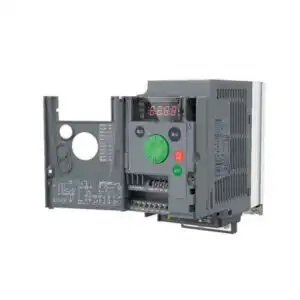

درایو سه فاز اشنایدر مدل ATV310HU40N4E از سری اقتصادی و پرکاربرد Altivar Easy 310 یکی از محصولات باکیفیت برند معتبر Schneider Electric فرانسه است. این درایو برای کنترل و راه‌اندازی موتورهای آسنکرون سه‌فاز با توان خروجی 10 کیلووات (15 اسب بخار) طراحی شده و با ولتاژ ورودی 380 تا 460 ولت AC کار می‌کند.

طراحی فشرده، نصب آسان در راک‌ها، کابینت‌ها و تابلوهای برق صنعتی و قابلیت راه‌اندازی سریع همراه با خطایابی ساده از جمله ویژگی‌های کاربردی این مدل هستند. درایو ATV310HU40N4E به لطف رابط کاربری ساده و پروتکل ارتباطی Modbus، یک انتخاب قابل اتکا برای طیف وسیعی از کاربری‌های صنعتی محسوب می‌شود.

ویژگی‌ها و مشخصات فنی درایو Altivar ATV310HU40N4E

توان خروجی: 10 کیلووات / 15 اسب بخار
ولتاژ ورودی نامی: سه فاز 380~460V AC
نوع موتور پشتیبانی‌شده: موتورهای آسنکرون سه فاز
پروتکل ارتباطی: Modbus RTU از طریق پورت RS485
**دارای فن داخلی برای خنک‌سازی مدار
فاقد فیلتر EMC (امکان افزودن در صورت نیاز)**
درجه حفاظت محیطی: IP20
مناسب برای گشتاور ثابت و کاربردهای عمومی صنعتی

جدول مشخصات فنی درایو سه فاز Altivar ATV310HU40N4E – نمایندگی اشنایدر مشهد

سری محصولات	Easy Altivar 310
نوع محصول و کاربرد	درایو سرعت متغیر
موارد استفاده	ماشین های ساده
نحوه مونتاژ	مونتاژ به همراه هیت سینک
نام کوتاه و پارت نامبر دستگاه	ATV310-ATV310HU40N4E
تعداد فاز های شبکه	سه فاز
نرخ ولتاژ تغذیه [Us]	380…460 V 15…10 %
توان موتور بر حسب کیلووات	4 کیلو وات
توان موتور بر حسب اسب بخار	5.5 اسب بخار
میزان نویز محیطی	50 دسی بل

کاربرد نهایی محصول	موتورهای آسنکرون
فیلتر EMC	EMC بدون فیلتر
نوع خنک کننده درایو سه فاز ATV310HU40N4E	فن یکپارچه
فرکانس منبع تغذیه	50/60 Hz +/- 5 %
پروتکل پورت ارتباطی	Modbus
نوع کانکتور	RJ45نصب شده در جلوی دستگاه مطابق با پروتکل مدباس
رابط فیزیکی	دو سیم RS 485
فریم انتقال داده	RTU
نرخ انتقال داده	بیت در ثانیه4800 بیت در ثانیه9600 بیت در ثانیه 19200 بیت در ثانیه38400
آدرسها	1… 247
سرویس ارتباطی	خواندن رجیسترهای نگهدارنده (03) نوشتن رجیستر منفرد (06) نوشتن رجیسترهای متعدد (16) خواندن / نوشتن چندین ثبات (23) خواندن شناسه دستگاه (43)
جریان خط	11.4 آمپر
توان ظاهری	9.1 کیلوولت آمپر
Isc	5 kA
جریان خروجی	9.5 آمپر چهار کیلو هرتز
حداکثر جریان گذرا	14.3 A به مدت 60 ثانیه
توان اتلافی بر حسب W	102.72 W
فرکانس خروجی درایو	0.5… 400 هرتز
فرکانس نامی سوئیچینگ	4 کیلوهرتز
فرکانس سوئیچینگ	2 تا 12 کیلوهرتز قابل تنظیم است
دامنه سرعت	1تا 20
گشتاور گذرا	170تا 200٪ وابسته به گشتاور موتور و نوع موتور
گشتاور ترمز	حداکثر 150٪ گشتاور اسمی موتور با مقاومت ترمز در اینرسی تا 70٪ گشتاور موتور اسمی بدون مقاومت ترمز
مشخصات کنترلی موتور آسنکرون	Quadratic voltage/frequency ratio Energy saving ratio Sensorless flux vector control
جبران لغزش موتور	قابل تنظیم
ولتاژ خروجی	380 … 460 V سه فاز
اتصال برق	Terminal, clamping capacity: 2.5…4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
نیروی گشتاور	1.2… 1.4 نیوتن متر
عایق بندی	بین منبع تغذیه و مدار کنترلی
منبع تغذیه	Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
تعداد ورودی آنالوگ	1
نوع ورودی آنالوگ	جریان قابل تنظیم AI1 0 … 20 mA 250 Ohm ولتاژ قابل تنظیم AI1 0 … 10 V 30 kOhm ولتاژ قابل تنظیم AI1 0 … 5 V 30 kOhm
تعداد ورودی منطقی	4
نوع ورودی منطقی	LI1 تا LI4 قابل برنامه ریزی 18 تا30 ولت
حالت ورودی منطقی	Negative logic (sink): > 16 V (state 0) < 10 V (state 1) input impedance 3.5 kOhm Positive logic (source): 0…< 5 V (state 0) > 11 V (state 1)
زمان نمونه برداری	10 میلی ثانیه برای ورودی آنالوگ 20 میلی ثانیه با تلورانس 1+/- میلی ثانیه برای ورودی منطقی
تعداد خروجی آنالوگ	1
نوع خروجی آنالوگ	AO1 software-configurable voltage: 0…10 V, impedance: 470 Ohm, resolution 8 bits AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits
تعداد خروجی گسسته	2
نوع خروجی گسسته	خروجی منطقی LO + ، LO- خروجی رله محافظت شده R1A، R1B، R1C 1 C / O
حداقل جریان سوئیچینگ	5 میلی آمپر در 24 ولت DC برای رله منطقی
حداکثر جریان سوئیچینگ	2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay 3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay 4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
رمپ های کاهشی و افزایشی	به صورت خطی از 0 تا 999.9 ثانیه به صورت خطی از 0 تا 999.9 ثانیه
لختی در حالت سکون	By DC injection, <30 s
نوع محافظت	اضافه ولتاژ خط تغذیه کاهش ولتاژ خط اضافه جریان بین فاز های خروجی و زمین محافظت در برابر گرما اتصال کوتاه بین فاز های موتور فاز از دست رفته در ورودی سه فاز محافظت گرمایی موتور از طریق محاسبه I²t
وضوح فرکانسی	Analog input: converter A/D, 10 bits Display unit: 0.1 Hz
ثابت زمانی	20 ms +/- 1 ms for reference change
طول	151 میلی متر
عرض	140 میلی متر
عمق	184 میلی متر
وزن خالص	1.8 کیلوگرم
مکمل

استاندارد های الکترو مغناطیسی درایو سه فاز ATV310HU40N4E	Electrical fast transient/burst immunity test – test level: level 4 conforming to EN/IEC 61000-4-4 Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2 Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6 Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3 Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11 Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5
استاندارد	EN/IEC 61800-5-1 EN/IEC 61800-3
IP استاندارد	IP20 without blanking plate on upper part IP41 top
درجه محافظت	2 conforming to EN/IEC 61800-5-1
مشخصات محیطی	Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3 Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
مقاومت در برابر شوک	15 gn conforming to EN/IEC 60068-2-27 for 11 ms
رطوبت محیطی	5…95 % without condensation conforming to IEC 60068-2-3 5…95 % without dripping water conforming to IEC 60068-2-3
دمای کاری دستگاه	-10…55 °C without derating 55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
ارتفاع کاری	<= 1000 m without derating
