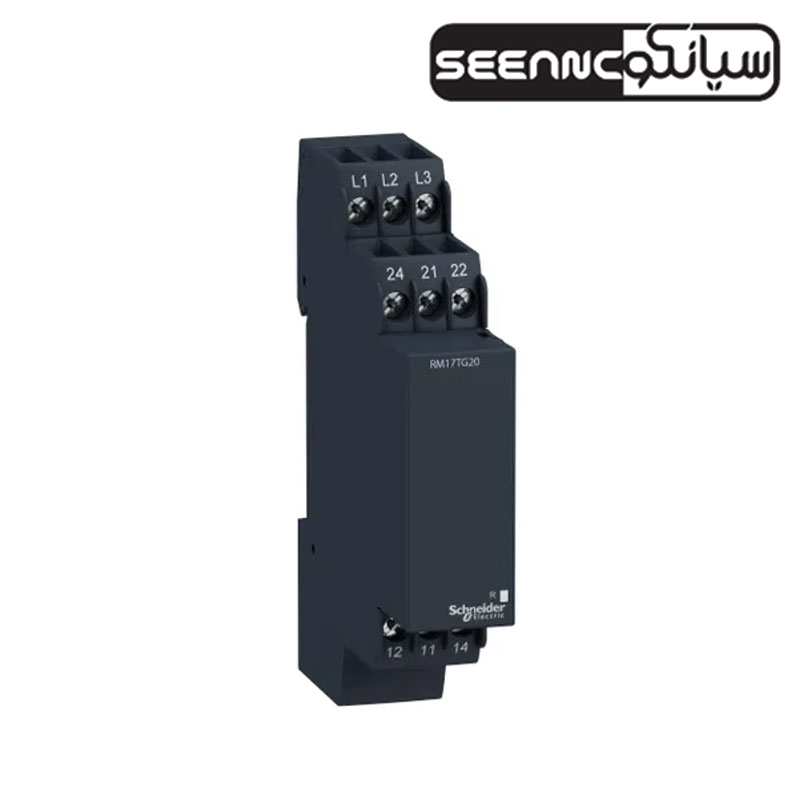

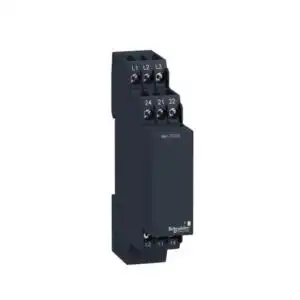

معرفی و خرید رله کنترل فاز اشنایدر مدل Schneider RM17TG20

رله کنترل فاز RM17TG20 محصولی از برند معتبر اشنایدر الکتریک فرانسه است که با هدف حفاظت از موتورهای الکتریکی سه فاز در برابر خطاهای ولتاژی طراحی و ساخته شده است. این رله با نظارت بر پارامترهای الکتریکی مانند قطع فاز، جابجایی فاز، توالی ناصحیح فازها، عدم تقارن و افزایش یا کاهش ولتاژ، از بروز آسیب‌های احتمالی به تجهیزات جلوگیری می‌کند.

در صورت بروز هر یک از مشکلات ذکر شده، رله کنترل فاز RM17TG20 مدار فرمان را به‌سرعت قطع کرده و مانع از وارد آمدن خسارات به الکتروموتور و تجهیزات متصل به آن می‌شود.

این رله با نصب آسان روی ریل DIN، عملکرد پایدار و نمایش وضعیت توسط LED زرد رنگ، یک انتخاب مطمئن برای تابلوهای صنعتی و الکتریکی است. انتخاب صحیح این رله بر اساس توان الکتروموتور، تضمین‌کننده عملکرد ایمن و پایدار سیستم خواهد بود.

ویژگی‌های رله کنترل فاز Schneider RM17TG20

ولتاژ تغذیه: 183 تا 484 ولت AC
ظرفیت سوئیچینگ: 1250 ولت آمپر
حداکثر ولتاژ سوئیچینگ: 250 ولت AC/DC
فرکانس کاری: 50 تا 60 هرتز
خروجی: 2 کنتاکت C/O با جریان اسمی 5 آمپر
نصب روی ریل DIN
نمایش وضعیت عملکرد با LED زرد
استانداردها: IEC 60255-6، UL، CSA، GL، C-Tick، GOST
درجه حفاظت: IP20 در بخش ترمینال، IP30 در بخش پوشش
نوع اتصال: مستقیم

موارد کاربرد رله کنترل فاز RM17TG20

رله کنترل فاز اشنایدر RM17TG20 در صنایع مختلفی که نیاز به حفاظت از تجهیزات سه‌فاز وجود دارد کاربرد دارد، از جمله:

کنترل و حفاظت الکتروموتورهای سه فاز
تابلوهای برق صنعتی و سیستم‌های اتوماسیون
دستگاه‌های حرکتی و تجهیزات چرخشی
پمپ‌ها، فن‌ها، نوار نقاله‌ها و کمپرسورها
ماشین‌آلات صنعتی، جرثقیل، آسانسور و پله‌برقی
سیستم‌های مدیریت انرژی و فرآیندهای صنعتی

دانلود دیتا شیت و رابط کاربری محصول

جدول مشخصات رله کنترل فاز اشنایدر الکتریک مدل Schneider RW17TG20

سری	Zelio Control
نوع استفاده	Modular measurement and control relays
نوع رله	Control relay
کاربرد خاص محصول	For 3-phase supply
نام و پارت نامبر رله	RM17TG-RM17TG20
پارامترهای کنترلی رله	Phase sequence Phase failure detection (2 or more phase cut)
زمان تاخیر	Without
ظرفیت سوییچینگ بر حسب VA	1250 VA
محدوده اندازه گیری	208…440 V voltage AC

ماکزیمم ولتاژ سوییچینگ	250 V AC 250 V DC
حداقل جریان سوییچینگ	10 mA at 5 V DC
محدوده های ولتاژ تغذیه	183…484 V AC
محدوده های ولتاژ کنترلی	– 12 % + 10 % Un
توان مصرفی در VA	0…22 VA at 400 V AC 50 Hz
آستانه تشخیص ولتاژ	< 100 V AC
فرکانس مدار کنترلی	50…60 Hz +/- 10 %
کنتاکت های خروجی	2 C/O
جریان خروجی اسمی	5 A
محدوده های اندازه گیری ولتاژ	183…484 V AC
تاخیر در پاور آپ	650 ms
رنج ولتاژ	183…484 V
پاسخ زمانی	<= 130 ms (in the event of a fault)
علامت استاندارد	CE
رده استاندارد اضافه ولتاژ	III conforming to IEC 60664-1
مقاومت عایق	> 500 MOhm at 500 V DC conforming to IEC 60255-5 > 500 MOhm at 500 V DC conforming to IEC 60664-1
[Ui] نرخ ولتاژ عایق	400 V conforming to IEC 60664-1
فرکانس تغذیه	50/60 Hz +/- 10 %
موقعیت کاری	Any position without derating
ترمینال ها	Screw terminals, 1 x 0.5…1 x 4 mm² (AWG 20…AWG 11) solid without cable end Screw terminals, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) solid without cable end Screw terminals, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 12) flexible with cable end Screw terminals, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) flexible with cable end
نیروی گشتاور	0.6…1 N.m conforming to IEC 60947-1
جنس بدنه	Self-extinguishing plastic
سیگنالینگ محلی	LED (yellow) for relay ON
ریل و نحوه اتصال	35 mm symmetrical DIN rail conforming to EN/IEC 60715
چرخه الکتریکی	10000 cycles
چرخه مکانیکی	30000000 cycles
نرخ ساعت کاری	<= 360 operations/hour full load
رده کاری	AC-12 conforming to IEC 60947-5-1 AC-13 conforming to IEC 60947-5-1 AC-14 conforming to IEC 60947-5-1 AC-15 conforming to IEC 60947-5-1 DC-12 conforming to IEC 60947-5-1 DC-13 conforming to IEC 60947-5-1
ایمنی	B10d = 850000 MTTFd = 924.6 years
عمق	17.5 mm
وزن	0.13 kg
