سافت استارتر اشنایدر Schneider ATS01N109FT
بزرگنمایی تصویر

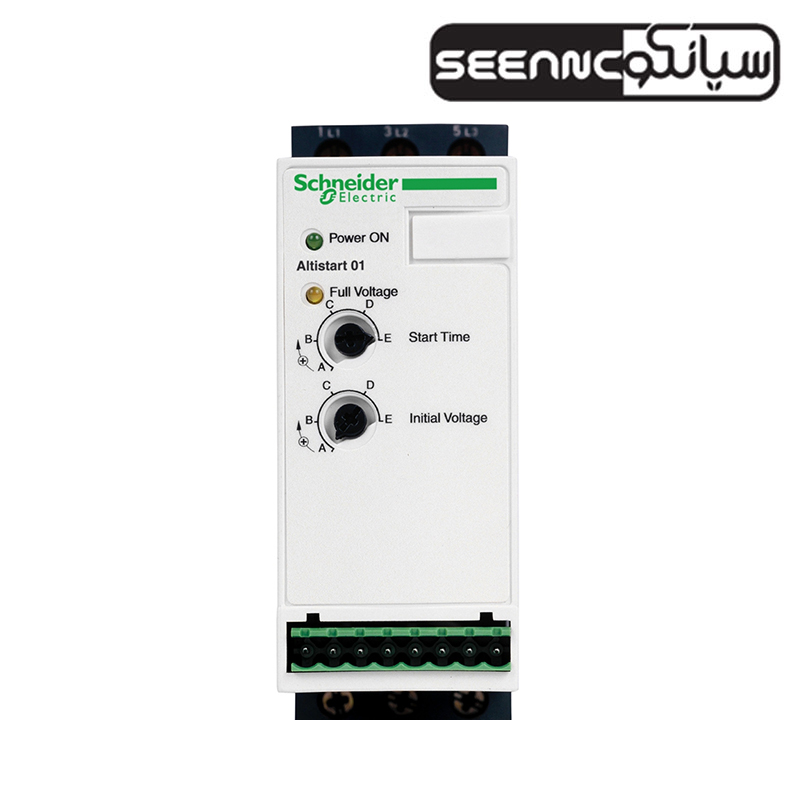

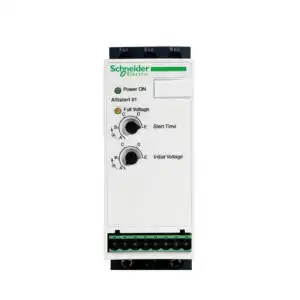

سافت استارتر اشنایدر Schneider ATS01N109FT

راه اندازی نرم به روش رمپ ولتاژ (voltage ramp)

محدود سازی جریان راه اندازی موتورهای آسنکرون

پشتیبانی از مد کاری سافت استارت

کنترل تک فاز

کنتاکتور بای پس داخلی

تنظیم گشتاور راه اندازی

زمان استارت قابل تنظیم

تنظیم زمان راه اندازی 1 تا 5 ثانیه

نمایش وضعیت به وسیله 2 عدد LED

دارای هیت سینک جهت افزایش ظرفیت انتقال حرارتی

مناسب راه اندازی پمپ ، فن و کمپرسورهای کوچک و نوارهای نقاله

به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...

تماس بگیرید

افزودن به علاقه مندی
مقایسه
Category: Tags: , , , , ,
0 نفر در حال مشاهده این محصول هستند!

ارسال رایگان

برای محصولات مختلف

ضمانت اصالت

محصولات اورجینال و گارانتی

پشتیبانی فنی

مشاوره خرید محصول و تعمیرات

تحویل فوری

سریع ترین زمان

معرفی و خرید سافت استارتر اشنایدر Schneider ATS01N109FT – 4KW تک‌فاز

سافت استارتر اشنایدر مدل ATS01N109FT از سری ATS01N1، یک راه‌انداز نرم موتور برای کاربردهای سبک صنعتی است که امکان راه‌اندازی تدریجی الکتروموتورها را فراهم می‌کند. این سافت استارتر با کاهش گشتاور و جریان لحظه‌ای راه‌اندازی، از آسیب‌های مکانیکی و الکتریکی به موتور جلوگیری کرده و موجب افزایش طول عمر تجهیزات می‌شود.

این مدل مناسب برای الکتروموتورهایی با توان 1.1 تا 4 کیلووات و جریان نامی 9 آمپر است و در بازه ولتاژی 110 تا 480 ولت AC قابل استفاده می‌باشد. سافت استارتر ATS01N109FT فقط یک فاز را کنترل کرده و دارای کنتاکتور بای‌پس داخلی است که باعث کاهش تلفات حرارتی در حین کارکرد موتور می‌شود.

مشخصات فنی سافت استارتر Schneider ATS01N109FT

  • کد فنی: ATS01N109FT

  • توان کاری: از 1.1 تا 4 کیلووات

  • جریان نامی: 9 آمپر

  • ولتاژ کاری: 110 تا 480 ولت AC

  • قابل استفاده برای موتورهای تک‌فاز و سه‌فاز (در راه‌اندازی یک فاز)

  • کنترل یک فاز از سه فاز موتور

  • دارای بای‌پس داخلی جهت حذف گرمای اضافی پس از راه‌اندازی

  • پشتیبانی از راه‌اندازی نرم – بدون توقف نرم (Soft Start Only)

  • سری محصول: ATS01N1



Motor

Starter (Class 10)

Circuit breaker

Rating

(A)

Contactor

Switch or

disconnect

switch

aM fuses

Refrence

Rating

I²t

(A²s)

Thermal

overload

Relay

(KW)

(A)
0.37 0.98 ATS01N103FT GV2ME05 1

LC1K06 or

LC1D09

 LS1D2531 DF2CA02 2 265

LR2K0306 or

LRD05
0.55 1.5 ATS01N103FT GV2ME06 1.6

LC1K06 or

LC1D09

 LS1D2531 DF2CA02 2 265

LR2K0307 or

LRD06
0.75 2 ATS01N103FT GV2ME07 2.5

LC1K06 or

LC1D09

 LS1D2531 DF2CA02 2 265

LR2K0308 or

LRD07
1.1 2.5 ATS01N103FT GV2ME08 4

LC1K06 or

LC1D09

LS1D2531



 DF2CA04 4 265

LR2K0308 or

LRD08
ATS01N206QN GV2ME08 4

LC1K06 or

LC1D09

 LS1D2531 DF2CA04 4 265

LR2K0308 or

LRD08
1.5 3.5 ATS01N106FT GV2ME08 4

LC1K06 or

LC1D09

 LS1D2531 DF2CA06 6 265

LR2K0310 or

LRD08
ATS01N206QN GV2ME08 4

LC1K06 or

LC1D09

 LS1D2531 DF2CA06 6 265

LR2K0310 or

LRD08
2.2 5 ATS01N106FT GV2ME10 6.3

LC1K06 or

LC1D09

LS1D2531



 DF2CA08 8 265

LR2K0312 or

LRD10
ATS01N206QN GV2ME10 6.3

LC1K09 or

LC1D09

 LS1D2531 DF2CA08 8 265

LR2K0312 or

LRD10
3 6.5 ATS01N106FT GV2ME14 9

LC1K09 or

LC1D09

 LS1D2531 DF2CA12 12 265

LR2K0314 or

LRD12
ATS01N206QN GV2ME14 9

LC1K09 or

LC1D09

 LS1D2531 DF2CA12 12 265

LR2K0314 or

LRD12
4 8.4 Schneider ATS01N109FT GV2ME14 9

LC1K09 or

LC1D09

 LS1D2531 DF2CA12 12 610

LR2K0316 or

LRD14
ATS01N209QN GV2ME14 9

LC1K09 or

LC1D09

 LS1D2531 DF2CA12 12 610

LR2K0316 or

LRD14
5.5 11 ATS01N112FT GV2ME16 13

LC1K12 or

LC1D12

 LS1D2531 DF2CA16 16 610

LR2K0321 or

LRD16
ATS01N212QN GV2ME16 13

LC1K12 or

LC1D12

 LS1D2531 DF2CA16 16 610

LR2K0321 or

LRD16
7.5 14.8 ATS01N125FT GV2ME20 17 LC1D18 LS1D2531 DF2CA20 20 6050 LRD21
ATS01N222QN GV2ME20 17 LC1D18 LS1D2531 DF2CA20 20 6050 LRD21
9 18.1 ATS01N125FT GV2ME21 21 LC1D25 LS1D2531 DF2CA25 25 6050 LRD21
ATS01N222QN GV2ME21 21 LC1D25 LS1D2531 DF2CA25 25 6050 LRD21
11 21 ATS01N125FT GV2ME22 23 LC1D25 LS1D2531 DF2CA25 25 6050 LRD22
ATS01N222QN GV2ME22 23 LC1D25 LS1D2531 DF2CA25 25 6050 LRD22
15 28.5 ATS01N232QN GV2ME32 32 LC1D32 GK1EM DF2EA40 40 7200

LRD3353



لیست بی متال، فیوز، سوئیچ، کنتاکتور و کلید حرارتی (کلید کمپکت) سازگار با سافت استارتر Schneider ATS01N109FT

کلید حرارتی پیشنهادی کنتاکتور پیشنهادی سوئیچ پیشنهادی فیوز پیشنهادی بی متال پیشنهادی












ویژگی‌های سافت استارتر Schneider ATS01N109FT

  • راه‌اندازی نرم موتور با روش رمپ ولتاژ (Voltage Ramp)

  • قابلیت محدودسازی جریان راه‌اندازی برای جلوگیری از تنش‌های الکتریکی

  • پشتیبانی از مد کاری Soft Start (فقط راه‌اندازی نرم بدون توقف نرم)

  • کنترل تک‌فاز از موتورهای سه‌فاز

  • دارای کنتاکتور داخلی Bypass برای افزایش راندمان و کاهش تلفات حرارتی

  • قابلیت تنظیم گشتاور راه‌اندازی بر اساس نوع بار

  • تنظیم زمان راه‌اندازی در بازه 1 تا 5 ثانیه

  • دارای نشانگرهای LED برای نمایش وضعیت عملکرد و راه‌اندازی موتور

  • طراحی کم‌حجم با نصب و راه‌اندازی آسان در تابلو برق

  • پرت حرارتی بسیار پایین و حفظ دمای داخلی برای کارکرد پایدار

  • مجهز به هیت‌سینک (Heat Sink) جهت بهبود انتقال حرارت و افزایش طول عمر دستگاه

  • مناسب برای راه‌اندازی انواع پمپ‌ها، فن‌ها، نوار نقاله‌های سبک و کمپرسورهای کوچک



لینک دانلود کاتالوگ سافت استارتر ATS01N109FTلینک دانلود راهنمای کار با سافت استارتر ATS01N109FT یا Instruction-sheet

عملکرد و مزایای سافت استارتر ATS01N109FT اشنایدر

جریان‌های بالای راه‌اندازی در موتورهای الکتریکی می‌توانند موجب ایجاد شوک‌های مکانیکی، سایش قطعات داخلی و حتی آسیب به بدنه موتور یا پمپ شوند. استفاده از سافت استارتر‌ها راهکاری مؤثر برای کاهش این تنش‌هاست.

سافت استارتر اشنایدر مدل ATS01N109FT با بهره‌گیری از تکنولوژی رمپ ولتاژ (TVR)، ولتاژ ورودی به موتور را به‌صورت تدریجی و خطی تا مقدار نامی افزایش می‌دهد. در این فرآیند، دور موتور به‌صورت غیرخطی افزایش یافته و راه‌اندازی نرم، ایمن و بدون شوک را فراهم می‌سازد.

این مدل با مد کاری Soft Start طراحی شده و زمان راه‌اندازی در شرایط 100 بار و 20 بار به ترتیب 1 و 5 ثانیه می‌باشد. همچنین این دستگاه دارای درجه حفاظت IP25 است که مقاومت خوبی در برابر گرد و غبار و رطوبت محیطی ارائه می‌دهد.

استفاده از این سافت استارتر ضمن کاهش هزینه‌های تعمیر و نگهداری، باعث افزایش راندمان سیستم و طول عمر تجهیزات مکانیکی و الکتریکی خواهد شد.



لیست مشخصات این راه انداز نرم یا تله مکانیک

گروه محصول Altistart 01
نوع محصول یا مولفه تجهیزات Soft starter
کاربرد محصول Asynchronous motors
برنامه خاص محصول Simple machine
نام کوتاه دستگاه ATS01
تعداد فازهای شبکه 1 phase
ولتاژ منبع تغذیه V: 110…480 V – 10…10 %
قدرت موتور کیلووات 4 kW, 3 phases at 400 V1.5 kW, 3 phases at 230 V1.1 kW, 1 phase at 230 V
قدرت موتور اسب بخار 1 hp, 3 phases at 210 V2 hp, 3 phases at 230 V5 hp, 3 phases at 460 V
رتبه بندی شروع کننده ICL I: 9 A
رده استفاده AC-53B conforming to EN/IEC 60947-4-2
جریان فعلی 45 A at nominal load
نوع شروع Start with voltage ramp
اتلاف توان در W 1 W at full load and at end of starting46 W in transient state



مکمل Complementary سافت استارتر اشنایدر مدل ATS01N109FT

سبک مونتاژ With heat sink
عملکرد قابل دسترسی Integrated bypass
محدوده ساپورت ولتاژ 99…528 V
فرکانس تأمین 50…60 Hz – 5…5 %
فرکانس شبکه 47.5…63 Hz
ولتاژ خروجی <= power supply voltage
[Uc] ولتاژ مدار کنترل 110 V AC +/- 10 % at 35 mA24 V AC/DC +/- 10 % at 30 mA240 V AC +/- 10 % at 80 mA
زمان شروع 1 s / 1005 s / 20Adjustable from 1 to 5 s
گشتاور شروع 30…80 % of starting torque of motor connected directly on the line supply
جریان خروجی دیجیتال 2 A DC-133 A AC-15
گشتاور محکم 0.5 N.m1.9…2.5 N.m

اتصال برق سافت استارتر اشنایدر

electrical connection of

Schneider ATS01N109FT

4 mm screw clamp terminal – rigid 1 1…10 mm² AWG 8 power circuit

Screw connector – rigid 1 0.5…2.5 mm² AWG 14 control circuit

4 mm screw clamp terminal – rigid 2 1…6 mm² AWG 10 power circuit

Screw connector – rigid 2 0.5…1 mm² AWG 17 control circuit

Screw connector – flexible with cable end 1 0.5…1.5 mm² AWG 16 control circuit

4 mm screw clamp terminal – flexible without cable end 1 1.5…10 mm² AWG 8 power circuit

Screw connector – flexible without cable end 1 0.5…2.5 mm² AWG 14 control circuit

4 mm screw clamp terminal – flexible with cable end 2 1…6 mm² AWG 10 power circuit

4 mm screw clamp terminal – flexible without cable end 2 1.5…6 mm² AWG 10 power circuit

Screw connector – flexible without cable end 2 0.5…1.5 mm² AWG 16 control circuit
علامت گذاری CE
موقعیت عملیاتی Vertical +/- 10 degree
ارتفاع 124 mm
عرض 45 mm
عمق 131 mm
وزن خالص 0.28 kg
کد سازگاری ATS01N1
محدوده قدرت موتور AC-3 1.1…2 kW at 200…240 V 1 phase2.2…3 kW at 200…240 V 3 phases4…6 kW at 380…440 V 3 phases
نوع استارت موتور Soft starter



شرایط محیطی سافت استارتر اشنایدر مدل ATS01N109FT

سازگاری الکترومغناطیسی

سافت استارتر

Conducted and radiated emissions level B conforming to CISPR 11

Conducted and radiated emissions level B conforming to IEC 60947-4-2

Damped oscillating waves level 3 conforming to IEC 61000-4-12

Electrostatic discharge level 3 conforming to IEC 61000-4-2

EMC immunity conforming to EN 50082-1

EMC immunity conforming to EN 50082-2

Harmonics conforming to IEC 1000-3-2

Harmonics conforming to IEC 1000-3-4

Immunity to conducted interference caused by radio-electrical fields level 3 conforming to IEC 61000-4-6

Immunity to electrical transients level 4 conforming to IEC 61000-4-4

Immunity to radiated radio-electrical interference level 3 conforming to IEC 61000-4-3

Micro-cuts and voltage fluctuation conforming to IEC 61000-4-11

Voltage/current impulse level 3 conforming to IEC 61000-4-5
استانداردهای Schneider ATS01N109FT EN/IEC 60947-4-2
گواهینامه های محصول C-TickB44.1-96/ASME A17.5 for starter wired to the motor delta terminalGOSTCSACCCUL
درجه IP محافظت IP20
درجه آلودگی 2 conforming to EN/IEC 60947-4-2
مقاومت در برابر لرزش 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-61.5 mm peak to peak (f= 3…13 Hz) conforming to EN/IEC 60068-2-6
مقاومت در برابر ضربه 15 gn for 11 ms conforming to EN/IEC 60068-2-27
رطوبت نسبی 5…95 % without condensation or dripping water conforming to EN/IEC 60068-2-3
دمای هوای محیط برای کار -10…40 °C (without derating)40…50 °C (with current derating of 2 % per °C)
دمای هوای محیط برای ذخیره سازی -25…70 °C conforming to EN/IEC 60947-4-2
ارتفاع عملیاتی <= 1000 m without derating> 1000 m with current derating of 2.2 % per additional 100 m



ضمانت های پایداری محصول Offer Sustainability سافت استارتر اشنایدر مدل ATS01N109FT

REACh فاقد SVHC Yes
بخشنامه RoHS اتحادیه اروپا Pro-active compliance (Product out of EU RoHS legal scope) EU RoHS Declaration
عاری از فلزات سنگین سمی Yes
بدون مرکوری Yes
اطلاعات معافیت RoHS Yes
مقررات RoHS چین China RoHS declaration
مشخصات بخشنامه End of Life Information
WEEE The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins
ضمانتنامه 18 months


جهت مشاوره و انتخاب سافت استارتر مناسب و سایر لوازم صنعتی تابلویی و اتوماسیون با فروشگاه تجهیزات صنعتی ات کنترل.فروشگاه تجهیزات صنعتی ات کنترل بعنوان نماینده رسمی اشنایدر الکترونیک در ایران ، در حوزه تامین و عرضه محصولات و ابزار های اندازه گیری و برق صنعتی و نمایندگی محصولات برند زیمنس و اشنایدر خصوصا سافت استارتر های اشنایدر فعالیت مینماید.
