سافت استارتر های زیمنس خانواده SIRIUS 3RW30 طبق اساس عملکرد اعلام شده توسط شرکت زیمنس برای راه اندازی نرم موتورهای 3 فاز آسنکرون مناسب هستند. به لطف کنترل 2 فاز، جریان نه تنها در تمام زمان شروع در حداقل مقدار در هر سه فاز حفظ می‌شود، بلکه پارازیت جریان را نیز حذف می‌کند. این امر نه تنها شروع دو فاز موتورها تا 55 کیلووات (در 400 ولت) را امکان پذیر می‌کند، بلکه از پیک‌های جریان و گشتاوری که اتفاق می‌افتد نیز جلوگیری می‌کند(مانند استارتر های wye-delta). سافت استارتر زیمنس 3RW30 دارای رنج توانی 1.5 کیلووات (3.6 آمپر) الی 55 کیلووات (106 آمپر) است.

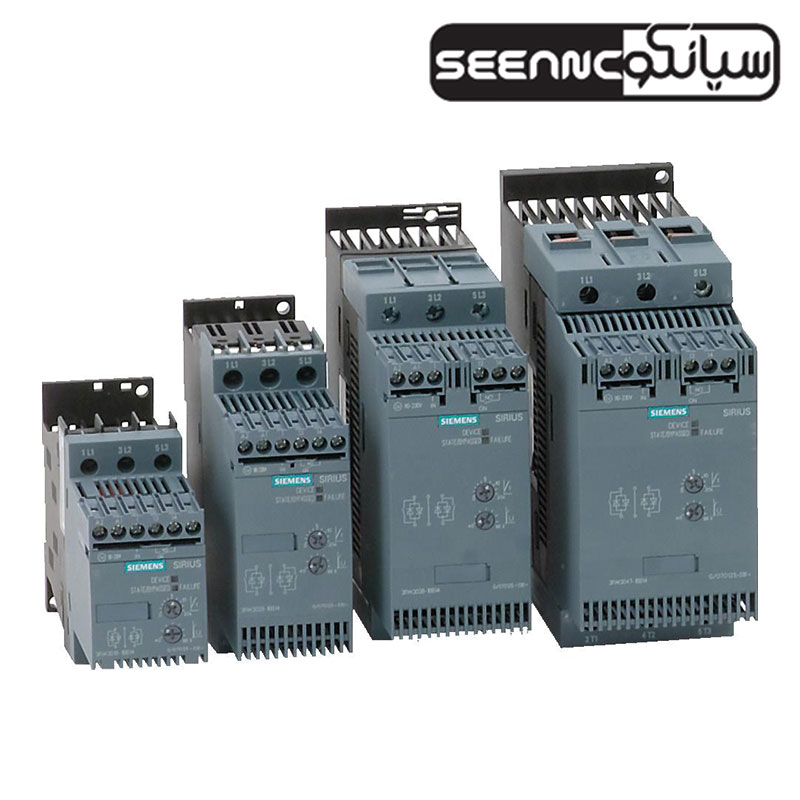

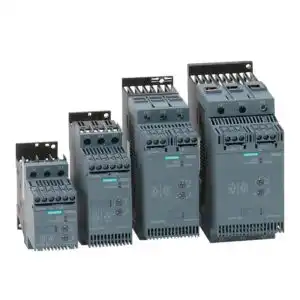

همچنین سافت استارتر سری 3RW30 در 4 فریم سایز عرضه شده است.

فریم سایز 3RW3018 از توان 1.5 کیلووات الی 7.5 کیلووات است.

فریم سایز 3RW3028 از توان 11 الی 18.5 کیلووات است.

فریم سایز 3RW3038 از توان 22 کیلووات الی 37 کیلوواتاست.

فریم سایز 3RW3047 از توان 45 کیلووات الی 55 کیلووات می باشد.

ویژگی‌های سافت استارتر زیمنس سری 3RW30

راه‌حلی ساده و مؤثر برای راه‌اندازی نرم موتورهای سه‌فاز

سافت استارترهای سری 3RW30 زیمنس، با طراحی فشرده و عملکرد قابل اعتماد، انتخاب مناسبی برای کاربردهای عمومی صنعتی و تابلوهای کنترلی با محدودیت فضا محسوب می‌شوند. این سری از سافت استارترها قابلیت کنترل دو فاز را ارائه داده و به‌راحتی در سیستم‌های ماژولار SIRIUS یکپارچه می‌شوند.

ویژگی‌ها:

• ابعاد کوچک و طراحی کامپکت، مناسب برای نصب در فضاهای محدود داخل تابلو

• تنظیم سریع و آسان پارامترها از طریق پتانسیومترهای تعبیه‌شده

• سازگاری کامل با ساختار ماژولار خانواده SIRIUS زیمنس

• امکان استفاده در مدارهای سوئیچ‌زنی ترکیبی با کنترل دو فاز موتور



عملکرد ترمینال‌های خروجی در سافت استارتر زیمنس سری 3RW

در سافت استارترهای زیمنس، به‌ویژه سری‌های 3RW30 و 3RW50، ترمینال‌های خروجی نقش مهمی در کنترل وضعیت عملکرد دارند.

ترمینال 13/14 (وضعیت ON)

این خروجی در حالت عادی بدون ولتاژ است و تنها زمانی فعال می‌شود که سافت استارتر روشن شود. با فعال شدن دستگاه، این کنتاکت بسته شده و سیگنال خروجی ارسال می‌گردد.

ترمینال 1 (IN)

ورودی فرمان استارت از طریق این ترمینال اعمال می‌شود. تا زمانی که دستور استارت حذف نشود، این ورودی فعال باقی می‌ماند.

کاربرد خروجی‌ها

از خروجی‌های 13/14 می‌توان برای کنترل یک کنتاکتور خطی متصل در ورودی سافت استارتر استفاده کرد. این تنظیم باعث مدیریت بهتر ولتاژ ورودی شده و در صورت استفاده از حالت کنترل با شستی (دکمه)، امکان اجرای محافظت دقیق‌تر فراهم می‌شود.

فرایند توقف در سافت استارتر زیمنس سری 3RW

در سافت‌استارترهای سری SIRIUS، امکان انتخاب میان حالت‌های متوقف‌کننده مختلف وجود دارد که به‌خوبی با نیازهای متنوع نرم‌افزارهای صنعتی هماهنگ می‌شود. انتخاب نوع توقف مناسب، امکان سازگاری دقیق عملکرد دستگاه با کاربردهای خاص هر پروژه را فراهم می‌کند.

توقف بدون بار (Free Run)

در این حالت، به‌محض برداشته شدن فرمان روشن (ON)، تغذیه الکتریکی از طریق سافت‌استارتر قطع می‌شود و موتور دیگر تحت کنترل نیست. توقف موتور به‌صورت طبیعی و تنها از طریق اینرسی بار و روتور انجام می‌شود.

نکته: در سیستم‌هایی با جرم دوار بالا، زمان توقف به‌مراتب طولانی‌تر خواهد بود.

مداخله فرمان استارت هنگام توقف

اگر در حین فرآیند توقف، مجدداً فرمان روشن صادر شود، عملیات توقف بلافاصله متوقف می‌شود و موتور طبق پارامترهای تنظیم‌شده، وارد حالت راه‌اندازی مجدد می‌گردد.

ورودی فرمان راه‌اندازی

برای شروع فرایند راه‌اندازی در سافت‌استارترهای 3RW، شرایط زیر باید برقرار باشد:

• ولتاژ کنترل باید در پایانه‌های A1 و A2 اعمال شود.

• سیگنال فرمان استارت باید در ترمینال 1 (IN) وجود داشته باشد.

• تا زمانی که این سیگنال باقی بماند، سافت‌استارتر به عملکرد خود ادامه می‌دهد.

• ولتاژ اعمالی در ترمینال IN باید هم‌سطح با ولتاژ کنترلی در A1/A2 باشد تا تداخل عملکرد پیش نیاید.





LEDهای وضعیت:



نحوه ریست خطا در سافت استارترهای زیمنس سری 3RW30

برای بازنشانی خطا در سافت‌استارترهای خانواده 3RW30، می‌توان از روش‌های زیر استفاده کرد:

1. ریست خودکار:

   در صورت وقوع خطا، سافت‌استارتر می‌تواند به‌صورت خودکار توسط یک رویداد خروجی، ریست شود. اگر فرمان روشن در ورودی همچنان فعال باشد، فرایند راه‌اندازی مجدد (Auto-Restart) آغاز خواهد شد.

2. تشخیص خطا با قطع فرمان استارت:

   با برداشتن سیگنال فرمان از ترمینال ورودی (IN)، امکان تشخیص نوع خطا و جلوگیری از راه‌اندازی مجدد وجود دارد.

3. ریست دستی با قطع و وصل ولتاژ کنترل:

   با خاموش کردن منبع ولتاژ کنترل (A1/A2) و سپس روشن کردن مجدد آن، دستگاه ریست می‌شود.

   ❗ اگر پس از ریست مجدد، خطا همچنان باقی بود، توصیه می‌شود با نمایندگی زیمنس یا تیم فنی متخصص تماس بگیرید.

کاربردهای سافت‌استارتر زیمنس سری 3RW30

سافت‌استارترهای سری SIRIUS 3RW30 با طراحی متنوع و توان‌های مختلف، در بسیاری از صنایع کوچک و متوسط به‌عنوان گزینه‌ای پرکاربرد شناخته می‌شوند. این تجهیزات به‌طور خاص برای راه‌اندازی نرم و ایمن الکتروموتورها طراحی شده‌اند و از جمله پرتقاضاترین مدل‌ها در بازار هستند.

برخی کاربردهای رایج:

• پمپ‌ها

• فن‌های صنعتی

• نوار نقاله‌ها

• کمپرسورها

• آسیاب‌ها

• سنگ‌شکن‌ها

• میکسرها و همزن‌ها

• دستگاه‌های فرز

• ماشین‌های تراشکاری

پیکربندی سافت استارترهای خانواده 3RW30:

3RW3013	3RW3014	3RW3016	3RW3017	3RW3018	3RW3026	3RW3027	3RW3028	3RW3036	3RW3037	3RW3038	3RW3046	3RW3047	Type
Power electronics
Load rating rated operational current Ie
3.6/3.3/3	6.5/6/5.5	9/8/7	12.5/12/11	17.6/17/14	25.3/23/21	32.2/29/26	38/34/31	45/42/39	65/58/53	72/62.1/60	80/73/66	106/98/90	A	According to IEC and UL/CSAI), individual mounting at 40/50/60 °C, AC‑53a
Power loss
0.25	0.5	1	2	4	8	13	19	6	12	15	12	21	W	In operation after completed starting with uninterrupted rated operational current (40 °C) approx.
24	52	80	80	116	188	220	256	316	444	500	576	768	W	During starting with 300% IM (40 °C)
Permissible rated motor current and starts per hour
For normal starting (CLASS 10) at 40/50 °C
3.6/3.3	6.5/6.0	9/8	12.5/12.0	17.6/17.0	25/23	32/29	38/34	45/42	63/58	72/62	80/73	106/108	A	Rated motor current IMII), ramp-up time 3s
200/150	87/60	50/50	85/70	62/46	23/23	23/23	19/19	38/38	23/23	22/22	22/22	15/15	1/h	Starts per hourIII)
3.6/3.3	6.5/6.0	9/8	12.5/12.0	17.6/17.0	25/23	32/29	38/34	45/42	63/58	72/62	80/73	106/108	A	Rated motor current IMII), ramp-up time 4 s
150/100	64/46	35/35	62/47	45/32	15/15	16/16	12/12	26/26	15/15	15/15	15/15	10/10	1/h	Starts per hourIII)
I) Measurement at 60 °C according to UL/CSA not required.     II) At 300% IM, Tu = 40/50 °C.     III) For intermittent duty S4 with ON period = 30%, Tu = 40/50 °C, stand-alone installation vertical. The quoted switching frequencies do not apply for automatic mode.





جدول سفارش و مشخصات سافت استارترهای زیمنس خانواده 3RW30:

ردیف	مدل	نوع ترمینال	میزان ولتاژ تغذیه در دمای 40 درجه سانتیگراد	میزان جریان عملیاتی در دمای 40 درجه سانتیگراد	میزان توان در ولتاژ 400 ولت و دمای 40 سانتی گراد	میزان جریان در ولتاژ 230 ولت و دمای 40 درجه سانتی گراد	سایز	کاتالوگ
1	3RW3013-1BB04	Screw Terminals	24V AC/DC	3.6A	1.5KW	0.75KW	S00
2	3RW3013-1BB14	Screw Terminals	110-230V AC/DC	3.6A	1.5KW	0.75KW	S00
3	3RW3013-2BB04	Spring-Loaded Terminals	24V AC/DC	3.6A	1.5KW	0.75KW	S00
4	3RW3013-2BB14	Spring-Loaded Terminals	110-230V AC/DC	3.6A	1.5KW	0.75KW	S00
5	3RW3014-1BB04	Screw Terminals	24V AC/DC	6.5A	3KW	1.5KW	S00
6	3RW3014-1BB14	Screw Terminals	110-230V AC/DC	6.5A	3KW	1.5KW	S00
7	3RW3014-2BB04	Spring-Loaded Terminals	24V AC/DC	6.5A	3KW	1.5KW	S00
8	3RW3014-2BB14	Spring-Loaded Terminals	110-230V AC/DC	6.5A	3KW	1.5KW	S00
9	3RW3016-1BB04	Screw Terminals	24V AC/DC	9A	4KW	2.2KW	S00
10	3RW3016-1BB14	Screw Terminals	110-230V AC/DC	9A	4KW	2.2KW	S00
11	3RW3016-2BB04	Spring-Loaded Terminals	24V AC/DC	9A	4KW	2.2KW	S00
12	3RW3016-2BB14	Spring-Loaded Terminals	110-230V AC/DC	9A	4KW	2.2KW	S00
13	3RW3017-1BB04	Screw Terminals	24V AC/DC	12.5A	5.5KW	3KW	S00
14	3RW3017-1BB14	Screw Terminals	110-230V AC/DC	12.5A	5.5KW	3KW	S00
15	3RW3017-2BB04	Spring-Loaded Terminals	24V AC/DC	12.5A	5.5KW	3KW	S00
16	3RW3017-2BB14	Spring-Loaded Terminals	110-230V AC/DC	12.5A	5.5KW	3KW	S00
17	3RW3018-1BB04	Screw Terminals	24V AC/DC	17.6A	7.5KW	4KW	S00
18	3RW3018-1BB14	Screw Terminals	110-230V AC/DC	17.6A	7.5KW	4KW	S00
19	3RW3018-2BB04	Spring-Loaded Terminals	24V AC/DC	17.6A	7.5KW	4KW	S00
20	3RW3018-2BB14	Spring-Loaded Terminals	110-230V AC/DC	17.6A	7.5KW	4KW	S00
21	3RW3026-1BB04	Screw Terminals	24V AC/DC	25A	11KW	5.5KW	S0
22	3RW3026-1BB14	Screw Terminals	110-230V AC/DC	25A	11KW	5.5KW	S0
23	3RW3026-2BB04	Spring-Loaded Terminals	24V AC/DC	25A	11KW	5.5KW	S0
24	3RW3026-2BB14	Spring-Loaded Terminals	110-230V AC/DC	25A	11KW	5.5KW	S0
25	3RW3027-1BB04	Screw Terminals	24V AC/DC	32A	15KW	7.5KW	S0
26	3RW3027-1BB14	Screw Terminals	110-230V AC/DC	32A	15KW	7.5KW	S0
27	3RW3027-2BB04	Spring-Loaded Terminals	24V AC/DC	32A	15KW	7.5KW	S0
28	3RW3027-2BB14	Spring-Loaded Terminals	110-230V AC/DC	32A	15KW	7.5KW	S0
29	3RW3028-1BB04	Screw Terminals	24V AC/DC	38A	18.5KW	11KW	S0
30	3RW3028-1BB14	Screw Terminals	110-230V AC/DC	38A	18.5KW	11KW	S0
31	3RW3028-2BB04	Spring-Loaded Terminals	24V AC/DC	38A	18.5KW	11KW	S0
32	3RW3028-2BB14	Spring-Loaded Terminals	110-230V AC/DC	38A	18.5KW	11KW	S0
33	3RW3036-1BB04	Screw Terminals	24V AC/DC	45A	22KW	11KW	S2
34	3RW3036-1BB14	Screw Terminals	110-230V AC/DC	45A	22KW	11KW	S2
35	3RW3036-2BB04	Spring-Loaded Terminals	24V AC/DC	45A	22KW	11KW	S2
36	3RW3036-2BB14	Spring-Loaded Terminals	110-230V AC/DC	45A	22KW	11KW	S2
37	3RW3037-1BB04	Screw Terminals	24V AC/DC	63A	30KW	18.5KW	S2
38	3RW3037-1BB14	Screw Terminals	110-230V AC/DC	63A	30KW	18.5KW	S2
39	3RW3037-2BB04	Spring-Loaded Terminals	24V AC/DC	63A	30KW	18.5KW	S2
40	3RW3037-2BB14	Spring-Loaded Terminals	110-230V AC/DC	63A	30KW	18.5KW	S2
41	3RW3038-1BB04	Screw Terminals	24V AC/DC	72A	37KW	22KW	S2
42	3RW3038-1BB14	Screw Terminals	110-230V AC/DC	72A	37KW	22KW	S2
43	3RW3038-2BB04	Spring-Loaded Terminals	24V AC/DC	72A	37KW	22KW	S2
44	3RW3038-2BB14	Spring-Loaded Terminals	110-230V AC/DC	72A	37KW	22KW	S2
45	3RW3046-1BB04	Screw Terminals	24V AC/DC	80A	45KW	22KW	S3
46	3RW3046-1BB14	Screw Terminals	110-230V AC/DC	80A	45KW	22KW	S3
47	3RW3046-2BB04	Spring-Loaded Terminals	24V AC/DC	80A	45KW	22KW	S3
48	3RW3046-2BB14	Spring-Loaded Terminals	110-230V AC/DC	80 A	45KW	22KW	S3
49	3RW3047-1BB04	Screw Terminals	24V AC/DC	106 A	55KW	30KW	S3
50	3RW3047-1BB14	Screw Terminals	110-230V AC/DC	106 A	55KW	30KW	S3
51	3RW3047-2BB04	Spring-Loaded Terminals	24V AC/DC	106 A	55KW	30KW	S3
52	3RW3047-2BB14	Spring-Loaded Terminals	110-230V AC/DC	106 A	55KW	30KW	S3
