معرفی سافت استارتر های زیمنس خانواده 3RW50

معرفی و خرید سافت استارتر های زیمنس خانواده 3RW50

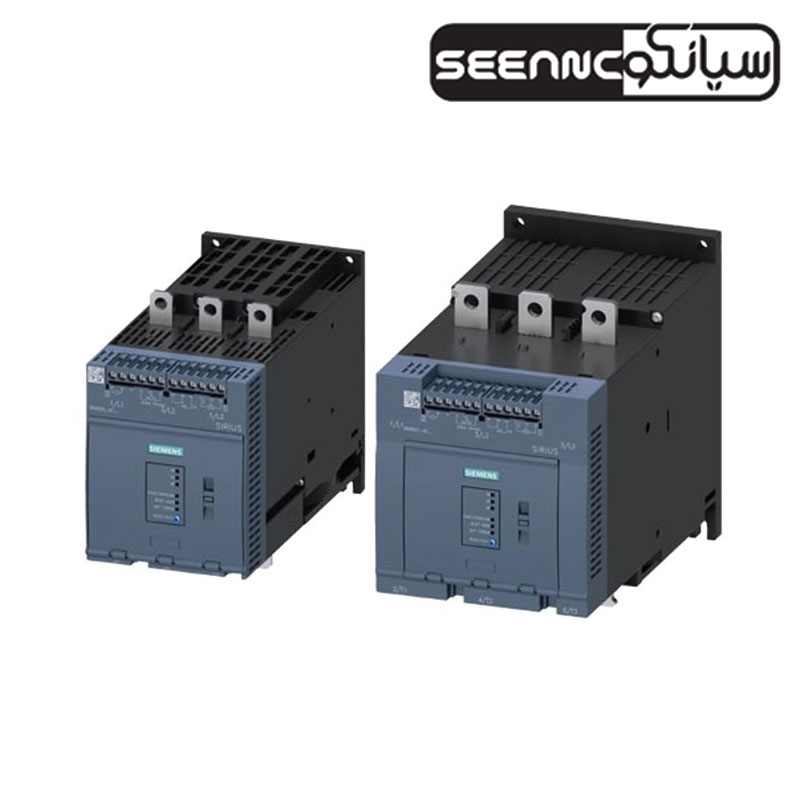

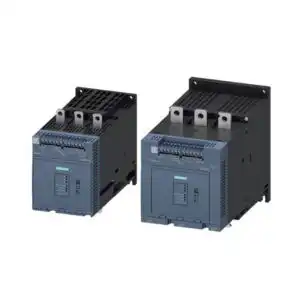

سافت استارتر زیمنس خانواده 3RW50 برای راه‌اندازی موتورهای القایی سه‌فاز استفاده می‌شود که با کاهش گشتاور و کاهش جریان راه‌اندازی به محض صدور فرمان روشن (t1) استارت می‌گردند. سافت استارتر های زیمنس خانواده Sirius 3RW50 دارای طراحی کامپکت با حداقل میزان استفاده برق هستند. کارکردهای مازاد را می توان از طریق ماژول های ارتباطی مجزا به دستگاه اضافه نمود. سافت استارتر های زیمنس خانواده SIRIUS 3RW50 استفاده راحتی را با برنامه برای کارکردهای استاندارد ارائه می‌دهد. این دسته از سافت استارتر های زیمنس دارای کنترل موتور به صورت دو فاز هستند و در توان های عملکردی 75 تا 315 کیلووات (در 400 ولت) قابل دسترسی هستند.

ویژگی های سافت استارتر های 3RW50

طراحی کوچک و کامپکت مناسب برای استفاده در تابلو
تغییر راحت مقادیر با استفاده از پتانسیومترهای تعبیه شده بر روی دستگاه
یکپارچه سازی آسان در سیستم ماژولار SIRIUS
دستگاه های سوئیچ‌زنی ترکیبی و کنترل دو فاز موتور

مزایای عملکرد سافت استارتر های 3RW50

استفاده بهینه تر از تابلو با صرفه جویی در فضا
کاهش جریان راه اندازی و افت ولتاژهای لحظه ای در شبکه برق
راه اندازی و توقف نرم الکتروموتور
اتصال ماژول ها به محافظ‌های راه انداز موتور
حداقل افت توان و کنترل بهینه موتور با اجتناب از اجزای DC
انجام حفاظت الکتروموتور و عدم نیاز به برخی از حفاظت های چون اضافه بار و یا اتصال کوتاه در الکتروموتور
کاهش استهلاک الکتروموتور و ادوات مکانیکی متصله
امکان ایجاد ترمز DC با یک سافت استارتر دیجیتال
حذف پدیده کویتاسیون و ضربات شدید در پمپ ها



توابع قابل استفاده سافت استارتر زیمنس خانواده 3RW50

• شروع نرم با ولتاژ شروع قابل تنظیم و افزایش زمان برای استارت هموار موتور

• توقف نرم با زمان توقف پارامترپذیر برای روان شدن موتور

• پارامتر محدود کردن جریان برای اجتناب از پیک های جریان

• گشتاور نرم برای روان کردن سطح شیب‌دار بالا و پایین (اجتناب از قله های گشتاور با استفاده از محدودیت گشتاور)

• حفاظت یکپارچه از اضافه بار الکترونیکی موتور با کلاس‌های متفاوت قابل تنظیم (خاموش، CLASS 10A ، 10E ، 20E)

• دارای مدار محافظت داخلی سافت استارتر 3RW50 در برابر اضافه بار

• تابع تشخیص افزایش سرعت

• ارائه عملکردها به صورت گسترش یافته و تشخیص عیب توسط ماژول‌های اختیاری 3RW50 HMI استاندارد یا 3RW50 HMI ویژه

• اتصال به موتور در جریان استاندارد

• حالت‌های ریست قابل تنظیم (ریست دستی، ریست از راه دور، ریست خودکار) برای عملکردهای حفاظت موتور

• حفاظت قابل گسترش کامل موتور از طریق حفاظت اختیاری ترمیستور موتور برای اتصال سوئیچ دما (به عنوان مثال Thermoclick) یا ترمیستور (به عنوان مثال PTC نوع A) (جایگزین برای خروجی آنالوگ)

• خروجی آنالوگ اختیاری برای نمایش مقادیر اندازه گیری شده با کمک دستگاه نمایشگر خارجی (جایگزین محافظ موتور ترمیستور)

• ماژول ارتباطی اختیاری 3RW50 برای ادغام در سیستم های گذرگاه اطلاعات

• به روز رسانی سیستم عامل، توسط بخش مربوط به ارتقاء دستگاه

• دارای گواهینامه ATEX/IECEx

پیکربندی سافت استارتر های خانواده 3RW50

3RW5055	3RW5056	3RW5072	3RW5073	3RW5074	3RW5075	3RW5076	3RW5077	Type
143	171	210	250	315	370	470	570	A	Rated operational current Ie
Power electronics
Load rating rated operational current Ie
143/128/118	171/153/141	210/186/170	250/220/200	315/279/255	370/328/300	470/416/380	570/504/460	A	IEC + UL/CSA individual mounting at 40/50/60 °C, AC‑53a
Permissible rated motor current and starts/h
Normal starting (CLASS 10A)
143/128/118	171/153/141	210/186/170	250/220/200	315/279/255	370/328/300	470/416/380	570/504/460	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
									I: 300% IM
43	43	43	43	43	43	43	28	1/h	Start-up time 5 s
18	18	18	18	18	18	18	11	1/h	Start-up time 10 s
									I: 350% IM
28	28	28	28	28	28	28	16	1/h	Start-up time 5 s
10	9	8	10	10	10	10	4	1/h	Start-up time 10 s
Normal starting (CLASS 10E)
143/128/118	171/153/141	210/186/170	250/220/200	315/279/255	370/328/300	470/416/380	570/504/460	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
									I: 300% IM
21	21	21	21	21	21	20	21	1/h	Start-up time 10 s
8	8	8	8	8	8	7	8	1/h	Start-up time 20 s
									I: 350% IM
12	9	8	13	12	13	12	13	1/h	Start-up time 10 s
4	—	—	4	4	4	2	4	1/h	Start-up time 20 s
Heavy startup (CLASS 20E)
108/98/88	135/123/111	162/146/130	200/180/160	219/195/171	258/230/202	272/254/218	284/262/240	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
									I: 300% IM
10	10	10	10	10	10	10	10	1/h	Start-up time 20 s
4	4	4	4	4	4	4	4	1/h	Start-up time 40 s
									I: 350% IM
7	7	7	7	7	7	7	7	1/h	Start-up time 20 s
2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	1/h	Start-up time 40 s
Adjustable rated motor current IM
68/143	81/117	90/210	100/250	135/315	160/370	200/470	240/570	A	Minimum/maximum



عملکرد محدود کننده جریان

اگر می‌خواهید اطمینان حاصل کنید که هنگام روشن شدن موتور از مقدار فعلی خاصی فراتر نرود، عملکرد محدود کننده جریان را فعال کنید. موتور همیشه با رمپ ولتاژ روشن می شود. اگر جریان از حد مجاز پارامتر شده Ie فراتر رود، عملکرد رمپ ولتاژ لغو شده و تابع محدودیت جریان شروع می شود. عملکرد محدودیت جریان تا زمانی که سافت استارتر 3RW50 سرعت موتور را بالا نیاورد و موتور در حالت عادی کار کند، فعال باقی می‌ماند.

توقف نرم

از کاهش ولتاژ به صورت یک سطح شیب دار صاف برای کاهش سرعت و توقف موتور استفاده می شود. با اعمال فرمان توقف “سطح شیب دار ولتاژ”، ولتاژ موتور در امتداد یک سطح شیب دار ولتاژ منفی تا زمان توقف موتور کاهش می یابد.

محافظت از موتور

سافت استارتر 3RW50 دارای دو عملکرد برای محافظت از موتور است:
حفاظت از اضافه بار موتور الکترونیکی
محافظ موتور ترمیستور با سنسور دما (اختیاری)
برای پیاده سازی کامل حفاظت موتور، بهتر است از ترکیب هر دوی این عملکردها استفاده کنید.

اتصالات

1. اتصال سه‌فاز اصلی مدار 1/L1 , 3/L2, 5/L3
2. A1/A2: ترمینال ولتاژ منبع تغذیه کنترل
3. ورودی IN برای روشن و خاموش کردن موتور
4. خروجی 13,14: برای سیگنال حالت عملکرد ON یا RUN
5. خروجی 23,24: برای نشان دادن وضعیت عملکرد BYPASSED
6. خروجی 95، 96 و 98 برای سیگنال‌های هشدارها و خطاها
7. بسته به نوع سافت استارتر 3RW50:
      • حفاظت موتور ترمیستور T11/21 ، T12 و T22: اتصال سنسور دما (اختیاری)
        T11 / T21 – T22: اتصال برای Thermoclick
        T11 / T21 – T12: اتصال برای PTC نوع A
     • خروجی آنالوگ AQ- ، AQ I+ و AQ U+: اتصال جهت سنجیدن و نمایش جریان موتور (اختیاری ، میانگین جریان فاز در٪)
        AQ- / AQ U+: برای سنجش با نوع سیگنال خروجی ولتاژ: محدوده سیگنال 0 تا 10 ولت
        AQ- / AQ I+: برای سنجش با نوع سیگنال خروجی جریان: محدوده سیگنال 4 – 20 میلی آمپر (تنظیمات کارخانه)
8. اتصال بار به مدار اصلی (موتور) 2/T1, 4/T2, 6/T3



پارامتر سازی خروجی 13/14 (سیگنال خروجی روشن یا اجرا)

یکی از این دو حالت در خروجی 13/14 خروجی دارد:
• ON یا روشن
• RUN یا اجرا
به عنوان مثال برای پیاده سازی بستری پایدار در صورت انتخاب شستی، از عملکرد خروجی ON استفاده کنید. (چشمک زن سریع سبز، Flashes green)
به عنوان مثال، برای کنترل یک کنتاکتور خطی متصل به تغذیه قبل از سافت استارتر، از عملکرد خروجی RUN استفاده کنید. (چشمک زن کند سبز، Flickers green)





LEDهای وضعیت:

1. RUN (green): نشان می دهد که آیا سافت استارتر 3RW50 برای کار آماده است یا خیر.
2. ERROR (red): نشان می دهد که آیا خطایی وجود دارد یا خیر.
3. MAINTAINANCE (amber): نشان می دهد که آیا پیامی وجود دارد یا خیر.
4. STATE/OVERLOAD with LED (green/yellow/red): وضعیت عملکرد موتور را نشان می دهد.
5. RESET MODE with LED (green): حالت انتخاب RESET MODE را نشان می دهد. (در قسمت توابع قابل استفاده توضیح داده شده است.)
6. SOFT TORQUE with LED (green): نشان می دهد که آیا گشتاور روان فعال است یا خیر.



ساختار تشکیل دهنده کد مدل سافت استارتر:

کاراکتر 12	کاراکتر 11	کاراکتر 10	کاراکتر 9	کاراکتر 8	کاراکتر 7	کاراکتر 6	کاراکتر 5	کاراکتر 1 تا 4	کارکترهای تشکیل دهنده کد مدل سافت استارتر های 3RW50
		B					0	3RW5	SIRIUS 3RW soft starter
					X**1	X*1	اندازه قاب (FS) و جریان عملیاتی امتیازدهی شده سافت استارتر
				2	مدار کنترل: ترمینال‌های نوع فنری					سیستم اتصال
				6	مدار کنترل: ترمینال‌های نوع پیچ
			A	خروجی آنالوگ						ترمینال‌های کنترل با
			T	حفاظت از موتور ترمیستور
	0	v: 24 V AC/DC			ولتاژ منبع تغذیه کنترل Us
	1	v: 110 V – 250 V AC
4	v: 200 – 480 V AC			ولتاژ عملیاتی نامی Ue
5	v: 200 – 600 V AC

1) توضیح در جدول زیر:

    جدول زیر اندازه و جریان عملیاتی نامی برای U_e = 400V و T_U برابر 40 درجه سانتی گراد را در یک مدار استاندارد نشان می دهد.

X**	X*	مقدار توان نامی سافت استارتر  Pe	مقدار جریان نامی سافت استارتر  Ie
5	5	Pe = 75 kW	Ie = 143A	S6
6	5	Pe = 90 kW	Ie = 171A
2	7	Pe = 110 kW	Ie = 210A	S12
3	7	Pe = 132 kW	Ie = 250A
4	7	Pe = 160 kW	Ie = 315A
5	7	Pe = 200 kW	Ie = 370A
6	7	Pe = 250 kW	Ie = 470A
7	7	Pe = 315 kW	Ie = 570A





کاربردهای سافت استارتر های زیمنس خانواده 3RW50

سافت استارتر های زیمنس خانواده 3RW50 بنا به تنوع در مدل‌های متفاوت متناسب با احتیاج صنایع هر بخش یکی از پرکاربردترین و همچنین پرفرو‌ترین سافت استارتر ها می‌باشد. از کاربردهای سافت استارتر های زیمنس خانواده 3RW50 می‌توان موارد زیر اشاره کرد:

پمپ‌ها، فن‌ها، نوار نقاله‌ها، کمپرسورها، آسیاب‌ها، سنگ‌شکن‌ها، همزن‌ها، فرز‌ها، دستگاه‌های تراش

گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع سافت استارتر و درایو زیمنس را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند.



جدول سفارش و مشخصات سافت استارتر های زیمنس خانواده 3RW50:

ردیف	مدل	مقدار نامی ولتاژ کاری	کنترل ولتاژ منبع تغذیه در AC/DC	نوع اتصال ترمینال	حفاظت موتور ترمیستور یا خروجی آنالوگ	جریان عملیاتی در دمای 40 درجه سانتی گراد	جریان عملیاتی در دمای 50 درجه سانتی گراد	کاتالوگ
1	3RW5055-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	143A	128A
2	3RW5055-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	143A	128A
3	3RW5055-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	143A	128A
4	3RW5055-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	143A	128A
5	3RW5055-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	143A	128A
6	3RW5055-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	143A	128A
7	3RW5055-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	143A	128A
8	3RW5055-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	143A	128A
9	3RW5055-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	143A	128A
10	3RW5055-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	143A	128A
11	3RW5055-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	143A	128A
12	3RW5055-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	143A	128A
13	3RW5055-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	143A	128A
14	3RW5055-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	143A	128A
15	3RW5055-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	143A	128A
16	3RW5055-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	143A	128A
17	3RW5056-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	171A	153A
18	3RW5056-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	171A	153A
19	3RW5056-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	171A	153A
20	3RW5056-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	171A	153A
21	3RW5056-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	171A	153A
22	3RW5056-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	171A	153A
23	3RW5056-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	171A	153A
24	3RW5056-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	171A	153A
25	3RW5056-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	171A	153A
26	3RW5056-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	171A	153A
27	3RW5056-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	171A	153A
28	3RW5056-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	171A	153A
29	3RW5056-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	171A	153A
30	3RW5056-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	171A	153A
31	3RW5056-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	171A	153A
32	3RW5056-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	171A	153A
33	3RW5072-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	210A	186A
34	3RW5072-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	210A	186A
35	3RW5072-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	210A	186A
36	3RW5072-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	210A	186A
37	3RW5072-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	210A	186A
38	3RW5072-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	210A	186A
39	3RW5072-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	210A	186A
40	3RW5072-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	210A	186A
41	3RW5072-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	210A	186A
42	3RW5072-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	210A	186A
43	3RW5072-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	210A	186A
44	3RW5072-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	210A	186A
45	3RW5072-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	210A	186A
46	3RW5072-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	210A	186A
47	3RW5072-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	210A	186A
48	3RW5072-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	210A	186A
49	3RW5073-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	250A	220A
50	3RW5073-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	250A	220A
51	3RW5073-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	250A	220A
52	3RW5073-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	250A	220A
53	3RW5073-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	250A	220A
54	3RW5073-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	250A	220A
55	3RW5073-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	250A	220A
56	3RW5073-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	250A	220A
57	3RW5073-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	250A	220A
58	3RW5073-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	250A	220A
59	3RW5073-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	250A	220A
60	3RW5073-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	250A	220A
61	3RW5073-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	250A	220A
62	3RW5073-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	250A	220A
63	3RW5073-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	250A	220A
64	3RW5073-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	250A	220A
65	3RW5074-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	315A	279A
66	3RW5074-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	315A	279A
67	3RW5074-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	315A	279A
68	3RW5074-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	315A	279A
69	3RW5074-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	315A	279A
70	3RW5074-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	315A	279A
71	3RW5074-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	315A	279A
72	3RW5074-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	315A	279A
73	3RW5074-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	315A	279A
74	3RW5074-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	315A	279A
75	3RW5074-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	315A	279A
76	3RW5074-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	315A	279A
77	3RW5074-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	315A	279A
78	3RW5074-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	315A	279A
79	3RW5074-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	315A	279A
80	3RW5074-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	315A	279A
81	3RW5075-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	370A	328A
82	3RW5075-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	370A	328A
83	3RW5075-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	370A	328A
84	3RW5075-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	370A	328A
85	3RW5075-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	370A	328A
86	3RW5075-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	370A	328A
87	3RW5075-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	370A	328A
88	3RW5075-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	370A	328A
89	3RW5075-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	370A	328A
90	3RW5075-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	370A	328A
91	3RW5075-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	370A	328A
92	3RW5075-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	370A	328A
93	3RW5075-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	370A	328A
94	3RW5075-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	370A	328A
95	3RW5075-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	370A	328A
96	3RW5075-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	370A	328A
97	3RW5076-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	470A	416A
98	3RW5076-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	470A	416A
99	3RW5076-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	470A	416A
100	3RW5076-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	470A	416A
101	3RW5076-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	470A	416A
102	3RW5076-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	470A	416A
103	3RW5076-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	470A	416A
104	3RW5076-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	470A	416A
105	3RW5076-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	470A	416A
106	3RW5076-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	470A	416A
107	3RW5076-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	470A	416A
108	3RW5076-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	470A	416A
109	3RW5076-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	470A	416A
110	3RW5076-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	470A	416A
111	3RW5076-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	470A	416A
112	3RW5076-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	470A	416A
113	3RW5077-2AB04	200-480V	24V AC/DC	Spring-loaded terminals	Analog output	570A	504A
114	3RW5077-2AB05	200-600V	24V AC/DC	Spring-loaded terminals	Analog output	570A	504A
115	3RW5077-2AB14	200-480V	110-250V AC	Spring-loaded terminals	Analog output	570A	504A
116	3RW5077-2AB15	200-600V	110-250V AC	Spring-loaded terminals	Analog output	570A	504A
117	3RW5077-2TB04	200-480V	24V AC/DC	Spring-loaded terminals	Thermistor input	570A	504A
118	3RW5077-2TB05	200-600V	24V AC/DC	Spring-loaded terminals	Thermistor input	570A	504A
119	3RW5077-2TB14	200-480V	110-250V AC	Spring-loaded terminals	Thermistor input	570A	504A
120	3RW5077-2TB15	200-600V	110-250V AC	Spring-loaded terminals	Thermistor input	570A	504A
121	3RW5077-6AB04	200-480V	24V AC/DC	Screw terminals	Analog output	570A	504A
122	3RW5077-6AB05	200-600V	24V AC/DC	Screw terminals	Analog output	570A	504A
123	3RW5077-6AB14	200-480V	110-250V AC	Screw terminals	Analog output	570A	504A
124	3RW5077-6AB15	200-600V	110-250V AC	Screw terminals	Analog output	570A	504A
125	3RW5077-6TB04	200-480V	24V AC/DC	Screw terminals	Thermistor input	570A	504A
126	3RW5077-6TB05	200-600V	24V AC/DC	Screw terminals	Thermistor input	570A	504A
127	3RW5077-6TB14	200-480V	110-250V AC	Screw terminals	Thermistor input	570A	504A
128	3RW5077-6TB15	200-600V	110-250V AC	Screw terminals	Thermistor input	570A	504A
