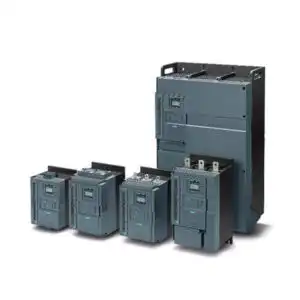

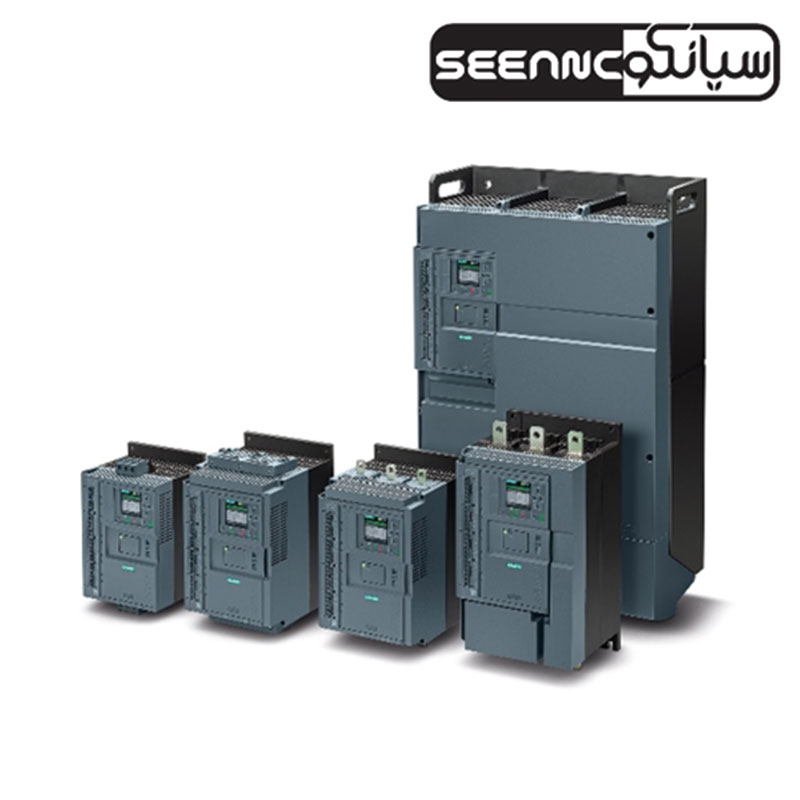

معرفی سافت استارتر های زیمنس خانواده 3RW55

معرفی و خرید سافت استارتر زیمنس سری SIRIUS 3RW55 | راهکار حرفه‌ای برای راه‌اندازی نرم موتورهای سه‌فاز

سافت استارترهای خانواده زیمنس SIRIUS 3RW55 با عملکردی پیشرفته، امکان راه‌اندازی و توقف نرم حتی در شرایط دشوار را به شکلی کاملاً قابل اعتماد فراهم می‌کنند. این محصولات با فناوری کنترل گشتاور نوین، برای موتورهای سه‌فاز با توان 5.5 کیلووات تا 1200 کیلووات (در ولتاژ 400 ولت) مناسب بوده و تجربه کاربری ساده و کاربردی را در اختیار شما قرار می‌دهند. وجود صفحه نمایش رنگی جداشدنی، رابط کاربری محلی و شکاف کارت حافظه micro SD به همراه ماژول‌های ارتباطی پیشرفته مانند PROFINET، PROFIBUS، EtherNet/IP و Modbus، امکان ادغام آسان در سیستم‌های اتوماسیون صنعتی را بهینه می‌سازد. تکنولوژی سوئیچینگ ترکیبی این سافت استارترها، دوام بالا و صرفه‌جویی در مصرف انرژی را تضمین می‌کند.

ویژگی‌های برجسته سافت استارترهای زیمنس 3RW55

• پارامتردهی خودکار برای تنظیم سریع و دقیق

• سیستم سوئیچینگ ترکیبی پیشرفته و کنترل موتور سه‌فاز

• قابلیت یکپارچه‌سازی با پلتفرم TIA Portal و افزونه‌های ارتباطی اختیاری

• نمایشگر HMI قابل جدا شدن با صفحه رنگی، رابط محلی و امکان استفاده از کارت micro SD

• عملکرد توقف نرم پمپ‌ها و کنترل دقیق گشتاور

• دارا بودن گواهی‌نامه‌های معتبر ATEX و IECEx برای محیط‌های خطرناک و ضد انفجار

مزایای کلیدی استفاده از سافت استارتر زیمنس 3RW55

• راه‌اندازی آسان و عملکرد پایدار حتی در شرایط بار متغیر

• کاهش چشمگیر افت توان و افزایش بهره‌وری موتور

• پیکربندی سریع، انعطاف‌پذیری گسترده در سیستم‌های اتوماسیون

• رابط کاربری کاربرپسند با منوهای راهنمای فارسی برای سهولت در پارامتردهی

• کاهش تنش‌های مکانیکی و بهینه‌سازی فرآیند توقف پمپ

• مناسب برای استفاده در محیط‌های صنعتی حساس و ضد انفجار

با انتخاب سافت استارترهای سری 3RW55 زیمنس، به راه‌اندازی نرم، حفاظت هوشمندانه و افزایش طول عمر موتورهای صنعتی خود دست خواهید یافت، ضمن اینکه به کمک قابلیت‌های پیشرفته ارتباطی و کنترل، سیستم شما بهینه و قابل اطمینان باقی می‌ماند.



مروری بر کلیه اتصالات سافت استارتر 3RW55

راهنمای اتصالات و ورودی/خروجی‌های سافت استارتر زیمنس 3RW44

برای راه‌اندازی و بهره‌برداری بهینه از سافت استارتر زیمنس 3RW44، آشنایی با اتصالات و ورودی/خروجی‌های اصلی دستگاه ضروری است. در ادامه توضیحات جامع و کاربردی این اتصالات ارائه شده است:

1. اتصال کابل برق اصلی (سمت خط)

• ترمینال‌های 1/L1، 3/L2 و 5/L3 برای اتصال کابل‌های برق سه‌فاز ورودی دستگاه به منبع تغذیه اصلی استفاده می‌شوند.

2. اتصال کابل برق به موتور (سمت بار)

• ترمینال‌های 2/T1، 4/T2 و 6/T3 برای اتصال کابل‌های خروجی از سافت استارتر به موتور سه‌فاز به کار می‌روند.

3. ترمینال تغذیه مدار کنترل

• ترمینال‌های A1/A2 جهت تامین ولتاژ تغذیه مدار کنترل سافت استارتر تعریف شده‌اند. این ورودی‌ها می‌توانند از منابع 24 ولت AC/DC یا 110 تا 250 ولت AC تغذیه شوند.

4. خروجی‌های سیگنال‌دهی و اعلام وضعیت

• خروجی 13 و 14 (خروجی 1): ارسال سیگنال‌های مربوط به وضعیت کارکرد و خطاهای دستگاه (قابل تنظیم از طریق پارامترهای دستگاه)

• خروجی 23 و 24 (خروجی 2): خروجی سیگنال دوم با عملکرد مشابه

• خروجی 95، 96 و 98 (خروجی 3): سیگنال‌دهی وضعیت‌های مختلف (مشخصات قابل تنظیم)

• خروجی 43 و 44 (خروجی 4): اعلام حالات عملکرد و خطاهای دستگاه با قابلیت تنظیم

5. خروجی آنالوگ (Analog Output)

• ترمینال‌های AQ-، AQ I+ و AQ U+ برای خروجی آنالوگ مقادیر اندازه‌گیری شده توسط دستگاه کاربرد دارند:

  • AQ- / AQ U+: خروجی ولتاژ در محدوده 0 تا 10 ولت

  • AQ- / AQ I+: خروجی جریان در محدوده 4 تا 20 میلی‌آمپر

6. ورودی‌های دیجیتال کنترل

• ورودی‌های دیجیتال DI1، DI2، DI3، DI4 و ترمینال‌های تغذیه L+ و M برای اتصال سیگنال‌های کنترلی و فرمان‌های خارجی استفاده می‌شوند.

7. حفاظت موتور با ترمیستور

• ترمینال‌های T1 و T2 جهت اتصال سنسور دمای موتور (ترمیستور) به دستگاه در نظر گرفته شده است. این اتصال اختیاری است اما امکان حفاظت دقیق‌تر موتور در برابر افزایش دمای غیرمجاز را فراهم می‌کند.

این توضیحات به شما کماقک می‌کند تا هنگام نصب و راه‌اندازی سافت استارتر زیمنس 3RW44، اتصالات را به درستی انجام داده و از عملکرد ایمن و بهینه دستگاه اطمینان حاصل کنید. در صورت نیاز به راهنمایی فنی بیشتر، کارشناسان ما آماده پاسخگویی و پشتیبانی هستند.

ساختار تشکیل دهنده کد های سافت استارتر زیمنس خانواده 3RW55

کاراکتر 12	کاراکتر 11	کاراکتر 10	کاراکتر 9	کاراکتر 8	کاراکتر 7	کاراکتر 6	کاراکتر 5	کاراکتر 1 تا 4	کارکترهای تشکیل دهنده کد مدل سافت استارتر های 3RW55
X***1		A	H				5	3RW5	SIRIUS 3RW soft starter
						X*1	اندازه سافت استارتر 3RW55
					X**1	جریان موثر ارزیابی شده سافت استارتر های زیمنس 3RW55
				1	• برای اندازه های 1 و 2 کاربرد دارد • مدار اصلی: ترمینال های پیچی • مدار کنترل: ترمینال های پیچی					سیستم اتصال
				2	• برای اندازه های 3 و 4 و 5 کاربرد دارد • مدار اصلی: اتصال شین • مدار کنترل: ترمینال های فنری
				3	• برای اندازه های 1 و 2 کاربرد دارد • مدار اصلی: ترمینال های پیچی • مدار کنترل: ترمینال های فنری
				6	• برای اندازه های 3 و 4 و 5 کاربرد دارد • مدار اصلی: اتصال شین • مدار کنترل: ترمینال های پیچی
	0	24V AC/DC			ولتاژ منبع تغذیه کنترل  Us
	1	110V – 250 V AC
4	v: 200 – 480 V AC			ولتاژ عملیاتی نامی Ue
5	v: 200 – 600 V AC
6	v: 200 – 690 V AC

1) توضیح در جدول زیر:
جدول زیر اندازه و جریان عملیاتی نامی برای Ue = 400V و TU برابر 40 درجه سانتی گراد را در یک مدار استاندارد نشان می دهد.



X***	X**	X*	مقدار توان نامی سافت استارتر Pe	مقدار جریان نامی سافت استارتر Ie	سایز
4/5	3	1	Pe = 5.5kW	Ie = 13A	سایز 1
	4	1	Pe = 7.5kW	Ie = 18A
	5	1	Pe = 11kW	Ie = 25A
	6	1	Pe = 15kW	Ie = 32A
	7	1	Pe = 18.5kW	Ie = 38A
6	1	2	Pe = 11kW	Ie = 25A	سایز 2
4/6	4	2	Pe = 22kW	Ie = 47A
	5	2	Pe = 30kW	Ie = 63A
	6	2	Pe = 37kW	Ie = 77A
	7	2	Pe = 45kW	Ie = 93A
	4	3	Pe = 55kW	Ie = 113A	سایز 3
	5	3	Pe = 75kW	Ie = 143A
	6	3	Pe = 90kW	Ie = 171A
	3	4	Pe = 110kW	Ie = 210A	سایز 4
	4	4	Pe = 132kW	Ie = 250A
	5	4	Pe = 160kW	Ie = 315A
	6	4	Pe = 200kW	Ie = 370A
	7	4	Pe = 250kW	Ie = 470A
	8	4	Pe = 315kW	Ie = 570A
	2	5	Pe = 355kW	Ie = 630A	سایز 5
	3	5	Pe = 400kW	Ie = 720A
	4	5	Pe = 450kW	Ie = 840A
	6	5	Pe = 560kW	Ie = 1100A
	8	5	Pe = 710kW	Ie = 1280A





وضعیت LEDهای دستگاه در سافت استارتر 3RW55

1. RUN(سبز): نشان می دهد که آیا سافت استارتر 3RW55 برای کار آماده است یا خیر.
2. ERROR(قرمز): نشان می دهد که آیا خطایی وجود دارد یا خیر.
3. MAINTAINANCE(زرد): نشان می دهد که آیا پیامی وجود دارد یا خیر.



LED “RN” – اجرا:

وضعیت	معنی
روشن ثابت سبز	سافت استارتر 3RW55 آماده بهره برداری است.
چشمک‌زن سبز	سافت استارتر 3RW55 آماده کار نیست، به عنوان مثال به واسطه: راه اندازی سیستم سافت استارتر 3RW55 به تنظیمات کارخانه بازنشانی می شود خودآزمایی (تست کاربر) فعال است به روز رسانی سیستم عامل حالت تست فعال است



LED “ER” – خطا:

وضعیت	معنی
خاموش	هیچ خطایی وجود ندارد.
چشمک‌زن قرمز	حداقل یک خطا وجود دارد.



LED “MT” – تعمیر و نگهداری/هشدار:

وضعیت	معنی
خاموش	هشدار فعال نیست
روشن ثابت زرد	حداقل یک هشدار وجود دارد. علت آن برطرف نشده است.
چشمک‌زن زرد	سافت استارتر 3RW55 در حالت صرفه جویی در انرژی است.



خروجی‌های دیجیتال سافت استارتر زیمنس 3RW55

سافت استارتر 3RW55 به‌صورت پیش‌فرض مجهز به 4 خروجی دیجیتال است که امکان کنترل و فعال‌سازی تجهیزات جانبی مانند کنتاکتور ترمز یا چراغ‌های هشدار را فراهم می‌کنند. این خروجی‌ها به شرح زیر تعریف شده‌اند:

• DQ1: ترمینال‌های 13 و 14

• DQ2: ترمینال‌های 23 و 24

• DQ3: ترمینال‌های 95، 96 و 98

• DQ4: ترمینال‌های 43 و 44 یا جایگزین ترمینال‌های 41 و 42

خروجی دیجیتال سوم (DQ3) به صورت دائمی به عملکرد گروه‌های خطا اختصاص یافته است و همیشه برای اعلام هشدارها فعال می‌باشد. سایر خروجی‌ها (DQ1، DQ2 و DQ4) به‌صورت مستقل و قابل تنظیم برای کاربردهای مختلف در سیستم‌های کنترلی قابل استفاده هستند.

خروجی آنالوگ سافت استارتر 3RW55

مقادیر اندازه‌گیری شده توسط سافت استارتر از طریق خروجی آنالوگ قابل نمایش و انتقال به دستگاه‌های نمایش‌دهنده خارجی مانند کنترلرها و سیستم‌های مانیتورینگ است. این خروجی‌ها می‌توانند به صورت جریان یا ولتاژ ارسال شوند:

• ترمینال‌های AQ- و AQ I+: خروجی جریان با محدوده 4 تا 20 میلی‌آمپر

• ترمینال‌های AQ- و AQ U+: خروجی ولتاژ با محدوده 0 تا 10 ولت

این قابلیت امکان مانیتورینگ دقیق و آنلاین پارامترهای مهم موتور را فراهم می‌کند.

حفاظت موتور در سافت استارتر زیمنس 3RW55

سافت استارتر 3RW55 مجهز به دو سیستم حفاظتی کلیدی برای تضمین ایمنی و دوام موتورهای الکتریکی است:

1. حفاظت الکترونیکی اضافه بار موتور

   این سیستم با محاسبه دمای تقریبی موتور بر اساس جریان‌های اندازه‌گیری شده و پارامترهای تنظیم شده، از عملکرد بیش از حد موتور جلوگیری می‌کند. کافی است اطلاعات موتور را به درستی وارد دستگاه نمایید تا سیستم حفاظتی به صورت هوشمند کار کند.

2. محافظت با سنسور ترمیستور (سنسور دما)

   امکان اتصال مستقیم سنسور دمای موتور به سافت استارتر وجود دارد. دستگاه دمای موتور را تحت نظر دارد و در صورت افزایش غیرمجاز، هشدار می‌دهد یا عملیات حفاظتی را انجام می‌دهد. این واکنش‌ها قابل تنظیم و سفارشی‌سازی هستند تا متناسب با نیازهای مختلف صنعتی باشند.

انواع سنسورهای دمای قابل اتصال به 3RW55

• ترمیستور PTC نوع A:

  نوعی مقاومت وابسته به دما که به صورت دقیق دمای موتور را اندازه‌گیری می‌کند.

• ترموکلیک (Thermoklik):

  سوئیچ دمایی که در دمای معینی فعال شده و برای قطع یا هشدار در شرایط حرارتی بحرانی استفاده می‌شود.

این سیستم‌های حفاظتی پیشرفته باعث افزایش ایمنی و طول عمر موتور و تجهیزات صنعتی می‌شوند و با کنترل هوشمند شرایط کاری، از بروز آسیب‌های احتمالی جلوگیری می‌کنند.

پیکربندی سافت استارترهای خانواده 3RW55



3RW5535	3RW5534	3RW5527	3RW5526	3RW5525	3RW5524	3RW5521	3RW5517	3RW5516	3RW5515	3RW5514	3RW5513	Type
143	113	93	77	63	47	25	38	32	25	18	13	A	Rated operational current Ie
Power electronics
Load rating rated operational current Ie
143/128/118	113/101/89	93/82.5/75.5	77/68/62	63/55.5/50.5	47/41.6/36.2	25/22.3/19.6	38/33.5/30.5	32/28.4/26	25/22.3/19.6	18/15.9/13.8	13/11.5/10.5	A	IEC + UL/CSA individual mounting at 40/50/60 °C, AC‑53a
Permissible rated motor current and starts/h
Normal starting (CLASS 10A)
143/128/118	113/101/89	93/82.5/75.5	77/68/62	63/55.5/50.5	47/41.6/36.2	25/22.3/19.6	38/33.5/30.5	32/28.4/26	25/22.3/19.6	18/15.9/13.8	13/11.5/10.5	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
43	43	43	43	43	43	43	43	43	43	43	43	1/h	Start-up time 5 s
18	18	18	18	18	18	18	18	18	18	18	18	1/h	Start-up time 10 s
													350% IM
28	28	28	28	28	28	28	28	28	28	28	28	1/h	Start-up time 5 s
10	10	10	10	10	10	10	10	10	10	10	10	1/h	Start-up time 10 s
Normal starting (CLASS 10E)
143/128/118	113/101/89	93/82.5/75.5	77/68/62	63/55.5/50.5	47/41.6/36.2	25/22.3/19.6	38/33.5/30.5	32/28.4/26	25/22.3/19.6	18/15.9/13.8	13/11.5/10.5	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
21	21	21	21	21	21	21	21	21	21	21	21	1/h	Start-up time 10 s
8	8	8	8	8	8	8	8	8	8	8	8	1/h	Start-up time 20 s
													350% IM
13	13	13	13	13	13	13	13	12	13	13	13	1/h	Start-up time 10 s
4	4	4	4	4	4	4	4	4	4	4	4	1/h	Start-up time 20 s
Heavy startup (CLASS 20E)
128/113/103	109/97/85	93/82.5/75.5	77/68/62	63/55.5/50.5	47/41.6/36.2	25/22.3/19.6	33.5/30.5/27.5	29.6/27.2/23.6	25/22.3/19.6	18/15.9/13.8	13/11.5/10.5	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
10	10	10	10	10	10	10	10	10	10	10	10	1/h	Start-up time 20 s
4	4	4	4	4	4	4	4	4	4	4	4	1/h	Start-up time 40 s
													350% IM
7	7	7	7	7	7	7	7	7	7	7	7	1/h	Start-up time 20 s
2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	1/h	Start-up time 40 s
Heavy startup (CLASS 30E)
108/98/88	89/81/74	82.5/75.5/65	68/62/56	53/48/43	43.4/38/34.4	25/22.3/19.6	29/26/23	26/23.6/21.2	25/22.3/19.6	18/15.9/13.8	13/11.5/10.5	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
7	7	7	7	7	7	7	7	7	7	7	7	1/h	Start-up time 20 s
3	3	3	3	3	3	3	3	3	3	3	3	1/h	Start-up time 40 s
													350% IM
4	4	4	4	4	4	4	4	4	4	4	4	1/h	Start-up time 20 s
1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1/h	Start-up time 40 s
Adjustable rated motor current IM
29/143	23/113	19/93	16/77	13/63	10/47	5/25	7.5/38	6.5/32	5/25	3.5/18	2.5/13	A	Minimum/maximum
50.2/247	39.8/195	32.9/161	27.7/133	22.5/109	17.3/81.4	8.7/43.3	13/65.8	11.3/55.4	8.7/43.3	6.1/31.1	4.3/22.5	A	Minimum/maximum in inside-delta circuits



3RW5558	3RW5556	3RW5554	3RW5553	3RW5552	3RW5548	3RW5547	3RW5546	3RW5545	3RW5544	3RW5543	3RW5536	Type
1280	1100	840	720	630	570	470	370	315	250	210	171	A	Rated operational current Ie
Power electronics
Load rating rated operational current Ie
1 280/1 139/1 030	1 100/979/890	840/748/670	720/641/580	630/561/510	470/416/380	470/416/380	370/328/300	315/279/255	250/220/200	210/186/170	171/153/141	A	IEC + UL/CSA individual mounting at 40/50/60 °C, AC‑53a
Permissible rated motor current and starts/h
Normal starting (CLASS 10A)
1 280/1 139/1 030	1 100/979/890	840/748/670	720/641/580	630/561/510	570/504/460	470/416/380	370/328/300	315/279/255	250/220/200	210/186/170	171/153/141	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
32	43	42	43	43	20	40	43	43	43	43	43	1/h	Start-up time 5 s
12	18	18	18	18	6	17	18	18	18	18	18	1/h	Start-up time 10 s
													350% IM
17	27	25	28	28	9	26	28	28	28	28	28	1/h	Start-up time 5 s
4	9	10	10	10	1	10	10	10	10	10	10	1/h	Start-up time 10 s
Normal starting (CLASS 10E)
1 225/1 130/1 030	1 100/979/890	840/748/670	720/641/580	630/561/510	551/490/445	470/416/380	370/328/300	315/279/255	250/220/200	210/186/170	171/153/141	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
15	18	19	21	21	8	17	21	21	21	21	21	1/h	Start-up time 10 s
5	7	7	8	8	1	6	8	8	8	8	8	1/h	Start-up time 20 s
													350% IM
1	9	10	13	13	2	10	13	12	13	13	13	1/h	Start-up time 10 s
1	2	2	4	4	—	2	4	4	4	4	4	1/h	Start-up time 20 s
Heavy startup (CLASS 20E)
980/900/810	920/840/760	570/520/470	520/470/420	500/450/400	284/262/240	272/254/236	258/230/202	231/207/183	200/180/160	162/146/130	141/129/117	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
10	10	10	10	10	10	10	10	10	10	10	10	1/h	Start-up time 20 s
4	4	4	4	4	4	4	4	4	4	4	4	1/h	Start-up time 40 s
													350% IM
7	7	7	7	7	7	7	7	7	7	7	7	1/h	Start-up time 20 s
2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	1/h	Start-up time 40 s
Heavy startup (CLASS 30E)
790/720/650	740/670/600	420/380/340	400/360/320	380/340/300	220/200/180	210/190/170	202/174/160	183/159/135	160/140/120	138/122/106	117/105/93	A	Rated motor current IM; Tu = 40/50/60 °C ON period = 70%; motor protection activated
													300% IM
7	7	7	7	7	7	7	7	7	7	7	7	1/h	Start-up time 20 s
3	3	3	3	3	3	3	3	3	3	3	3	1/h	Start-up time 40 s
													350% IM
4	4	4	4	4	4	4	4	4	4	4	4	1/h	Start-up time 20 s
1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1/h	Start-up time 40 s
Adjustable rated motor current IM
258/1 280	220/1 100	168/840	144/720	114/630	114/570	94/470	74/370	63/315	50/250	42/210	34/171	A	Minimum/maximum
446.9/2 217	381.1/1 905	291/1 454	249.4/1 247	197.5/987	197.5/987	162.8/814	128.2/640	109.1/545	86.6/433	72.7/363	58.9/296	A	Minimum/maximum in inside-delta circuits



جدول سفارش و مشخصات سافت استارترهای زیمنس خانواده 3RW55

ردیف	مدل	مقدار نامی ولتاژ کاری	کنترل ولتاژ منبع تغذیه در AC/DC	نوع اتصال ترمینال	جریان عملیاتی در دمای 40 درجه سانتیگراد	جریان عملیاتی در دمای 50 درجه سانتیگراد	کاتالوگ
1	3RW5513-1HA04	200-480V	24V AC/DC	Screw terminals	13A	11.5A
2	3RW5513-1HA05	200-600V	24V AC/DC	Screw terminals	13A	11.5A
3	3RW5513-1HA14	200-480V	110-250V AC	Screw terminals	13A	11.5A
4	3RW5513-1HA15	200-600V	110-250V AC	Screw terminals	13A	11.5A
5	3RW5513-3HA04	200-480V	24V AC/DC	Spring-type terminals	13A	11.5A
6	3RW5513-3HA05	200-600V	24V AC/DC	Spring-type terminals	13A	11.5A
7	3RW5513-3HA14	200-480V	110-250V AC	Spring-type terminals	13A	11.5A
8	3RW5513-3HA15	200-600V	110-250V AC	Spring-type terminals	13A	11.5A
9	3RW5514-1HA04	200-480V	24V AC/DC	Screw terminals	18A	15.9A
10	3RW5514-1HA05	200-600V	24V AC/DC	Screw terminals	18A	15.9A
11	3RW5514-1HA14	200-480V	110-250V AC	Screw terminals	18A	15.9A
12	3RW5514-1HA15	200-600V	110-250V AC	Screw terminals	18A	15.9A
13	3RW5514-3HA04	200-480V	24V AC/DC	Spring-type terminals	18A	15.9A
14	3RW5514-3HA05	200-600V	24V AC/DC	Spring-type terminals	18A	15.9A
15	3RW5514-3HA14	200-480V	110-250V AC	Spring-type terminals	18A	15.9A
16	3RW5514-3HA15	200-600V	110-250V AC	Spring-type terminals	18A	15.9A
17	3RW5515-1HA04	200-480V	24V AC/DC	Screw terminals	25A	22.3A
18	3RW5515-1HA05	200-600V	24V AC/DC	Screw terminals	25A	22.3A
19	3RW5515-1HA14	200-480V	110-250V AC	Screw terminals	25A	22.3A
20	3RW5515-1HA15	200-600V	110-250V AC	Screw terminals	25A	22.3A
21	3RW5515-3HA04	200-480V	24V AC/DC	Spring-type terminals	25A	22.3A
22	3RW5515-3HA05	200-600V	24V AC/DC	Spring-type terminals	25A	22.3A
23	3RW5515-3HA14	200-480V	110-250V AC	Spring-type terminals	25A	22.3A
24	3RW5515-3HA15	200-600V	110-250V AC	Spring-type terminals	25A	22.3A
25	3RW5516-1HA04	200-480V	24V AC/DC	Screw terminals	32A	28.4A
26	3RW5516-1HA05	200-600V	24V AC/DC	Screw terminals	32A	28.4A
27	3RW5516-1HA14	200-480V	110-250V AC	Screw terminals	32A	28.4A
28	3RW5516-1HA15	200-600V	110-250V AC	Screw terminals	32A	28.4A
29	3RW5516-3HA04	200-480V	24V AC/DC	Spring-type terminals	32A	28.4A
30	3RW5516-3HA05	200-600V	24V AC/DC	Spring-type terminals	32A	28.4A
31	3RW5516-3HA14	200-480V	110-250V AC	Spring-type terminals	32A	28.4A
32	3RW5516-3HA15	200-600V	110-250V AC	Spring-type terminals	32A	28.4A
33	3RW5517-1HA04	200-480V	24V AC/DC	Screw terminals	38A	33.5A
34	3RW5517-1HA05	200-600V	24V AC/DC	Screw terminals	38A	33.5A
35	3RW5517-1HA14	200-480V	110-250V AC	Screw terminals	38A	33.5A
36	3RW5517-1HA15	200-600V	110-250V AC	Screw terminals	38A	33.5A
37	3RW5517-3HA04	200-480V	24V AC/DC	Spring-type terminals	38A	33.5A
38	3RW5517-3HA05	200-600V	24V AC/DC	Spring-type terminals	38A	33.5A
39	3RW5517-3HA14	200-480V	110-250V AC	Spring-type terminals	38A	33.5A
40	3RW5517-3HA15	200-600V	110-250V AC	Spring-type terminals	38A	33.5A
41	3RW5521-1HA06	200-690V	24V AC/DC	Screw terminals	25A	22.3A
42	3RW5521-1HA16	200-690V	110-250V AC	Screw terminals	25A	22.3A
43	3RW5521-3HA06	200-690V	24V AC/DC	Spring-type terminals	25A	22.3A
44	3RW5521-3HA16	200-690V	110-250V AC	Spring-type terminals	25A	22.3A
45	3RW5524-1HA04	200-480V	24V AC/DC	Spring-type terminals	47A	41.6A
46	3RW5524-1HA06	200-690V	24V AC/DC	Spring-type terminals	47A	41.6A
47	3RW5524-1HA14	200-480V	110-250V AC	Spring-type terminals	47A	41.6A
48	3RW5524-1HA16	200-690V	110-250V AC	Spring-type terminals	47A	41.6A
49	3RW5524-3HA04	200-480V	24V AC/DC	Screw terminals	47A	41.6A
50	3RW5524-3HA06	200-690V	24V AC/DC	Screw terminals	47A	41.6A
51	3RW5524-3HA14	200-480V	110-250V AC	Screw terminals	47A	41.6A
52	3RW5524-3HA16	200-690V	110-250V AC	Screw terminals	47A	41.6A
53	3RW5525-1HA04	200-480V	24V AC/DC	Spring-type terminals	63A	55.5A
54	3RW5525-1HA06	200-690V	24V AC/DC	Spring-type terminals	63A	55.5A
55	3RW5525-1HA14	200-480V	110-250V AC	Spring-type terminals	63A	55.5A
56	3RW5525-1HA16	200-690V	110-250V AC	Spring-type terminals	63A	55.5A
57	3RW5525-3HA04	200-480V	24V AC/DC	Screw terminals	63A	55.5A
58	3RW5525-3HA06	200-690V	24V AC/DC	Screw terminals	63A	55.5A
59	3RW5525-3HA14	200-480V	110-250V AC	Screw terminals	63A	55.5A
60	3RW5525-3HA16	200-690V	110-250V AC	Screw terminals	63A	55.5A
61	3RW5526-1HA04	200-480V	24V AC/DC	Spring-type terminals	77A	68A
62	3RW5526-1HA06	200-690V	24V AC/DC	Spring-type terminals	77A	68A
63	3RW5526-1HA14	200-480V	110-250V AC	Spring-type terminals	77A	68A
64	3RW5526-1HA16	200-690V	110-250V AC	Spring-type terminals	77A	68A
65	3RW5526-3HA04	200-480V	24V AC/DC	Screw terminals	77A	68A
66	3RW5526-3HA06	200-690V	24V AC/DC	Screw terminals	77A	68A
67	3RW5526-3HA14	200-480V	110-250V AC	Screw terminals	77A	68A
68	3RW5526-3HA16	200-690V	110-250V AC	Screw terminals	77A	68A
69	3RW5527-1HA04	200-480V	24V AC/DC	Spring-type terminals	93A	82.5A
70	3RW5527-1HA06	200-690V	24V AC/DC	Spring-type terminals	93A	82.5A
71	3RW5527-1HA14	200-480V	110-250V AC	Spring-type terminals	93A	82.5A
72	3RW5527-1HA16	200-690V	110-250V AC	Spring-type terminals	93A	82.5A
73	3RW5527-3HA04	200-480V	24V AC/DC	Screw terminals	93A	82.5A
74	3RW5527-3HA06	200-690V	24V AC/DC	Screw terminals	93A	82.5A
75	3RW5527-3HA14	200-480V	110-250V AC	Screw terminals	93A	82.5A
76	3RW5527-3HA16	200-690V	110-250V AC	Screw terminals	93A	82.5A
77	3RW5534-2HA04	200-480V	24V AC/DC	Spring-type terminals	113A	101A
78	3RW5534-2HA06	200-690V	24V AC/DC	Spring-type terminals	113A	101A
79	3RW5534-2HA14	200-480V	110-250V AC	Spring-type terminals	113A	101A
80	3RW5534-2HA16	200-690V	110-250V AC	Spring-type terminals	113A	101A
81	3RW5534-6HA04	200-480V	24V AC/DC	Screw terminals	113A	101A
82	3RW5534-6HA06	200-690V	24V AC/DC	Screw terminals	113A	101A
83	3RW5534-6HA14	200-480V	110-250V AC	Screw terminals	113A	101A
84	3RW5534-6HA16	200-690V	110-250V AC	Screw terminals	113A	101A
85	3RW5535-2HA04	200-480V	24V AC/DC	Spring-type terminals	143A	128A
86	3RW5535-2HA06	200-690V	24V AC/DC	Spring-type terminals	143A	128A
87	3RW5535-2HA14	200-480V	110-250V AC	Spring-type terminals	143A	128A
88	3RW5535-2HA16	200-690V	110-250V AC	Spring-type terminals	143A	128A
89	3RW5535-6HA04	200-480V	24V AC/DC	Screw terminals	143A	128A
90	3RW5535-6HA06	200-690V	24V AC/DC	Screw terminals	143A	128A
91	3RW5535-6HA14	200-480V	110-250V AC	Screw terminals	143A	128A
92	3RW5535-6HA16	200-690V	110-250V AC	Screw terminals	143A	128A
93	3RW5536-2HA04	200-480V	24V AC/DC	Spring-type terminals	171A	153A
94	3RW5536-2HA06	200-690V	24V AC/DC	Spring-type terminals	171A	153A
95	3RW5536-2HA14	200-480V	110-250V AC	Spring-type terminals	171A	153A
96	3RW5536-2HA16	200-690V	110-250V AC	Spring-type terminals	171A	153A
97	3RW5536-6HA04	200-480V	24V AC/DC	Screw terminals	171A	153A
98	3RW5536-6HA06	200-690V	24V AC/DC	Screw terminals	171A	153A
99	3RW5536-6HA14	200-480V	110-250V AC	Screw terminals	171A	153A
100	3RW5536-6HA16	200-690V	110-250V AC	Screw terminals	171A	153A
101	3RW5543-2HA04	200-480V	24V AC/DC	Spring-type terminals	210A	186A
102	3RW5543-2HA06	200-690V	24V AC/DC	Spring-type terminals	210A	186A
103	3RW5543-2HA14	200-480V	110-250V AC	Spring-type terminals	210A	186A
104	3RW5543-2HA16	200-690V	110-250V AC	Spring-type terminals	210A	186A
105	3RW5543-6HA04	200-480V	24V AC/DC	Screw terminals	210A	186A
106	3RW5543-6HA06	200-690V	24V AC/DC	Screw terminals	210A	186A
107	3RW5543-6HA14	200-480V	110-250V AC	Screw terminals	210A	186A
108	3RW5543-6HA16	200-690V	110-250V AC	Screw terminals	210A	186A
109	3RW5544-2HA04	200-480V	24V AC/DC	Spring-type terminals	250A	220A
110	3RW5544-2HA06	200-690V	24V AC/DC	Spring-type terminals	250A	220A
111	3RW5544-2HA14	200-480V	110-250V AC	Spring-type terminals	250A	220A
112	3RW5544-2HA16	200-690V	110-250V AC	Spring-type terminals	250A	220A
113	3RW5544-6HA04	200-480V	24V AC/DC	Screw terminals	250A	220A
114	3RW5544-6HA06	200-690V	24V AC/DC	Screw terminals	250A	220A
115	3RW5544-6HA14	200-480V	110-250V AC	Screw terminals	250A	220A
116	3RW5544-6HA16	200-690V	110-250V AC	Screw terminals	250A	220A
117	3RW5545-2HA04	200-480V	24V AC/DC	Spring-type terminals	315A	279A
118	3RW5545-2HA06	200-690V	24V AC/DC	Spring-type terminals	315A	279A
119	3RW5545-2HA14	200-480V	110-250V AC	Spring-type terminals	315A	279A
120	3RW5545-2HA16	200-690V	110-250V AC	Spring-type terminals	315A	279A
121	3RW5545-6HA04	200-480V	24V AC/DC	Screw terminals	315A	279A
122	3RW5545-6HA06	200-690V	24V AC/DC	Screw terminals	315A	279A
123	3RW5545-6HA14	200-480V	110-250V AC	Screw terminals	315A	279A
124	3RW5545-6HA16	200-690V	110-250V AC	Screw terminals	315A	279A
125	3RW5546-2HA04	200-480V	24V AC/DC	Spring-type terminals	370A	328A
126	3RW5546-2HA06	200-690V	24V AC/DC	Spring-type terminals	370A	328A
127	3RW5546-2HA14	200-480V	110-250V AC	Spring-type terminals	370A	328A
128	3RW5546-2HA16	200-690V	110-250V AC	Spring-type terminals	370A	328A
129	3RW5546-6HA04	200-480V	24V AC/DC	Screw terminals	370A	328A
130	3RW5546-6HA06	200-690V	24V AC/DC	Screw terminals	370A	328A
131	3RW5546-6HA14	200-480V	110-250V AC	Screw terminals	370A	328A
132	3RW5546-6HA16	200-690V	110-250V AC	Screw terminals	370A	328A
133	3RW5547-2HA04	200-480V	24V AC/DC	Spring-type terminals	470A	416A
134	3RW5547-2HA06	200-690V	24V AC/DC	Spring-type terminals	470A	416A
135	3RW5547-2HA14	200-480V	110-250V AC	Spring-type terminals	470A	416A
136	3RW5547-2HA16	200-690V	110-250V AC	Spring-type terminals	470A	416A
137	3RW5547-6HA04	200-480V	24V AC/DC	Screw terminals	470A	416A
138	3RW5547-6HA06	200-690V	24V AC/DC	Screw terminals	470A	416A
139	3RW5547-6HA14	200-480V	110-250V AC	Screw terminals	470A	416A
140	3RW5547-6HA16	200-690V	110-250V AC	Screw terminals	470A	416A
141	3RW5548-2HA04	200-480V	24V AC/DC	Spring-type terminals	570A	504A
142	3RW5548-2HA06	200-690V	24V AC/DC	Spring-type terminals	570A	504A
143	3RW5548-2HA14	200-480V	110-250V AC	Spring-type terminals	570A	504A
144	3RW5548-2HA16	200-690V	110-250V AC	Spring-type terminals	570A	504A
145	3RW5548-6HA04	200-480V	24V AC/DC	Screw terminals	570A	504A
146	3RW5548-6HA06	200-690V	24V AC/DC	Screw terminals	570A	504A
147	3RW5548-6HA14	200-480V	110-250V AC	Screw terminals	570A	504A
148	3RW5548-6HA16	200-690V	110-250V AC	Screw terminals	570A	504A
149	3RW5552-2HA04	200-480V	24V AC/DC	Spring-type terminals	630A	561A
150	3RW5552-2HA06	200-690V	24V AC/DC	Spring-type terminals	630A	561A
151	3RW5552-2HA14	200-480V	110-250V AC	Spring-type terminals	630A	561A
152	3RW5552-2HA16	200-690V	110-250V AC	Spring-type terminals	630A	561A
153	3RW5552-6HA04	200-480V	24V AC/DC	Screw terminals	630A	561A
154	3RW5552-6HA06	200-690V	24V AC/DC	Screw terminals	630A	561A
155	3RW5552-6HA14	200-480V	110-250V AC	Screw terminals	630A	561A
156	3RW5552-6HA16	200-690V	110-250V AC	Screw terminals	630A	561A
157	3RW5553-2HA04	200-480V	24V AC/DC	Spring-type terminals	720A	641A
158	3RW5553-2HA06	200-690V	24V AC/DC	Spring-type terminals	720A	641A
159	3RW5553-2HA14	200-480V	110-250V AC	Spring-type terminals	720A	641A
160	3RW5553-2HA16	200-690V	110-250V AC	Spring-type terminals	720A	641A
161	3RW5553-6HA04	200-480V	24V AC/DC	Screw terminals	720A	641A
162	3RW5553-6HA06	200-690V	24V AC/DC	Screw terminals	720A	641A
163	3RW5553-6HA14	200-480V	110-250V AC	Screw terminals	720A	641A
164	3RW5553-6HA16	200-690V	110-250V AC	Screw terminals	720A	641A
165	3RW5554-2HA04	200-480V	24V AC/DC	Spring-type terminals	840A	748A
166	3RW5554-2HA06	200-690V	24V AC/DC	Spring-type terminals	840A	748A
167	3RW5554-2HA14	200-480V	110-250V AC	Spring-type terminals	840A	748A
168	3RW5554-2HA16	200-690V	110-250V AC	Spring-type terminals	840A	748A
169	3RW5554-6HA04	200-480V	24V AC/DC	Screw terminals	840A	748A
170	3RW5554-6HA06	200-690V	24V AC/DC	Screw terminals	840A	748A
171	3RW5554-6HA14	200-480V	110-250V AC	Screw terminals	840A	748A
172	3RW5554-6HA16	200-690V	110-250V AC	Screw terminals	840A	748A
173	3RW5556-2HA04	200-480V	24V AC/DC	Spring-type terminals	1100A	979A
174	3RW5556-2HA06	200-690V	24V AC/DC	Spring-type terminals	1100A	979A
175	3RW5556-2HA14	200-480V	110-250V AC	Spring-type terminals	1100A	979A
176	3RW5556-2HA16	200-690V	110-250V AC	Spring-type terminals	1100A	979A
177	3RW5556-6HA04	200-480V	24V AC/DC	Screw terminals	1100A	979A
178	3RW5556-6HA06	200-690V	24V AC/DC	Screw terminals	1100A	979A
179	3RW5556-6HA14	200-480V	110-250V AC	Screw terminals	1100A	979A
180	3RW5556-6HA16	200-690V	110-250V AC	Screw terminals	1100A	979A
181	3RW5558-2HA04	200-480V	24V AC/DC	Spring-type terminals	1280A	1139A
182	3RW5558-2HA06	200-690V	24V AC/DC	Spring-type terminals	1280A	1139A
183	3RW5558-2HA14	200-480V	110-250V AC	Spring-type terminals	1280A	1139A
184	3RW5558-2HA16	200-690V	110-250V AC	Spring-type terminals	1280A	1139A
185	3RW5558-6HA04	200-480V	24V AC/DC	Screw terminals	1280A	1139A
186	3RW5558-6HA06	200-690V	24V AC/DC	Screw terminals	1280A	1139A
187	3RW5558-6HA14	200-480V	110-250V AC	Screw terminals	1280A	1139A
188	3RW5558-6HA16	200-690V	110-250V AC	Screw terminals	1280A	1139A
