کنترل موتور در مرحله راه اندازی و در مرحله توقف
مناسب برای شبکه 3 فاز 380 تا 415 ولت 50/60 هرتز با توان 1.5 تا 3 کیلووات
مجهز به خروجی 24 VDC داخلی
دارای 3 عدد پتانسیومتر جهت تنظیم رمان های راه انداری، توقف و ولتاژ اولیه
دارای ابعاد کوچک
دارای کنتاکتور کنارگذر (BY PASS) داخلی
دارای فانکشن BOOST برای کاربردهای خاص
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

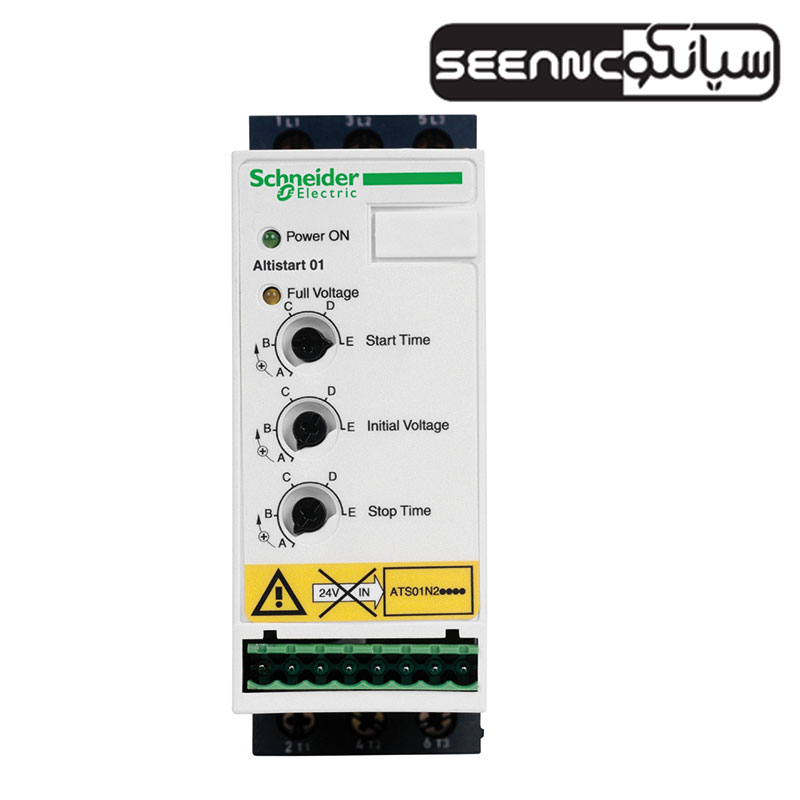

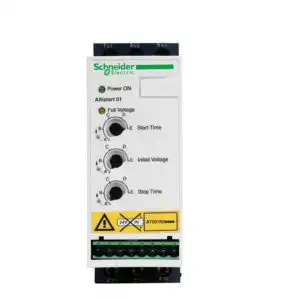

معرفی و خرید سافت استارتر اشنایدر فرانسه مدل Schneider ATS01N206QN
سافت استارتر اشنایدر مدل ATS01N206QN یکی از محصولات پرکاربرد و پرفروش برند مطرح Schneider Electric فرانسه در دسته سافت‌استارترهای آنالوگ محسوب می‌شود. این مدل با طراحی ساده، عملکرد قابل‌اعتماد و کیفیت ساخت بالا، گزینه‌ای ایده‌آل برای راه‌اندازی نرم انواع موتورهای سه‌فاز با توان 1.5 تا 3 کیلووات است.
مشخصات فنی سافت استارتر ATS01N206QN:
-
ولتاژ کاری: 230 تا 440 ولت AC (سه‌فاز)
-
توان قابل پشتیبانی: 1.5 کیلووات در 230V / 3 کیلووات در 400V
-
نوع عملکرد: آنالوگ
-
قابلیت نصب: روی ریل (DIN Rail) یا صفحه تابلو
-
دمای کاری: تا 60 درجه سانتی‌گراد
-
مدل کنترل: Soft Start / Soft Stop
ویژگی‌ها و امکانات سافت استارتر اشنایدر الکتریک مدل ATS01N206QN
سافت استارتر ATS01N206QN یکی از مدل‌های پرکاربرد شرکت اشنایدر الکتریک فرانسه است که برای کنترل نرم و ایمن راه‌اندازی و توقف موتورهای سه‌فاز طراحی شده است. در ادامه، ویژگی‌های کلیدی این محصول آورده شده است:
-
امکان تنظیم زمان راه‌اندازی بین 5 تا 10 ثانیه برای استارت نرم و کاهش تنش اولیه روی موتور
-
طراحی جمع‌وجور با ابعاد کوچک، مناسب برای نصب در فضاهای محدود
-
مجهز به سه عدد پتانسیومتر جهت تنظیم مدت زمان راه‌اندازی، مدت زمان توقف و ولتاژ اولیه
-
نصب و سیم‌کشی آسان با کاربری ساده
-
دارای سیگنال‌های نوری نشان‌دهنده وضعیت موتور در حین راه‌اندازی و توقف
-
مناسب برای شبکه سه‌فاز 380 تا 415 ولت با فرکانس 50 یا 60 هرتز و توان 1.5 تا 3 کیلووات
-
مجهز به خروجی داخلی 24 ولت DC برای تغذیه تجهیزات کنترلی
-
دارای کنتاکتور کنارگذر داخلی (Bypass) جهت کاهش تلفات انرژی پس از استارت
-
قابلیت توقف نرم (Soft Stop) برای افزایش طول عمر تجهیزات متصل به موتور
-
دارای عملکرد تقویتی یا Boost برای کاربردهایی که نیاز به گشتاور اولیه بالا دارند
در زیر جدولی را به سفارش شرکت اشنایدر آورده ایم که بهترین ترکیب را برای سافت استارترهای اشنایدر نشان می دهد:
Motor |
Starter (Class 10) |
Circuit breaker |
Rating(A) |
Contactor |
Switch ordisconnectswitch |
aM fusesRefrence |
Rating |
I²t(A²s) |
ThermaloverloadRelay |
|
(KW) |
(A) |
|||||||||
|
0.37 |
0.98 |
ATS01N103FT |
GV2ME05 |
1 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0306 or LRD05 |
|
0.55 |
1.5 |
ATS01N103FT |
GV2ME06 |
1.6 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0307 or LRD06 |
|
0.75 |
2 |
ATS01N103FT |
GV2ME07 |
2.5 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0308 or LRD07 |
|
1.1 |
2.5 |
ATS01N103FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
||
|
1.5 |
3.5 |
ATS01N106FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
|
ATS01N206QN |
4 |
LC1K06 or |
6 |
265 |
LR2K0310 or |
|||||
|
2.2 |
5 |
ATS01N106FT |
GV2ME10 |
6.3 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
|
ATS01N206QN |
6.3 |
LC1K09 or |
8 |
265 |
LR2K0312 or |
|||||
|
3 |
6.5 |
ATS01N106FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
|
ATS01N206QN |
9 |
LC1K09 or |
12 |
265 |
LR2K0314 or |
|||||
|
4 |
8.4 |
ATS01N109FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
|
ATS01N209QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
||
|
5.5 |
11 |
ATS01N112FT |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
|
ATS01N212QN |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
||
|
7.5 |
14.8 |
ATS01N125FT |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
||
|
9 |
18.1 |
ATS01N125FT |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
||
|
11 |
21 |
ATS01N125FT |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
|
ATS01N222QN |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
||
|
15 |
28.5 |
ATS01N232QN |
GV2ME32 |
32 |
LC1D32 |
GK1EM |
DF2EA40 |
40 |
7200 |
LRD3353 |
نکته: برای اطلاع از پیشنهادات کمپانی برای عملکرد بهتر سافت استارتر Schneider ATS01N206QN، تجهیزات داخل جدول به صورت لینک قرار گرفته است.
جدول مشخصات فنی سافت استارتر اشنایدر الکتریک فرانسه مدل ATS01N206QN
|
سری محصول |
Altistart 01 |
|
نوع محصول |
Soft starter |
|
موتور ها قابل کنترل |
Asynchronous motor |
|
دامنه کاربرد |
Simple machine |
|
نام کوتاه محصول |
ATS01 |
|
تعداد فاز های شبکه |
Phase 3 |
|
نرخ ولتاژ تغذیه [Us] |
V: 380…415 V-10…10% |
|
توان موتور (kW) |
3kW, 3 phases at 380…415 V |
|
IcL نرخ جریان استارت |
6A |
|
رده استفاده |
AC-53B conforms to EN/IEC 60947-4-2 |
|
جریان مصرفی |
30A rated load current |
|
نوع استارت |
Start of voltage rise |
|
توان مصرفی بر حسب W |
4W at full load and at end of starting |
