مناسب برای شبکه 3 فاز 200 … 480 ولت 50/60 هرتز با توان 15 کیلو وات
کنترل موتور در مرحله راه اندازی و در مرحله توقف
طراحی کوچک و سهولت در کابل کشی
دارای ۲ عدد LED جهت تشخیص وضعیت کاری دستگاه
قابلیت پیکربندی آسان و کاربرد ترکیبی با سایر تجهیزات
مجهز به خروجی ۲۴ VDC داخلی
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

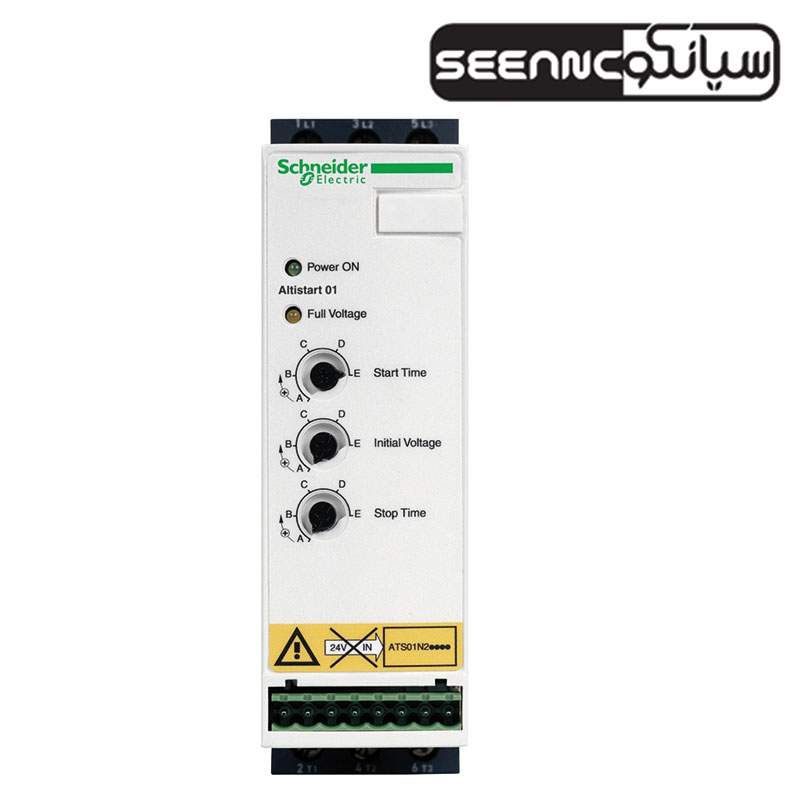

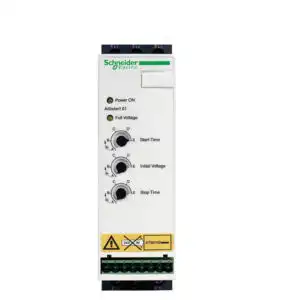

معرفی و خرید سافت استارتر اشنایدر الکتریک فرانسه مدل Schneider ATS01N232QN
سافت استارتر اشنایدر مدل ATS01N232QN انتخابی مناسب برای راه‌اندازی نرم و ایمن موتورهای آسنکرون و ماشین‌آلات ساده در محیط‌های صنعتی است. این تجهیز، محصول برند معتبر اشنایدر الکتریک فرانسه بوده و در دسته سافت استارترهای آنالوگ قرار دارد. طراحی این مدل با سه عدد پتاسیومتر امکان تنظیم زمان رمپ استارت، زمان رمپ توقف و ولتاژ شروع به کار را فراهم می‌کند و به شما اجازه می‌دهد عملکرد موتور را به طور دقیق با نیازهای کاربردی تنظیم کنید.
استفاده از این سافت استارتر باعث کاهش ضربات مکانیکی به موتور و تجهیزات متصل به آن، کاهش جریان راه‌اندازی و در نهایت افزایش عمر مفید سیستم خواهد شد. در صنایع مختلف که کنترل فرآیند و حفاظت از تجهیزات اهمیت بالایی دارد، سافت استارتر ATS01N232QN می‌تواند گزینه‌ای اقتصادی و کارآمد محسوب شود.
این سافت استارتر با محدودسازی گشتاور در زمان استارت و استاپ موتور، مانع از ایجاد شوک‌های ناگهانی به موتور و تاسیسات متصل به آن می‌شود. به همین دلیل در کاربردهایی مانند نوار نقاله‌ها، پمپ‌های کوچک، فن‌ها، ماشین‌آلات فرآیندی و سیستم‌های اتوماسیون صنعتی، بسیار مورد استفاده قرار می‌گیرد.
فروشگاه تجهیزات صنعتی ات کنترل به عنوان تأمین‌کننده و نمایندگی رسمی محصولات اشنایدر الکتریک، انواع سافت استارتر و درایو این برند را با گارانتی اصلی، قیمت رقابتی و پشتیبانی تخصصی در سراسر ایران ارائه می‌دهد. جهت مشاوره یا ثبت سفارش با ما در ارتباط باشید.
در زیر جدولی را برای شما در نظر گرفته ایم که بهترین ترکیب با سافت استارتر اشنایدر مدل ATS01N232QN را نشان می دهد:
Motor |
Starter (Class 10) |
Circuit breaker |
Rating(A) |
Contactor |
Switch ordisconnectswitch |
aM fusesRefrence |
Rating |
I²t(A²s) |
ThermaloverloadRelay |
|
(KW) |
(A) |
|||||||||
|
0.37 |
0.98 |
ATS01N103FT |
GV2ME05 |
1 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0306 or LRD05 |
|
0.55 |
1.5 |
ATS01N103FT |
GV2ME06 |
1.6 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0307 or LRD06 |
|
0.75 |
2 |
ATS01N103FT |
GV2ME07 |
2.5 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0308 or LRD07 |
|
1.1 |
2.5 |
ATS01N103FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531
|
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
||
|
1.5 |
3.5 |
ATS01N106FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
||
|
2.2 |
5 |
ATS01N106FT |
GV2ME10 |
6.3 |
LC1K06 or LC1D09 |
LS1D2531
|
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
|
ATS01N206QN |
GV2ME10 |
6.3 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
||
|
3 |
6.5 |
ATS01N106FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
|
ATS01N206QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
||
|
4 |
8.4 |
ATS01N109FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
|
ATS01N209QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
||
|
5.5 |
11 |
ATS01N112FT |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
|
ATS01N212QN |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
||
|
7.5 |
14.8 |
ATS01N125FT |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
||
|
9 |
18.1 |
ATS01N125FT |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
||
|
11 |
21 |
ATS01N125FT |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
|
ATS01N222QN |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
||
|
15 |
28.5 |
ATS01N232QN |
GV2ME32 |
32 |
LC1D32 |
GK1EM |
DF2EA40 |
40 |
7200 |
LRD3353 |
لیست تجهیزات پیشنهادی شرکت اشنایدر، سازگار با سافت استارتر ATS01N232QN:
کلید حرارتی |
کنتاکتور |
سوئیچ |
فیوز |
بی متال |
دسته‌بندی سافت استارترهای اشنایدر
شرکت اشنایدر الکتریک سافت استارترهای خود را در دو دسته کلی آنالوگ و دیجیتال به بازار عرضه می‌کند:
-
ATS01 (آنالوگ): مخصوص کاربردهای ساده و سبک، مناسب برای موتورهای تک‌فاز و سه‌فاز
-
ATS22 (دیجیتال): مناسب برای کاربردهای متوسط صنعتی با کنتاکتور بای‌پس داخلی
-
ATS48 (دیجیتال): ویژه کاربردهای متوسط تا سنگین، بدون کنتاکتور بای‌پس داخلی
ویژگی‌ها و امکانات سافت استارتر Schneider ATS01N232QN
-
سازگار با شبکه‌های سه‌فاز 200 تا 480 ولت با فرکانس 50 یا 60 هرتز
-
قابل استفاده برای موتورهایی با توان تا 15 کیلووات
-
کنترل نرم در مرحله راه‌اندازی و توقف موتور
-
طراحی فشرده و نصب آسان با کابل‌کشی ساده
-
دارای دو LED جهت نمایش وضعیت عملکرد
-
مجهز به خروجی داخلی 24 ولت DC
-
دارای سه پتانسیومتر برای تنظیم زمان استارت، زمان توقف و ولتاژ شروع
-
قابلیت استفاده همراه با تجهیزات سری TeSys® U
-
دارای کنتاکتور داخلی بای‌پس برای کاهش تلفات در شرایط پایدار
-
دارای کنتاکت اعلام پایان راه‌اندازی
-
امکان تنظیم گشتاور راه‌اندازی بدون ایجاد پرش یا ضربه ناگهانی
جدول مشخصات فنی سافت استارتر اشنایدر الکتریک فرانسه مدل ATS01N232QN
|
سری محصول |
Altistart 01 |
|
نوع محصول |
Soft starter |
|
موتور ها قابل کنترل |
Asynchronous motor |
|
دامنه کاربرد |
Simple machine |
|
نام کوتاه محصول |
ATS01 |
|
تعداد فاز های شبکه |
Phase 3 |
|
نرخ ولتاژ تغذیه [Us] |
380to 415 V-10 to 10% |
|
توان موتور (kW) |
15kW, 3 phases at 380 to 415 V |
|
IcL نرخ جریان استارت |
32A |
|
رده استفاده |
AC-53B conforms to EN/IEC 60947-4-2 |
|
جریان مصرفی |
160A rated load current |
|
نوع استارت |
Start of voltage rise |
|
توان مصرفی بر حسب W |
4.5W at full load and at end of starting |
