کلید حرارتی اشنایدر GV2ME22
بزرگنمایی تصویر

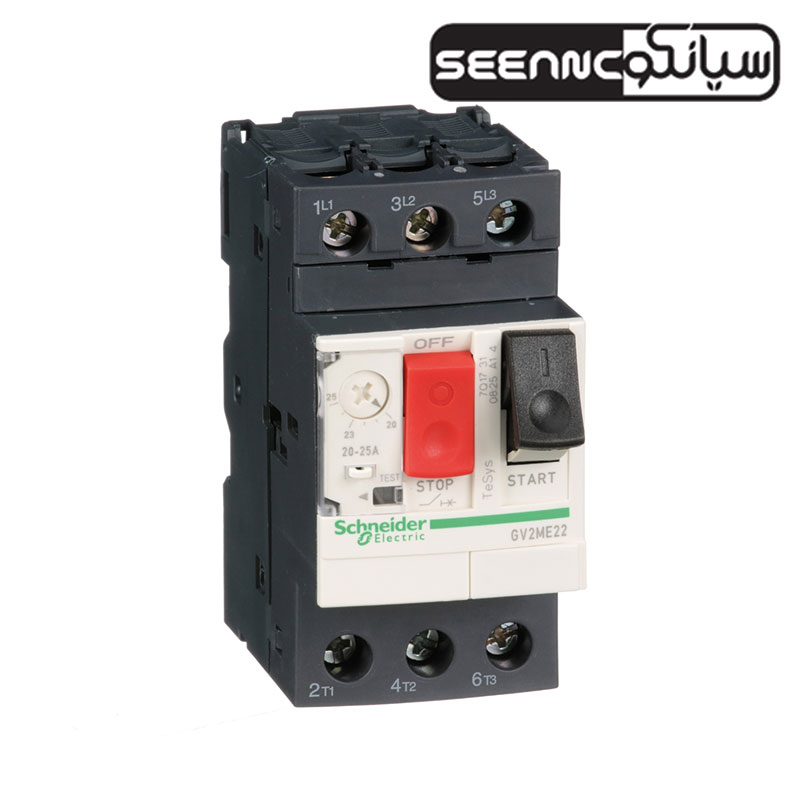

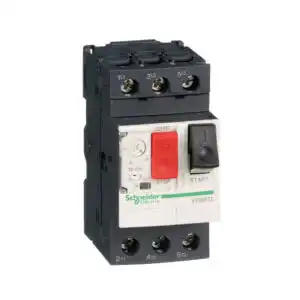

کلید حرارتی اشنایدر مدل GV2ME22

شستی قطع و وصل برای کنترل دستی کلید

 دارای ولوم تنظیم جریان روی کلید

 دارای کلید تست می باشند

 قابلیت قطع و وصل زیر بار می باشند

 قابلیت تنظیم دقیق جریان دلخواه

به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...

تماس بگیرید

افزودن به علاقه مندی
مقایسه
Categories: , Tags: , , , , , , , , , , , , , , , ,
0 نفر در حال مشاهده این محصول هستند!

ارسال رایگان

برای محصولات مختلف

ضمانت اصالت

محصولات اورجینال و گارانتی

پشتیبانی فنی

مشاوره خرید محصول و تعمیرات

تحویل فوری

سریع ترین زمان

معرفی کلید حرارتی اشنایدر مدل Schneider GV2ME22

رنج جریان 20 تا 25 آمپر | حفاظت کامل الکتروموتور | ساخت فرانسه

کلید حرارتی مغناطیسی مدل GV2ME22 از سری TeSys GV2 شرکت اشنایدر الکتریک فرانسه، یکی از پرکاربردترین تجهیزات حفاظتی برای راه‌اندازی، کنترل و محافظت از الکتروموتورهای سه‌فاز در مدارهای صنعتی است. این کلید با رنج جریان قابل تنظیم از 20 تا 25 آمپر، از موتور در برابر اضافه بار، اتصال کوتاه، جریان مغناطیسی بالا و خطاهای عملکردی محافظت می‌کند.

برخلاف بی‌متال‌ها که صرفاً در برابر اضافه بار حرارتی عمل می‌کنند، کلیدهای حرارتی مانند GV2ME22 توانایی تشخیص و قطع مدار در شرایط بروز جریان‌های مغناطیسی شدید (مانند اتصال فاز به فاز، اتصال بدنه یا نول) را نیز دارا هستند و از این جهت انتخاب بسیار مطمئنی برای حفاظت موتور هستند.

مشخصات فنی کلید حرارتی Schneider GV2ME22

  • برند: اشنایدر الکتریک – Schneider Electric

  • کد فنی: GV2ME22

  • رنج جریان قابل تنظیم: 20 تا 25 آمپر

  • نوع کلید: حرارتی – مغناطیسی (MPCB)

  • توانایی قطع زیر بار بدون نیاز به کنتاکتور

  • مکانیزم قطع در شرایط:

    • اضافه بار حرارتی

    • اتصال کوتاه و افزایش جریان مغناطیسی

  • ولوم تنظیم جریان روی بدنه کلید

  • دارای شستی قطع و وصل دستی

  • دارای کلید تست برای بررسی عملکرد صحیح

  • قابلیت تنظیم دقیق جریان متناسب با الکتروموتور

  • نصب آسان در تابلو برق‌های صنعتی

دانلود دیتا شیت و رابط کاربردی محصول

                                راهنمای کاربری کار با دستگاه

جدول مشخصات فنی کلید حرارتی Schneider GV2ME22


poles description
3P
network type
AC
utilisation category
AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2
network frequency
50/60 Hz conforming to IEC 60947-4-1
fixing mode
35 mm symmetrical DIN rail: clipped
Panel screwed with adaptor plate)
operating position
Any position
motor power kW
11 kW 400/415 V AC 50/60 Hz
15 kW 500 V AC 50/60 Hz
breaking capacity
3 kA Icu 690 V AC 50/60 Hz IEC 60947-2
15 kA Icu 400/415 V AC 50/60 Hz IEC 60947-2
50 kA Icu 230/240 V AC 50/60 Hz IEC 60947-2
6 kA Icu 440 V AC 50/60 Hz IEC 60947-2
4 kA Icu 500 V AC 50/60 Hz IEC 60947-2
[Ics] rated service short-circuit breaking capacity
100 % 230/240 V AC 50/60 Hz IEC 60947-2
75 % 690 V AC 50/60 Hz IEC 60947-2
75 % 500 V AC 50/60 Hz IEC 60947-2
50 % 440 V AC 50/60 Hz IEC 60947-2
40 % 400/415 V AC 50/60 Hz IEC 60947-2
control type
Push-button
Line Rated Current
25 A
thermal protection adjustment range
20…25 A
magnetic tripping current
327 A
[Ue] rated operational voltage
690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] rated insulation voltage
690 V AC 50/60 Hz IEC 60947-2
[Ith] conventional free air thermal current
25 A IEC 60947-4-1
[Uimp] rated impulse withstand voltage
6 kV IEC 60947-2
power dissipation per pole
2.5 W
mechanical durability
100000 cycles
electrical durability
100000 cycles AC-3 440 V
maximum operating rate
25 cyc/h
rated duty
Continuous conforming to IEC 60947-4-1
tightening torque
15.05 lbf.in (1.7 N.m) screw clamp terminals
suitability for isolation
Yes conforming to IEC 60947-1
phase failure sensitivity
Yes IEC 60947-4-1
height
3.50 in (89 mm)
width
1.77 in (45 mm)
depth
3.09 in (78.5 mm)
Net Weight
0.57 lb(US) (0.26 kg)
