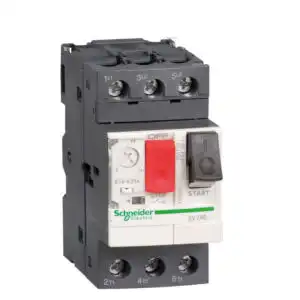

معرفی و خرید کلید حرارتی موتور اشنایدر مدل Schneider GV2ME04
کلید حرارتی GV2ME04 از سری محصولات حفاظتی شرکت اشنایدر الکتریک فرانسه است که برای محافظت از الکتروموتورهای سهفاز در برابر اضافهبار (Overload) و اتصال کوتاه (Short Circuit) طراحی شده است. این کلید با بازه جریانی 0.4 تا 0.63 آمپر مناسب راهاندازی و حفاظت موتورها با توان پایین در صنایع سبک و نیمهسنگین میباشد.
GV2ME04 بهصورت مغناطیسی-حرارتی عمل میکند و علاوهبر حفاظت اتوماتیک، دارای شستیهای دستی Start/Stop نیز هست که امکان کنترل مستقیم روشن و خاموش موتور را فراهم میکند.
ویژگیهای کلید محافظ موتور GV2ME04
-
رنج تنظیم جریان: 0.4 تا 0.63 آمپر
-
قابلیت قطع و وصل زیر بار
-
حفاظت مغناطیسی و حرارتی توأمان
-
دارای شستی Start و Stop جهت کنترل دستی موتور
-
مجهز به ولوم تنظیم جریان برای تنظیم دقیق مطابق مشخصات موتور
-
دارای کلید Test برای بررسی عملکرد مدار در شرایط واقعی
-
نصب آسان روی ریل DIN
-
طراحی فشرده و استاندارد مناسب تابلوهای برق صنعتی
کاربردهای کلید حرارتی GV2ME04
-
حفاظت از موتورهای سهفاز با جریان نامی پایین
-
نصب در تابلوهای فرمان و قدرت صنعتی
-
استفاده در تجهیزات کوچک نظیر پمپهای کم توان، فنهای صنعتی، ماشینآلات سبک
-
مناسب برای خطوط تولید، تهویه صنعتی، دستگاههای بستهبندی و کنترل فرآیند
دانلود دیتا شیت و راهنمای کاربردی محصول
جدول مشخصات فنی کلید حرارتی Schneider GV2ME04
| number of poles |
3P
|
|---|---|
| network type |
AC
|
| utilisation category |
AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2 |
| network frequency |
50/60 Hz conforming to IEC 60947-4-1
|
| fixing mode |
35 mm symmetrical DIN rail: clipped
Panel screwed with adaptor plate) |
| operating position |
Any position
|
| motor power kW |
0.12 kW at 400/415 V AC 50/60 Hz
0.18 kW at 400/415 V AC 50/60 Hz 0.37 kW at 690 V AC 50/60 Hz |
| breaking capacity |
100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
100 % at 690 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 |
| control type |
Push-button
|
| Line Rated Current |
0.63 A
|
| thermal protection adjustment range |
0.4…0.63 A
|
| magnetic tripping current |
8 A
|
| [Ue] rated operational voltage |
690 V AC 50/60 Hz conforming to IEC 60947-2
|
| [Ui] rated insulation voltage |
690 V AC 50/60 Hz IEC 60947-2
|
| [Ith] conventional free air thermal current |
25 A IEC 60947-4-1
|
| [Uimp] rated impulse withstand voltage |
6 kV IEC 60947-2
|
| power dissipation per pole |
2.5 W
|
| mechanical durability |
100000 cycles
|
| electrical durability |
100000 cycles AC-3 440 V
|
| maximum operating rate |
25 cyc/h
|
| rated duty |
Continuous conforming to IEC 60947-4-1
|
| tightening torque |
1.7 N.m screw clamp terminals
|
| suitability for isolation |
Yes conforming to IEC 60947-1
|
| phase failure sensitivity |
Yes IEC 60947-4-1
|
| height |
3.50 in (89 mm)
|
| width |
1.77 in (45 mm)
|
| depth |
3.09 in (78.5 mm)
|
| Net Weight |
0.57 lb(US) (0.26 kg)
|
