برند Schneider
قدرت 1000آمپر
نصب و راه اندازی آسان
قابلیت فرمان پذیری
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

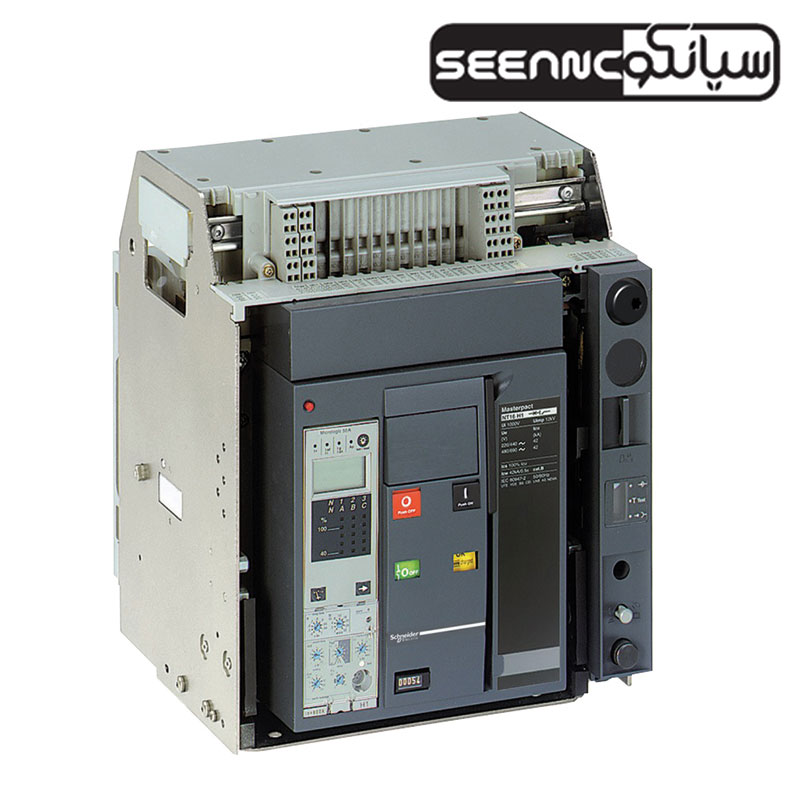

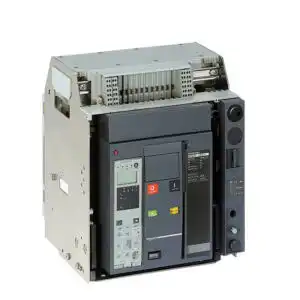

معرفی، خرید و قیمت کلید هوایی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH
کلید هوایی اشنایدر مدل NT10H13PML2EHH با جریان نامی 1000 آمپر، از سری کلیدهای هوایی Masterpact NT شرکت معتبر Schneider Electric فرانسه بوده و برای حفاظت پیشرفته مدارهای قدرت در مقابل خطراتی نظیر اضافه بار، اتصال کوتاه، افت یا نوسان ولتاژ، افزایش دمای تجهیزات و اختلالات فرکانس شبکه طراحی شده است.
این کلید با قابلیت عملکرد تحت بار و در شرایط اتصال کوتاه شدید (که می‌تواند تا ۱۰ برابر جریان نامی باشد)، بدون آسیب به تجهیزات، مدار را قطع کرده و عملکرد ایمن و قابل اعتمادی در تأسیسات الکتریکی صنعتی و حساس فراهم می‌آورد. این محصول به‌صورت موتور دار بوده و امکان قطع و وصل اتوماتیک یا دستی از طریق تابلو فرمان یا در محل نصب را دارد.
مشخصات فنی کلید هوایی Schneider NT10H13PML2EHH
-
کد فنی: NT10H13PML2EHH
-
نوع کلید: هوایی (Air Circuit Breaker)
-
جریان نامی: 1000 آمپر
-
تعداد پل: سه پل (3P)
-
ولتاژ کاری: 400 تا 440 ولت AC
-
فرکانس کاری: 50/60 هرتز
-
ظرفیت قطع اتصال کوتاه (Icu): 42kA
-
مکانیزم عملکرد: موتور دار، مجهز به شانت تریپ و کویل قطع و وصل
-
واحد کنترلی قابل پشتیبانی: MicroLogic (سفارشی‌سازی بر اساس نیاز پروژه)
-
کشور سازنده: فرانسه
دانلود دیتاشیت و رابط کاربری محصول
کاربرد کلید های هوایی یا مدار شکن در برق
کلیدهای هوایی در سایزهای مختلف ساخته می‌شوند و میتوانند از یک کلید کوچک مورد استفاده در یک منزل گرفته تا یک کلید بزرگ که برای محافظت مدارهای ولتاژ بالا مانند شبکه یک شهر ، طراحی و به کار بروند.
جدول مشخصات فنی کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH
فرکانس |
50/60 Hz |
نوع کنترل |
Push-button |
مد نصب |
Drawout |
[In] نرخ جریان |
1250 A در 40 °C |
[Ui] ایزولاسیون ولتاژ |
1000 V AC 50/60 Hz بر اساس IEC 60947-2 |
[Uimp] ولتاژ ضربه |
12 kV براساس to IEC 60947-2 |
[Icm] جریان ظرفیت شورت کات |
88 kA 220/415 V AC at 50/60 Hz 88 kA 440 V AC at 50/60 Hz 88 kA 525 V AC at 50/60 Hz 88 kA 690 V AC at 50/60 Hz |
[Ue] ولتاژ کاری |
690 V AC 50/60 Hz conforming to IEC 60947-2 |
مدار CT |
1250 A |
جریان شکست |
42 kA Icu at 440 V AC 50/60 Hz براساس IEC 60947-2 42 kA Icu at 525 V AC 50/60 Hz براساس IEC 60947-2 42 kA Icu at 690 V AC 50/60 Hz براساس IEC 60947-2 42 kA Icu at 220…240 V AC 50/60 Hz براساس IEC 60947-2 42 kA Icu at 380…415 V AC 50/60 Hz براساس IEC 60947-2 |
[Ics] جریان ظرفیت شکست |
42 kA at 440 V AC 50/60 Hz براساس IEC 60947-2 42 kA at 220/415 V AC 50/60 Hz براساس IEC 60947-2 42 kA at 525 V AC 50/60 Hz براساس IEC 60947-2 42 kA at 690 V AC 50/60 Hz براساس IEC 60947-2 |
نوع محافظت |
بدون حفاظت |
دوره کاری مکانیکی |
12500سیکل کاری |
دوره کاری الکتریکی |
3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 |
[Icw] جریان شورت تایم |
24 kA 3 s conforming to IEC 60947-2 42 kA 0.5 s conforming to IEC 60947-2 42 kA 1 s conforming to IEC 60947-2 |
ماکزیمم زمان شکست |
25 ms |
ماکزیمم پاسخ زمان |
50 ms |
ارتفاع |
322 mm |
عرض |
358 mm |
عمق |
276.5 mm |
