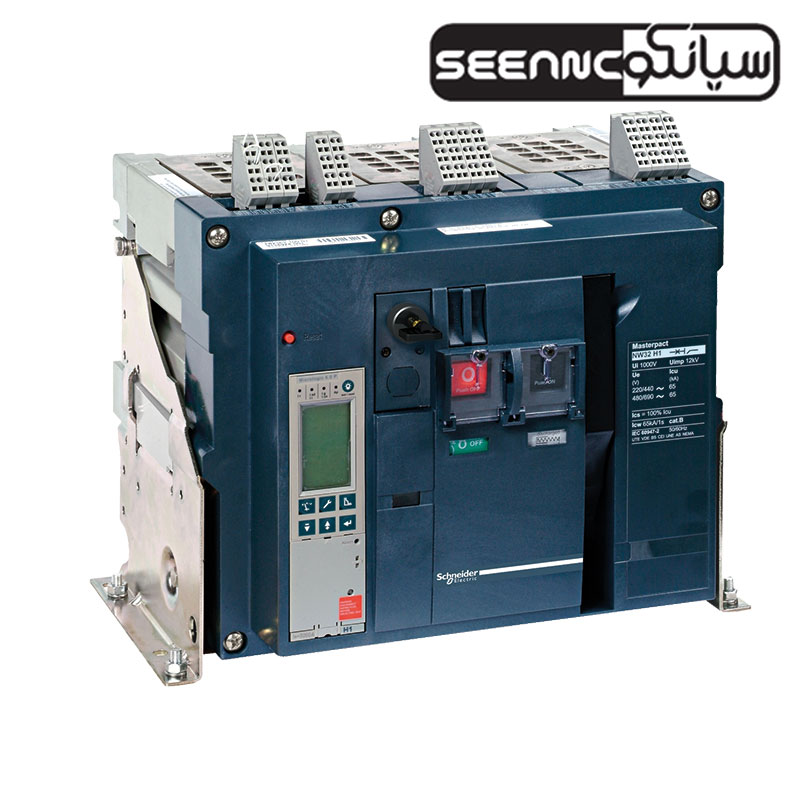

کلید هوایی نمایندگی اشنایدر مدل Schneider  NW12H13PML2EHH

دارای 2 MicroLogic

امکان مدیریت انرژی ، حفاظت از اتصال به زمین و سایر حفاظت های پیشرفته

دارای استاندارد بین المللی نظیر IEC 60947 ، UL489 ، ANSI / UL1066

انطباق با مشخصات شرکت های صنایع دریایی

اندازه مناسب و جمع و جور

پشیبانی از اتصال لوازم جانبی استاندارد

مقاومت بالا در برابر فشارهای محیطی

به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...

تماس بگیرید

افزودن به علاقه مندی
مقایسه
Category: Tags: , , , , , , , , , , , ,
0 نفر در حال مشاهده این محصول هستند!

ارسال رایگان

برای محصولات مختلف

ضمانت اصالت

محصولات اورجینال و گارانتی

پشتیبانی فنی

مشاوره خرید محصول و تعمیرات

تحویل فوری

سریع ترین زمان

معرفی و خرید کلید هوایی اشنایدر مدل Schneider NW12H13PML2EHH

کلید هوایی اشنایدر مدل NW12H13PML2EHH یکی از محصولات حرفه‌ای سری Masterpact NW نمایندگی رسمی Schneider Electric فرانسه است. این کلید اتوماتیک هوایی با توان نامی 1250 آمپر، قدرت قطع 42 کیلوآمپر و 3 پل (3P) طراحی شده و دارای واحد حفاظت Micrologic 2.0 می‌باشد.

کلید هوایی NW12H13PML2EHH جهت حفاظت از تجهیزات در برابر اتصال کوتاه، اضافه بار و اختلالات شدید الکتریکی طراحی شده و به‌ویژه برای مدارهایی با توان بالا که نیاز به قطع و وصل مطمئن و سریع دارند، گزینه‌ای ایده‌آل است.

ویژگی‌های کلید هوایی Schneider NW12H13PML2EHH

  • کد فنی: NW12H13PML2EHH

  • نوع کلید: هوایی (ACB)

  • سری: Masterpact NW

  • تعداد پل: 3P – سه پل

  • جریان نامی: 1250 آمپر

  • قدرت قطع: 42kA در ولتاژهای استاندارد

  • واحد حفاظتی: Micrologic 2.0

  • قابلیت نصب: مناسب برای تابلوهای برق فشار ضعیف

  • محفظه قطع با هوای فشرده: جلوگیری از ایجاد جرقه در حین عملکرد

  • کاربرد: حفاظت از سیستم در برابر آسیب‌های ناشی از اضافه جریان، اتصال کوتاه و نشت جریان به زمین

مزایای کلید هوایی NW12H13PML2EHH

  • محافظت قدرتمند در شبکه‌های با توان بالا

  • جلوگیری از ایجاد جرقه و نوسانات ناگهانی با استفاده از محفظه هوای فشرده

  • مناسب برای پروژه‌های صنعتی، نیروگاه‌ها، پالایشگاه‌ها و مراکز حساس

  • طراحی استاندارد و فشرده برای نصب آسان در تابلوهای برق

  • عملکرد دقیق و قابلیت اطمینان بالا مطابق با استانداردهای روز اروپا

کاربردهای کلید هوایی 1250 آمپر اشنایدر

  • شبکه‌های اصلی برق صنعتی و توزیعی

  • تابلوهای LV (فشار ضعیف)

  • مراکز داده و زیرساخت‌های حیاتی

  • ساختمان‌های اداری و تجاری بزرگ

  • تجهیزات با بارهای سنگین که نیاز به حفاظت هوشمند دارند





دانلود دیتاشیت و راهنمای کاربردی محصول

کاربرد کلید هوایی نمایندگی اشنایدرمدل Schneider NW12H13PML2EHH

کلید هوایی معمولا در ورودی تابلوهای برق بوده و در همه کابین های برق فشار ضعیف مورد استفاده قرار می‌گیرد. مانند تابلوهای برق درصنایع سیمان ،صنایع نفت و صنایع مخابرات باعث جلوگیری از اتصال کوتاه و اضافه جریان و اتصال به زمین تجهیزات می شود .

جدول مشخصات فنی کلید هوایی نمایندگی اشنایدرمدل Schneider NW12H13PML2EHH

فرکانس شبکه 50/60 Hz
نوع کنترل Push-button
مد نصب Drawout
[In] نرخ جریان 1250 A at 40 °C
[Ui] ایزولاسیون ولتاژ 1000 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] ولتاژ ضربه 12 kV conforming to IEC 60947-2
[Icm] جریان ظرفیت شورت کات 88 kA 220/415 V AC at 50/60 Hz
88 kA 440 V AC at 50/60 Hz
88 kA 525 V AC at 50/60 Hz
88 kA 690 V AC at 50/60 Hz
[Ue] ولتاژ کاری 690 V AC 50/60 Hz conforming to IEC 60947-2
مدار CT 1250 A
ظرفیت شکست 42 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
42 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2
42 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2
42 kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2
42 kA Icu at 380…415 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] جریان ظرفیت شکست 10000 Cycles 440 V AC 50/60 Hz without maintenance conforming-
to IEC 60947-2
10000 Cycles 690 V AC 50/60 Hz without maintenance conforming-
to IEC 60947-2
AC-23A: 10000 cycles 440 V AC 50/60 Hz without maintenance conforming-
to IEC 60947-2
AC-23A: 10000 cycles 690 V AC 50/60 Hz without maintenance conforming-
to IEC 60947-2
AC-3: 6000 cycles 440/690 V AC 50/60 Hz without maintenance conforming-
to IEC 60947-2
دوره کاری الکتریکی 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
[Icw] جریان  36 KA 3 s conforming to IEC 60947-2
65 KA 1 s conforming to IEC 60947-2
ماکزیمم زمان شکست 25 ms
ماکزیمم پاسخ زمان 70 ms
ارتفاع 439 Mm
عرض 441 Mm
عمق 394.5 Mm
