کلید هوایی Schneidr NW20H13PML2EHH
بزرگنمایی تصویر

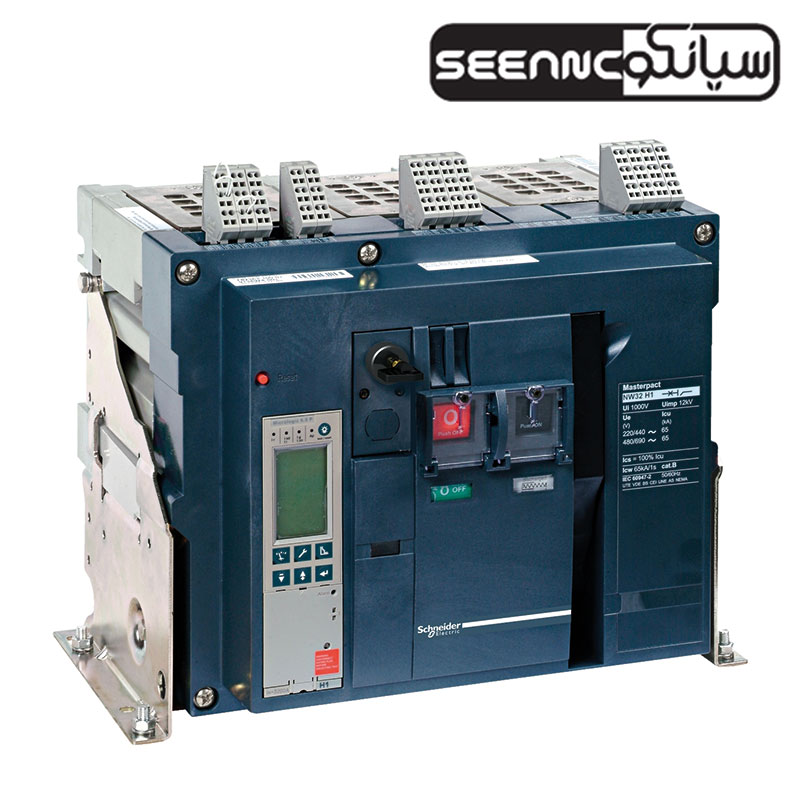

کلید هوایی نمایندگی اشنایدر فرانسه مدل Schneider NW20H13PML2EHH

• نرخ جریان 2000 آمپر
• قابلیت نصب ثابت
• دارای 3 پل
• قابلیت تنظیم و کنترل توسط کلید های استپ و استارت
• رده استاندارد استفاده B

به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...

تماس بگیرید

افزودن به علاقه مندی
مقایسه
Categories: , Tags: , , , , , , ,
0 نفر در حال مشاهده این محصول هستند!

ارسال رایگان

برای محصولات مختلف

ضمانت اصالت

محصولات اورجینال و گارانتی

پشتیبانی فنی

مشاوره خرید محصول و تعمیرات

تحویل فوری

سریع ترین زمان

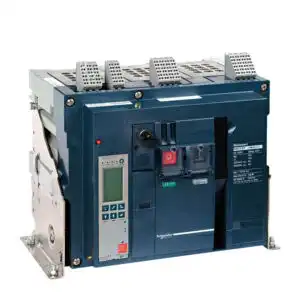

معرفی و خرید کلید هوایی اشنایدر مدل Schneider NW20H13PML2EHH

کلید هوایی اشنایدر مدل NW20H13PML2EHH از سری MasterPact NW، یکی از قدرتمندترین و پیشرفته‌ترین کلیدهای اتوماتیک هوایی سه‌فاز شرکت اشنایدر الکتریک فرانسه است. این مدل با جریان نامی 2000 آمپر و قدرت قطع اتصال کوتاه 42kA طراحی شده و نقش مهمی در حفاظت پیشرفته سیستم‌های قدرت در شبکه‌های فشار ضعیف ایفا می‌کند.

این کلید دارای سه پل (3P) و مجهز به واحد کنترل Micrologic 2.0 است که با موتور 220 ولت AC راه‌اندازی می‌شود. طراحی این کلید، قابلیت نصب در فضاهای محدود تابلو برق را بدون کاهش کارایی و ایمنی فراهم می‌سازد.

ویژگی‌های فنی کلید هوایی Schneider NW20H13PML2EHH

  • نوع کلید: کلید اتوماتیک هوایی (ACB)

  • کد فنی: NW20H13PML2EHH

  • برند: Schneider Electric (ساخت فرانسه)

  • جریان نامی: 2000 آمپر

  • تعداد پل: 3 پل (3P)

  • قدرت قطع اتصال کوتاه: 42 کیلوآمپر (kA)

  • واحد کنترل: Micrologic 2.0

  • موتور عملکرد: 220 ولت AC

  • رده استفاده: دسته B

  • نوع عملکرد: بدون حفاظت محیطی (IP فاقد درجه خاص)

حالت‌های نصب ترمینال کلید هوایی NW20H13PML2EHH

این مدل با انواع پیکربندی ترمینال عرضه می‌شود که بسته به نوع تابلو و نیاز پروژه قابل انتخاب است:

  • NW20H13PML2EHH: ورودی بالا افقی / خروجی پایین افقی

  • NW20H13PML2EVV: ورودی بالا عمودی / خروجی پایین عمودی

  • NW20H13PML2EHV: ورودی بالا افقی / خروجی پایین عمودی

  • NW20H13PML2EVH: ورودی بالا عمودی / خروجی پایین افقی

کاربرد کلید هوایی 2000 آمپر اشنایدر

  • تابلوهای برق صنعتی و ساختمانی

  • پروژه‌های نیروگاهی و پتروشیمی

  • مراکز داده، بیمارستان‌ها و کارخانه‌ها

  • حفاظت اصلی در پست‌های فشار ضعیف



ویژگی های فنی کلید هوایی Schneider مدل NW20H13PML2EHH

• نرخ جریان 2000 آمپر
• قابلیت نصب ثابت
• دارای 3 پل
• قابلیت تنظیم و کنترل توسط کلید های استپ و استارت
• رده استاندارد استفاده B



جدول مشخثات کلید هوایی Schneider مدل NW20H13PML2EHH

سری محصولات

Masterpact NW

نوع دستگاه

Basic frame

نام کوتاه و پارت نامبر دستگاه

Masterpact NW20-NW20H13PML2EHH

نام مدار کنترل کننده

Masterpact NW20H1

تعداد پل ها

3P

نوع شبکه

AC

کد ظرفیت قطع کننده

H1

ایزولاسیون

Yes conforming to IEC 60947-2

رده بندی استفاده

Category B



فرکانس شبکه

50/60 Hz

نوع کنترل

Push-button

روش نصب

Fixed

نرخ جریان[In]

2000 A at 40 °C

ولتاژ ایزولاسیون[Ui]

1000 V AC 50/60 Hz conforming to IEC 60947-2

ولتاژ ضربه[Uimp]

12 kV conforming to IEC 60947-2

جریان اتصال کوتاه[Icm]

143 kA 525 V AC at 50/60 Hz
143 kA 690 V AC at 50/60 Hz

ولتاژ کاری[Ue]

690 V AC 50/60 Hz conforming to IEC 60947-2

جریان مدار شکست (قطع کننده)CT

2000 A

ظرفیت قطع کننده

65 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2
65 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2
65 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
65 kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2
65 kA Icu at 380…415 V AC 50/60 Hz conforming to IEC 60947-2

جریان ظرفیت شکست[Ics]

65 kA at 525 V AC 50/60 Hz conforming to IEC 60947-2
65 kA at 690 V AC 50/60 Hz conforming to IEC 60947-2

نوع محافظت

Without protection

دوره کاری مکانیکی

10000 cycles without maintenance conforming to IEC 60947-2
20000 cycles with maintenance conforming to IEC 60947-2

دوره کاری الکتریکی

AC-3: 6000 cycles 440/690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
6000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
8000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 6000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 8000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2

جریان شورت تایم[Icw]

36 kA 3 s conforming to IEC 60947-2
65 kA 1 s conforming to IEC 60947-2

ماکزیمم زمان قطع

25 ms

ماکزیمم پاسخ زمانی

70 ms

ارتفاع

352 mm

عرض

537 mm

عمق

297 mm





استاندارد ها

IEC 60947-2

تاییدیه محصول

ASTA

درجه آلودگی

4 conforming to IEC 60664-1

دمای کاری

-25…70 °C

شرایط محیطی مکان نگهداری دستگاه

-40…85 °C
