نوع دستگاه: کلید کمپکت NSX
رنج جریانی: 100A
فرکانس کاری: 50/60Hz
ولتاژ کاری:690 VAC
قدرت قطع: 36 kA
استاندارد: IEC 60947
نوع حفاظت: TMD
سیم بندی: سه پل
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

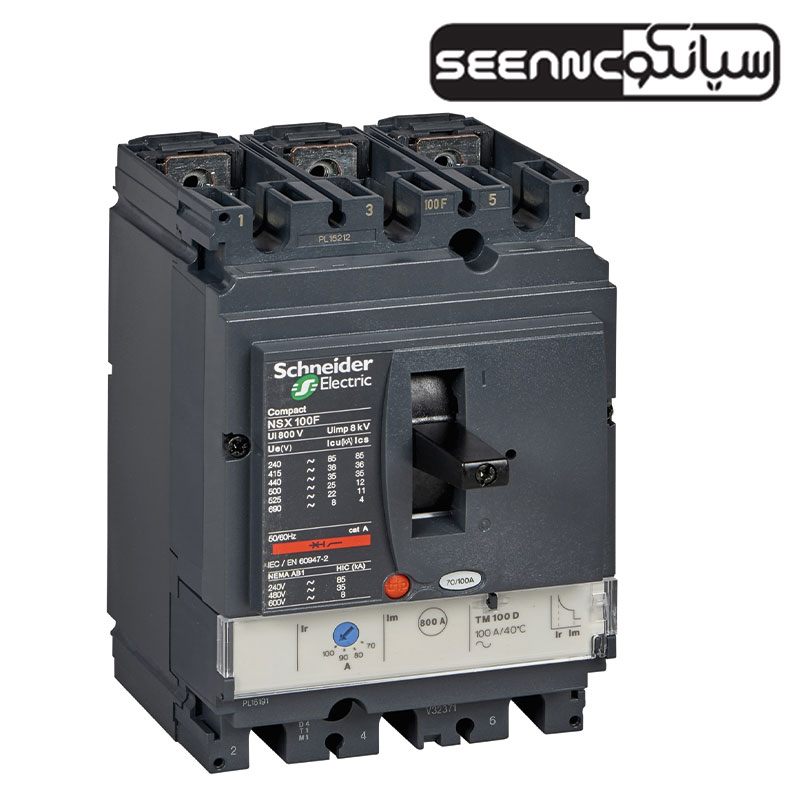

معرفی و خرید کلید کامپکت اشنایدر مدل Schneider LV429630 (NSX100F)
کلید کامپکت اشنایدر مدل LV429630 از سری محصولات حرفه‌ای و پرفروش برند فرانسوی Schneider Electric، با طراحی مهندسی‌شده برای حفاظت در برابر اضافه بار و اتصال کوتاه در شبکه‌های برق فشار ضعیف تولید شده است. این کلید از خانواده ComPact NSX بوده و با نام فنی NSX100F نیز شناخته می‌شود.
کلید LV429630 دارای 3 پل (3P) و واحد حفاظتی TMD است که از دو بخش حرارتی (Thermal) و مغناطیسی (Magnetic) تشکیل شده؛ بخش حرارتی مسئول حفاظت در برابر اضافه بار و بخش مغناطیسی وظیفه قطع سریع مدار در زمان اتصال کوتاه را برعهده دارد.
ویژگی‌های کلید کامپکت Schneider LV429630
-
کد فنی: LV429630
-
سری: ComPact NSX
-
نام اختصاری: NSX100F
-
تعداد پل: 3P – سه پل
-
جریان نامی: 100 آمپر
-
نوع حفاظت: TMD (حرارتی-مغناطیسی)
-
قدرت قطع: متناسب با سری NSX100F، برای حفاظت کامل
-
درجه حفاظت محیطی: IP40
-
ولتاژ کاری: مناسب برای ولتاژهای استاندارد فشار ضعیف
-
قابلیت نصب: آسان، سریع و بدون نیاز به فضای زیاد در تابلو
-
قابلیت ریست خودکار: بدون نیاز به برگشت به حالت صفر
معرفی و شناخت کلیدهای کامپکت اشنایدر با توجه مشخصه روی آن ها
دانلود دیتا شیت و رابط کاربری
جدول مشخصات فنی کلید کامپکت نمایندگی اشنایدر Schneider LV429630
نام محصول |
ComPact NSX |
تعداد قطب ها |
3 قطب |
نرخ جریان |
100 آمپر |
نرخ ولتاژ |
690 V AC 50/60 Hz |
حداکثر جریان قابل تحمل اتصال کوتاه |
10 KA at 600 V AC 50/60 Hz conforming to UL 508 25 KA at 480 V AC 50/60 Hz conforming to UL 508 85 KA at 240 V AC 50/60 Hz conforming to UL 508 22 KA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 25 KA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 35 KA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 36 KA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2 8 KA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 85 kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
سطح عملکرد |
F 36 kA 415 V AC |
نام واحد تریپ |
TM-D |
ولتاژ عایق |
800 V AC 50/60 Hz |
کارکرد مکانیکی |
50000 cycles |
کارکرد الکتریکی |
10000 Cycles at 690 V In 20000 Cycles at 690 V In/2 30000 Cycles at 440 V In 50000 cycles at 440 V In/2 |
IP |
IP40 conforming to IEC 60529 |
ابعادوزن |
161* 105 *86 mm |
