نوع حفاظت: حفاظت اتصال کوتاه (مغناطیسی) و حفاظت اضافه بار (حرارتی)
ولتاژ کاری: 690VAC
فرکانس کاری: 50/60Hz
رنج جریانی: 800A
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

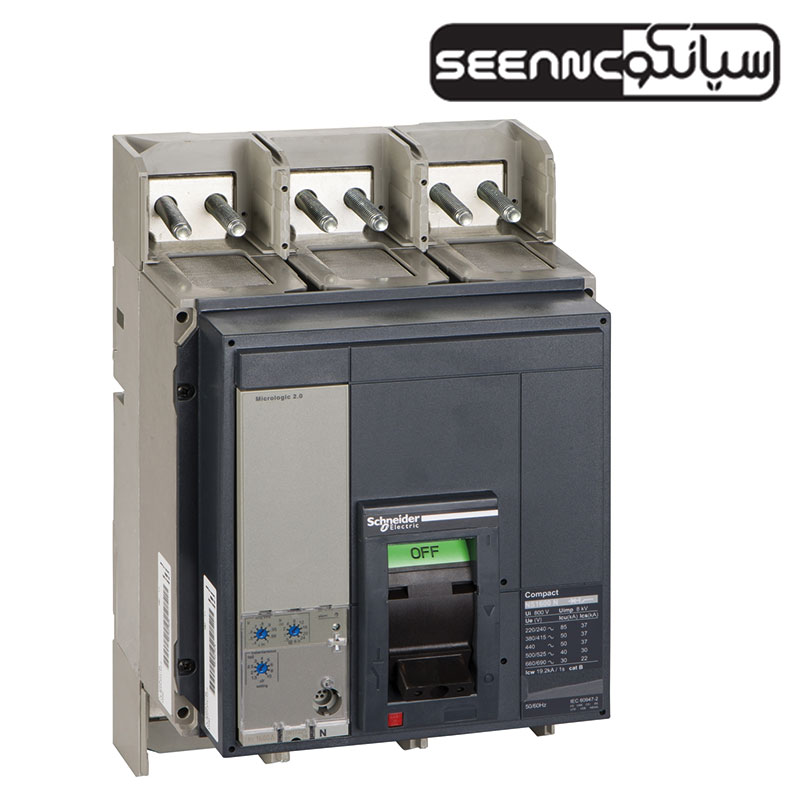

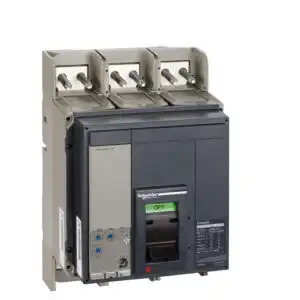

معرفی و خرید کلید اتوماتیک کامپکت اشنایدر مدل Schneider Compact NS 33466MM2
نمایندگی رسمی اشنایدر فرانسه | سری NS – ظرفیت 800 آمپر
کلید اتوماتیک کامپکت مدل Schneider ComPact NS 33466MM2 یکی از محصولات قابل اعتماد و قدرتمند شرکت اشنایدر الکتریک فرانسه است که برای محافظت از تجهیزات صنعتی و الکتریکی در برابر اتصال کوتاه، اضافه بار و نوسانات برق طراحی شده است. این کلید با رنج جریان 800 آمپر و ولتاژ کاری 690 ولت AC، برای کاربردهای سنگین صنعتی، شبکه‌های توزیع برق، تابلوهای برق فشار ضعیف و سیستم‌های روشنایی طراحی شده است.
واحد حفاظتی تعبیه‌شده Micrologic 2.0 امکان پایش، کنترل و اندازه‌گیری دقیق پارامترهای الکتریکی را فراهم می‌سازد. همچنین، طراحی این کلید به گونه‌ای است که پس از وقوع خطا، بلافاصله آماده به‌کار مجدد خواهد بود.
ویژگی‌های کلیدی کلید اتوماتیک اشنایدر مدل 33466MM2
-
کد فنی: 33466MM2
-
سری: ComPact NS
-
برند: Schneider Electric – ساخت فرانسه
-
نوع کلید: اتوماتیک کمپکت (MCCB)
-
رنج جریان نامی: 800 آمپر
-
ولتاژ کاری: 690V AC
-
فرکانس کاری: 50/60 هرتز
-
قدرت قطع اتصال کوتاه: 50kA
-
نوع حفاظت:
-
حرارتی (در برابر اضافه بار)
-
مغناطیسی (در برابر اتصال کوتاه)
-
-
واحد حفاظتی داخلی: Micrologic 2.0 Trip Unit
-
تعداد پل: 3 پل (سه فاز)
-
قابلیت اندازه‌گیری و تحلیل جریان: دارد
-
امکان مشاهده وضعیت کلید (Trip, ON, OFF) از طریق کنتاکت‌های فرعی و چراغ سیگنال
-
قابل نصب در تابلو برق یا روی دیوار با انعطاف بالا
مزایای استفاده از کلید کامپکت Schneider 33466MM2
-
عملکرد قابل اطمینان در شرایط بار بالا و شبکه‌های سنگین صنعتی
-
جلوگیری از آسیب به تجهیزات در برابر نوسانات برق و خطاهای الکتریکی
-
طراحی فشرده و مستحکم با طول عمر بالا
-
حفاظت دقیق به کمک تکنولوژی Micrologic
-
امکان استفاده در سیستم‌های انتقال برق (TransferPact)
-
کاهش زمان توقف خطوط تولید به‌دلیل قابلیت آماده‌به‌کار سریع پس از قطع
جدول مشخصات کلید کامپکت مدل Schneider ComPact 33466MM2
|
سری |
ComPact |
|
نام دستگاه |
ComPact NS |
|
محدوده سری محصول |
ComPact NS630b…1600 |
|
نام کوتاه محصول به همراه پارت نامبر |
Compact NS800N-NS33466MM2 |
|
نوع دستگاه |
Circuit breaker |
|
کاربرد دستگاه |
Distribution |
|
تعداد پل ها |
3P |
|
تعداد پل های محافظتی |
3d |
|
(In) نرخ جریان در دمای 65 °C |
800A at 50 °C |
|
[Ue] نرخ ولتاژ کاری |
690V AC 50/60 Hz |
|
نوع شبکه |
AC |
|
فرکانس شبکه |
50/60Hz |
|
ایزولاسیون |
Yes conforming to EN/IEC 60947-2 |
|
رده استفاده |
Category B |
|
[Icu] جریان شکست اتصال کوتاه |
30kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
|
سطح استفاده |
N 50 kA 415 V AC |
|
نام واحد قطع کننده |
Micrologic 2.0 |
|
تکنولوژی واحد قطع کننده |
Electronic |
|
عملکرد محافظتی واحد قطع کننده |
LI |
|
نوع کنترل |
Rotary handle |
|
نحوه نصب کلید |
Fixed |
[Ui] سطح ایزولاسیون ولتاژ |
800V AC 50/60 Hz conforming to IEC 60947-2 |
[Uimp] ولتاژ ضربه |
8kV conforming to IEC 60947-2 |
[Ics] جریان سرویس شکست اتصال کوتاه |
30kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
[Icw] جریان شورت تایم |
19.2kA 1 s conforming to IEC 60947-2 |
دوره مکانیکی کاری کلید هوایی |
10000cycles |
دوره الکتریکال |
2000cycles at 690 V In |
میزان توان اتلافی |
15W |
ساپورت نصب |
Backplate |
upside connection |
Front |
downside connection |
Front |
connection pitch |
70mm |
نوع محافظت |
L : for overload protection (long time) |
جریان واحد قطع کننده |
800A at 50 °C |
تنظیمات جریان محافظت گرمایی قابل انتخاب Ir (thermal protection) |
Adjustable 9 settings |
[Ir] میزان جریان محافظت گرمایی |
0.4…1 x In |
تنظیمات tr |
Adjustable 9 settings |
[tr] میزان تاخیر محافظتی |
12.5…600 s at 1.5 x Ir |
حافظه گرمایی |
20mn |
قابل انتخاب Iiمقادیر |
Adjustable |
[Ii] میزان |
1.5…10 x Ir |
محافظت نشت جریان |
Without |
کنتاکت های جانبی |
1 NO/NC |
سیگنالینگ محلی |
4 LEDs (red) for fault indication |
عرض (W) |
210mm |
ارتفاع (H) |
327mm |
عمق (D) |
147mm |
وزن |
14kg |
