سری TeSys D
قابلیت تحمل عبور جریان 40 آمپر در AC3
قابلیت تحمل حداکثر 60 آمپر در AC1
مناسب بارهای موتوری و مقاومتی
نصب ریلی و سیم کشی آسان
برند Schneider
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
5,700,000 تومان
0
نفر در حال مشاهده این محصول هستند!

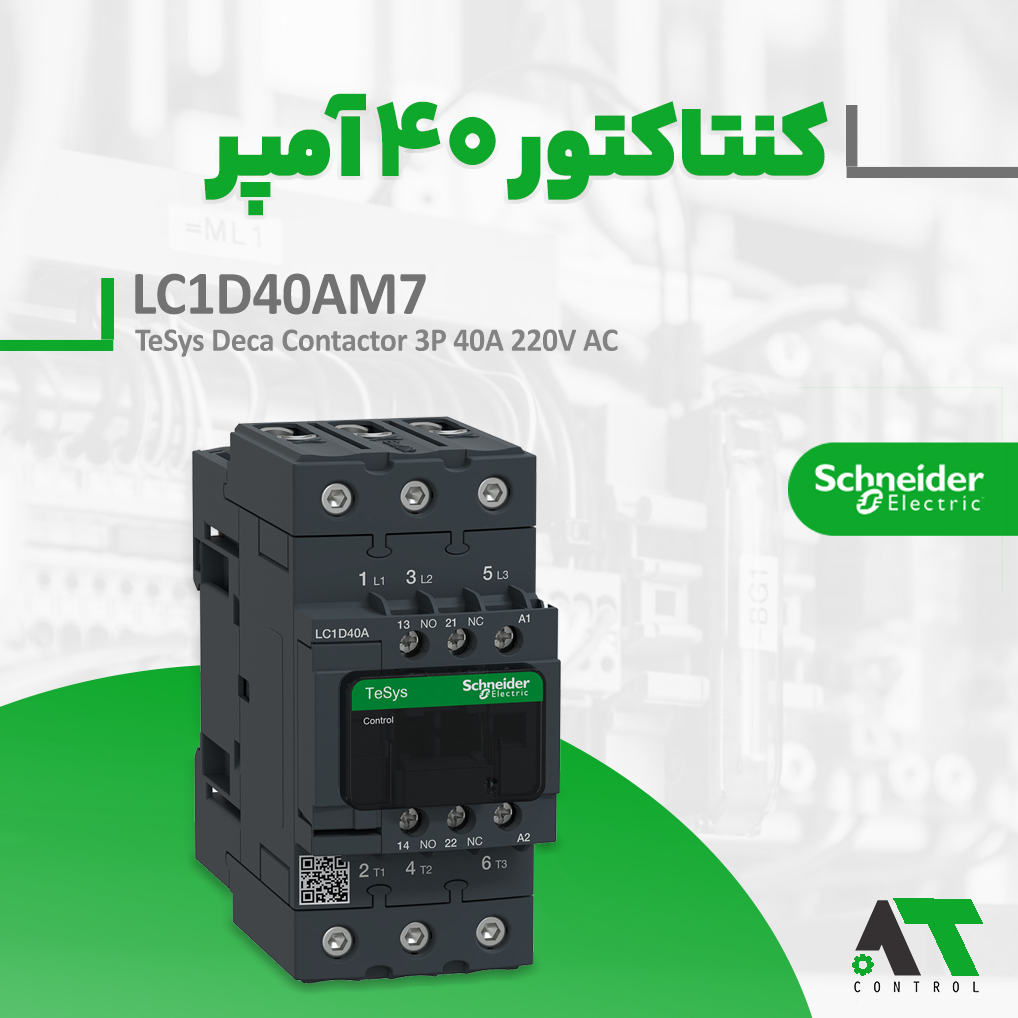

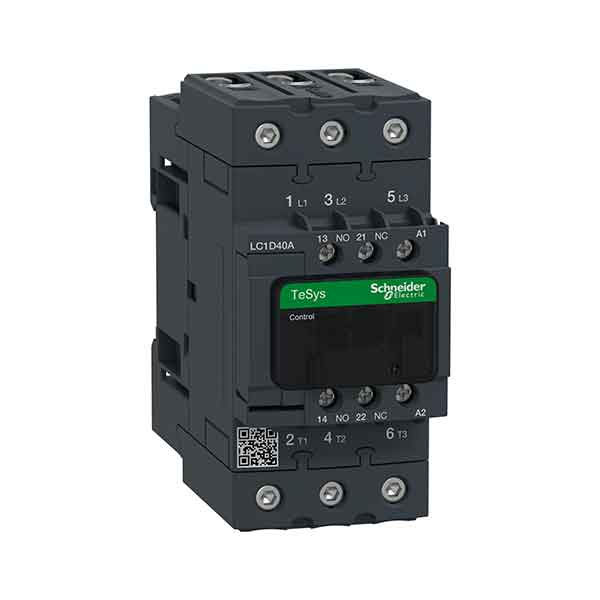

بررسی تخصصی و قیمت کنتاکتور ۴۰ آمپر LC1D40AM7 اشنایدر
در میان تجهیزات سوئیچینگ فشار ضعیف، کنتاکتور ۴۰ آمپر LC1D40AM7 اشنایدر به عنوان یکی از پرچمداران سری جدید TeSys Deca شناخته میشود. این قطعه مهندسی شده، به دلیل برخورداری از استانداردهای حفاظتی بالا و توانایی کار در شرایط سخت دمایی، جایگاهی ویژه در صنایع مادر دارد. برخلاف مدلهای آمپر پایین، در ساختار این کنتاکتور از پلاتینهای تقویتشده با آلیاژ نقره استفاده شده تا در برابر قوسهای الکتریکی ناشی از قطع و وصل بارهای القایی بزرگ، کمترین میزان فرسایش را داشته باشد. طراحی بدنه آن به گونهای است که تبادل حرارتی بهینه را با محیط برقرار کرده و از داغ شدن ترمینالها در زیر بارهای مداوم ۴۰ آمپری جلوگیری میکند.
کاربردهای صنعتی و مزایای خرید کنتاکتور سه فاز ۴۰ آمپر اصل
استفاده از تجهیزات اصلی، تضمینکننده سلامت الکتروموتورهای گرانقیمت در خطوط تولید است. موارد استفاده از این کنتاکتور به شرح زیر است:
- راهاندازی موتورهای سهفاز قفس سنجابی با توان ۱۸.۵ کیلووات (۲۵ اسب بخار).
- نصب در تابلوهای توزیع برق کارخانجات جهت کنترل خطوط اصلی روشنایی و گرمایشی.
- مدیریت چیلرهای بزرگ صنعتی و کمپرسورهای باد با جریان راهاندازی بالا.
- استفاده در سیستمهای آبرسانی و پمپهای فشار قوی کشاورزی و صنعتی.
- بهکارگیری در مدارهای خازنی پیشرفته جهت اصلاح ضریب توان شبکه.
- ایجاد اینترلاکهای مکانیکی و الکتریکی در تابلوهای چنجاور و ستاره-مثلث.
تحلیل ویژگیهای ساختاری و ایمنی کنتاکتور LC1D40AM7
یکی از نقاط قوت کنتاکتور ۴۰ آمپر LC1D40AM7، مجهز بودن به بوبین اختصاصی با کد M7 است که با ولتاژ ۲۲۰ ولت AC کار کرده و در برابر نوسانات ناگهانی شبکه برق پایداری بسیار بالایی دارد. این مدل با دارا بودن کنتاکتهای کمکی داخلی 1NO+1NC، انعطافپذیری فوقالعادهای را در طراحی مدارات فرمان اتوماسیون به مهندسان برق میدهد. همچنین، ترمینالهای این دستگاه با تکنولوژی EverLink طراحی شدهاند که از شل شدن سیمها در اثر ارتعاشات مداوم جلوگیری کرده و خطر آتشسوزی ناشی از اتصالیهای سست را به صفر نزدیک میکند. این محصول با اصالت فرانسوی، طول عمر مکانیکی ۱۶ میلیون سیکل را تضمین میکند که در نوع خود بینظیر است.
قابلیتهای فنی و مشخصههای بارز کلید ۴۰ آمپر اشنایدر
- بهرهمندی از تکنولوژی سبز (Green Premium) جهت کاهش مصرف انرژی بوبین.
- مقاومت بسیار بالا در برابر ضربه و ارتعاشات ناشی از عملکرد ماشینآلات سنگین.
- قابلیت نصب روی ریل استاندارد ۳۵ میلیمتری و یا پیچ شدن مستقیم به صفحه تابلو.
- سازگاری کامل با تمامی متعلقات سری D شامل تایمرها، محافظهای بوبین و کنتاکتهای اضافه.
- دارای درپوش ایمنی شفاف جهت جلوگیری از نفوذ گرد و غبار به محفظه کنتاکتها.
خرید آنلاین و مشاوره فنی از فروشگاه تجهیزات صنعتی AT کنترل
برای اطمینان از خرید کالای اورجینال و بهرهمندی از گارانتی معتبر، هماکنون میتوانید با کارشناسان فروشگاه تجهیزات صنعتی AT کنترل تماس بگیرید. ما آماده ارائه راهنمای کاربری و قیمتهای رقابتی برای تمامی محصولات اشنایدر الکتریک هستیم.
| جدول کامل جزئیات فنی کنتاکتور ۴۰ آمپر LC1D40AM7 | |
|---|---|
| عنوان مشخصه | مقدار کامل |
| رنج | TeSys / TeSys Deca |
| رنج محصول | TeSys Deca |
| نوع محصول یا قطعه | کنتاکتور |
| نام کوتاه دستگاه | LC1D |
| کاربرد کنتاکتور | بار مقاومتی / کنترل موتور |
| دستهبندی بهرهبرداری | AC-4 / AC-1 / AC-3 / AC-3e |
| تعداد پل | 3P |
| ترکیب کنتاکت قدرت | 3 NO |
| ولتاژ عملیاتی نامی (Ue) | مدار قدرت ≤ 690V AC با فرکانس 25…400Hz / مدار قدرت ≤ 300V DC |
| جریان عملیاتی نامی (Ie) | 60A در ≤440V AC AC-1 (در دمای <60°C) مدار قدرت40A در ≤440V AC AC-3 (در دمای <60°C) مدار قدرت40A در ≤440V AC AC-3e (در دمای <60°C) مدار قدرت |
| ولتاژ مدار کنترل (Uc) | 220V AC 50/60Hz |
| توان موتور AC-3 | 11kW در 220…230V AC18.5kW در 380…400V AC22kW در 415…440V AC22kW در 500V AC30kW در 660…690V AC |
| توان موتور AC-4 | 9kW در 400V AC |
| توان موتور AC-3e | 11kW در 220…230V AC18.5kW در 380…400V AC22kW در 415…440V AC22kW در 500V AC30kW در 660…690V AC |
| حداکثر توان اسب بخار تکفاز | 5hp در 230/240V AC3hp در 115V AC |
| حداکثر توان اسب بخار سهفاز | 10hp در 200/208V AC10hp در 230/240V AC30hp در 460/480V AC30hp در 575/600V AC |
| کد سازگاری | LC1D |
| کاور محافظ | دارد |
| جریان حرارتی آزاد (Ith) | 10A در 60°C مدار سیگنالینگ60A در 60°C مدار قدرت |
| ظرفیت وصل لحظهای (Irms) | 140A AC مدار سیگنالینگ مطابق IEC 60947-5-1250A DC مدار سیگنالینگ مطابق IEC 60947-5-1800A در 440V مدار قدرت مطابق IEC 60947 |
| قدرت قطع نامی | 800A در 440V مدار قدرت مطابق IEC 60947 |
| جریان تحمل کوتاه مدت (Icw) | 320A در 40°C به مدت 10s مدار قدرت720A در 40°C به مدت 1s مدار قدرت72A در 40°C به مدت 10min مدار قدرت165A در 40°C به مدت 1min مدار قدرت100A به مدت 1s مدار سیگنالینگ120A به مدت 500ms مدار سیگنالینگ140A به مدت 100ms مدار سیگنالینگ |
| فیوز پیشنهادی | 10A gG مدار سیگنالینگ مطابق IEC 60947-5-180A gG ≤690V هماهنگی نوع 1 مدار قدرت80A gG ≤690V هماهنگی نوع 2 مدار قدرت |
| امپدانس متوسط | 1.5 میلیاهم در Ith 60A 50Hz مدار قدرت |
| توان تلفاتی هر پل | 5.4W در AC-12.4W در AC-32.4W در AC-3e |
| ولتاژ عایقی نامی (Ui) | مدار قدرت 600V CSAمدار قدرت 600V ULمدار قدرت 690V IEC 60947-4-1مدار سیگنالینگ 690V IEC 60947-1مدار سیگنالینگ 600V CSAمدار سیگنالینگ 600V UL |
| دسته اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ ضربه قابل تحمل (Uimp) | 6kV IEC 60947 |
| سطح اطمینان ایمنی B10d | 1,369,863 سیکل در بار نامی طبق EN/ISO 13849-120,000,000 سیکل در بار مکانیکی طبق EN/ISO 13849-1 |
| دوام مکانیکی | 6 میلیون سیکل |
| دوام الکتریکی | 1.4M سیکل 60A AC-1 ≤440V1.5M سیکل 40A AC-3 ≤440V1.5M سیکل 40A AC-3e ≤440V |
| نوع مدار کنترل | AC 50/60Hz استاندارد |
| تکنولوژی بوبین | بدون ماژول سرکوبگر داخلی |
| محدوده قطع بوبین | 0.3…0.6Uc در -40…70°C |
| محدوده عملکرد بوبین | 0.8…1.1Uc در 50Hz0.85…1.1Uc در 60Hz1…1.1Uc در 60…70°C |
| توان راهاندازی | 160VA در 50Hz cosφ=0.75140VA در 60Hz cosφ=0.75 |
| توان نگهداری | 15VA در 50Hz cosφ=0.313VA در 60Hz cosφ=0.3 |
| اتلاف حرارتی | 4…5W در 50/60Hz |
| زمان قطع | 4…19ms |
| زمان وصل | 12…26ms |
| حداکثر تعداد عملکرد | 3600 سیکل در ساعت در 60°C |
| ترمینال مدار کنترل | پیچ گیرهای 1…4mm² افشان بدون سرسیم1…4mm² افشان با سرسیم1…4mm² مفتولی1…2.5mm² افشان با سرسیم |
| ترمینال مدار قدرت | EverLink BTR 1…35mm² افشان بدون سرسیمEverLink BTR 1…25mm² افشان بدون سرسیمEverLink BTR 1…35mm² افشان با سرسیمEverLink BTR 1…25mm² افشان با سرسیمEverLink BTR 1…35mm² مفتولیEverLink BTR 1…25mm² مفتولی |
| گشتاور سفت کردن | مدار کنترل 1.7Nm (flat / Philips / pozidriv)مدار قدرت 8Nm برای 25…35mm² (hex 4mm)مدار قدرت 5Nm برای 1…25mm² (hex 4mm)مدار قدرت 2.5Nm pozidriv |
| ترکیب کنتاکت کمکی | 1 NO + 1 NC |
| نوع کنتاکت کمکی | Mechanically linked 1NO+1NC IEC 60947-5-1Mirror contact 1NC IEC 60947-4-1 |
| فرکانس مدار سیگنالینگ | 25…400Hz |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| مقاومت عایقی | >10MΩ |
| زمان عدم همپوشانی | 1.5ms هنگام قطع بین NC و NO1.5ms هنگام وصل بین NC و NO |
| نوع نصب | نصب روی صفحه (Plate) / نصب روی ریل (Rail) |
| استانداردها | EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / CSA C22.2 No14 / UL 60947-4-1 / IEC 60335-1 Clause 30.2 / IEC 60335-2-40 Annex JJ / UL 60335-2-40 Annex JJ |
| گواهینامهها | CCC / UL / CB Scheme / CSA / CE / UKCA / Marine / EAC |
| درجه حفاظت | IP20 (قسمت جلو) طبق IEC 60529 |
| تیمار حفاظتی | TH طبق IEC 60068-2-30 |
| مقاومت رطوبتی | IACS E10 / IEC 60947-1 Annex Q Category D |
| دمای کاری | -40…60°C / تا 70°C با کاهش ظرفیت |
| ارتفاع کاری | 0…3000 متر |
| مقاومت در برابر آتش | 850°C طبق IEC 60695-2-1 |
| کلاس اشتعال | V1 طبق UL94 |
| مقاومت لرزش | 2Gn باز / 4Gn بسته (5…300Hz) |
| مقاومت شوک | 15Gn بسته / 10Gn باز (11ms) |
| ارتفاع دستگاه | 122mm |
| عرض دستگاه | 55mm |
| عمق دستگاه | 120mm |
| وزن خالص | 0.85kg |
| دستهبندی سفارش | US10I1222357 |
| برنامه تخفیف | 0I12 |
| GTIN | 3389119408394 |
| قابلیت مرجوعی | دارد |
| کشور سازنده | اندونزی |
| بستهبندی سطح 1 | 1 عدد – 6.2×13.5×15.2cm – وزن 924g |
| بستهبندی سطح 2 | 10 عدد – 15×30×40cm – وزن 9.780kg |
| بستهبندی سطح 3 | 160 عدد – 75×60×80cm – وزن 164.900kg |
| گارانتی قراردادی | 18 ماه |
