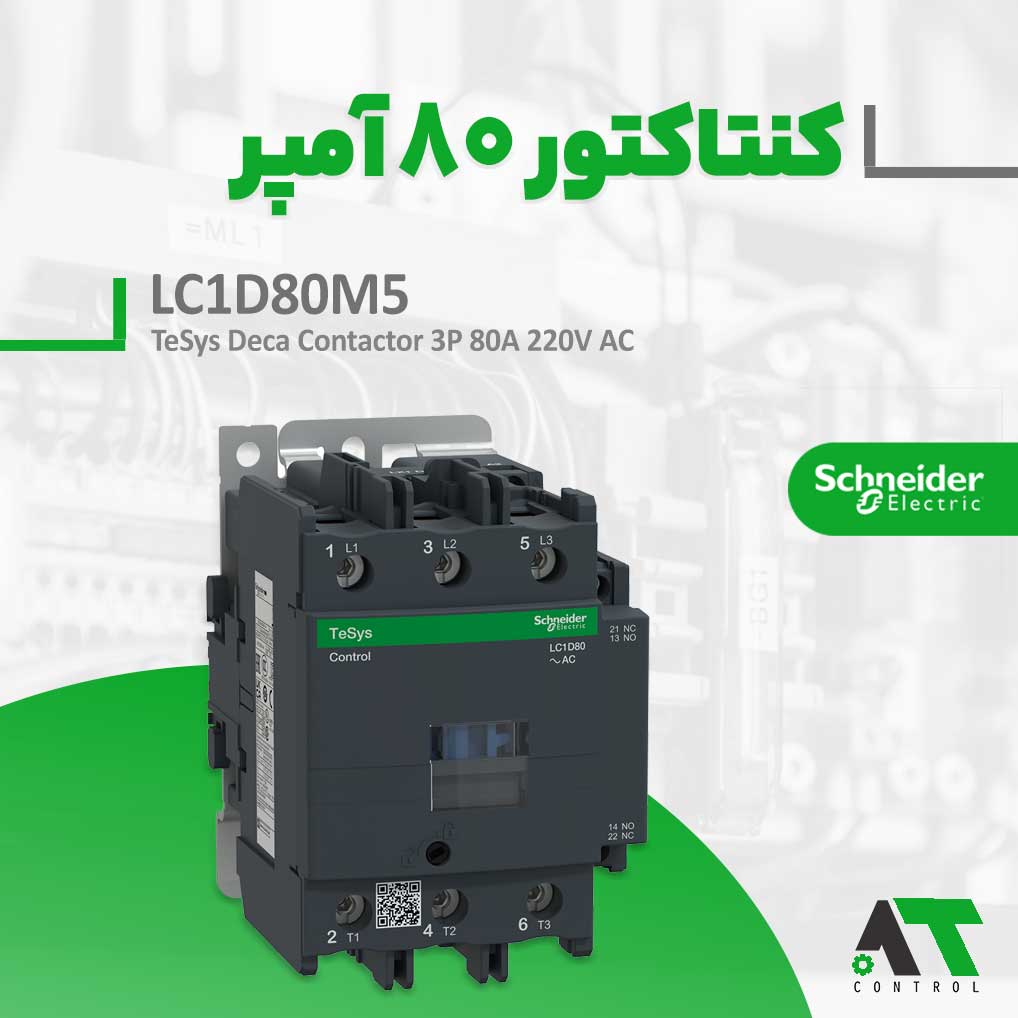

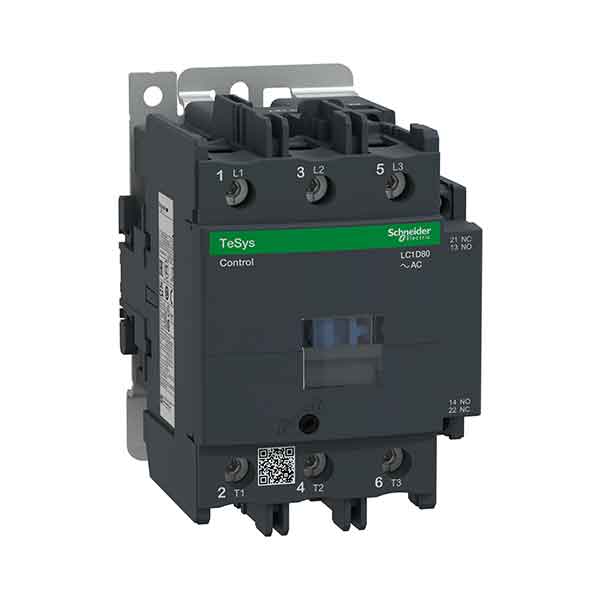

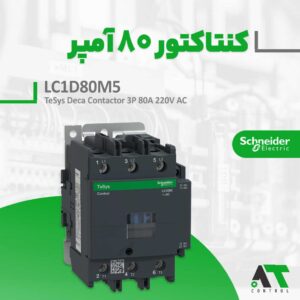

کنتاکتور 80 آمپر LC1D80M5 سری TeSys Deca | نمایندگی اشنایدر الکتریک

تحلیل تخصصی و قیمت کنتاکتور 80 آمپر LC1D80M5 اشنایدر

در رده بارهای سنگین الکتریکی، کنتاکتور 80 آمپر LC1D80M5 اشنایدر به عنوان یک قطعه استراتژیک در تابلوهای توزیع و فرمان شناخته می‌شود. این کنتاکتور برای پاسخگویی به جریان‌های مداوم بالا در محیط‌های صنعتی طراحی شده و برخلاف مدل‌های کوچک‌تر، از ساختار مستحکم‌تری برای دفع حرارت و مدیریت آرک‌های الکتریکی بهره می‌برد. استفاده از آلیاژهای گران‌بها در محل اتصال تیغه‌ها باعث شده تا نرخ استهلاک کنتاکت‌ها به شکل چشم‌گیری کاهش یابد. این محصول اشنایدر الکتریک به دلیل قابلیت اطمینان بالا، همواره اولین انتخاب مهندسان برای راه‌اندازی دستگاه‌های حساس و گران‌قیمت در خطوط تولید پیوسته است.

کاربردهای گسترده و عوامل موثر بر قیمت کنتاکتور صنعتی

انتخاب یک کنتاکتور با ظرفیت مناسب، کلید طول عمر موتورهای الکتریکی است. موارد استفاده اصلی این دستگاه عبارتند از:

راه‌اندازی و کنترل موتورهای سه‌فاز قفس سنجابی با توان ۳۷ کیلووات (۵۰ اسب بخار).
نصب در تابلوهای اصلی چنج‌اور (Changeover) برای انتقال بارهای سنگین بین برق شهر و ژنراتور.
مدیریت سیستم‌های حرارتی و کوره‌های قوس الکتریکی با جریان بالا.
کنترل بوستر پمپ‌های آبرسانی بزرگ در مجتمع‌های مسکونی و صنعتی.
سوئیچینگ پله‌های بزرگ در بانک‌های خازنی فشار ضعیف.
به‌کارگیری در دستگاه‌های سنگ‌شکن و نوار نقاله‌های معادن با بارهای ضربه‌ای.

بررسی ویژگی‌های فنی و ساختاری کنتاکتور LC1D80M5

این کنتاکتور مجهز به بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز (کد M5) است که با استاندارد برق ایران همخوانی کامل دارد. کنتاکتور 80 آمپر LC1D80M5 علاوه بر سه کنتاکت اصلی قدرت، دارای دو کنتاکت کمکی داخلی (1NO+1NC) است که امکان اجرای سناریوهای مانیتورینگ و اینترلاک را بدون هزینه اضافه فراهم می‌کند. بدنه دستگاه از مواد عایق با مقاومت حرارتی بسیار بالا ساخته شده که در صورت بروز اتصال کوتاه، از انتشار شعله جلوگیری می‌کند. همچنین، ترمینال‌های این مدل برای پذیرش کابل‌های با قطر بالا بهینه‌سازی شده‌اند تا از افت ولتاژ در محل اتصال کابل به شینه یا کابل‌شو جلوگیری شود.

مشخصات متمایز و لیست قابلیت‌های کلید ۸۰ آمپر اشنایدر

پایداری عملکرد در محیط‌های با دمای بالا تا ۶۰ درجه سانتی‌گراد بدون افت جریان نامی.
قدرت قطع بسیار بالا تا ظرفیت ۱۱۰۰ آمپر در ولتاژ ۴۴۰ ولت.
مجهز به درپوش محافظ جهت ارتقای سطح ایمنی و جلوگیری از نفوذ آلودگی محیطی.
قابلیت اتصال آسان به رله‌های بیمتال سری LRD3 برای حفاظت کامل حرارتی موتور.
طول عمر مکانیکی استثنایی با امکان انجام ۴ میلیون سیکل قطع و وصل.

خرید آنلاین و مشاوره از کارشناسان AT کنترل

برای دریافت آخرین لیست قیمت کنتاکتور صنعتی و اطمینان از خرید کالای اصلی، با متخصصین فنی فروشگاه تجهیزات تخصصی ای تی کنترل در ارتباط باشید. ما راهنمای جامع نصب و گارانتی اصالت کالا را به همراه محصول ارائه می‌دهیم.

جدول کامل مشخصات فنی کنتاکتور LC1D80M5
عنوان مشخصه	مقدار کامل
رنج	TeSys
رنج محصول	TeSys Deca
نوع محصول یا قطعه	کنتاکتور
نام کوتاه دستگاه	LC1D
کاربرد کنتاکتور	بار مقاومتی / کنترل موتور
دسته‌بندی بهره‌برداری	AC-3 / AC-3e / AC-4 / AC-1
تعداد پل	3P
ولتاژ عملیاتی نامی (Ue)	مدار قدرت ≤ 300V DC با فرکانس 25 تا 400 هرتز / مدار قدرت ≤ 690V AC
جریان عملیاتی نامی (Ie)	125 آمپر (در دمای کمتر از 60°C) در ≤1000V AC در رده AC-1 برای مدار قدرت80 آمپر (در دمای کمتر از 60°C) در ≤440V AC در رده AC-3 برای مدار قدرت80 آمپر (در دمای کمتر از 60°C) در ≤440V AC در رده AC-3e برای مدار قدرت
ولتاژ مدار کنترل (Uc)	220 ولت AC با فرکانس 50 هرتز
توان موتور (AC-3)	22 کیلووات در 220 تا 230 ولت AC 50/60Hz37 کیلووات در 380 تا 400 ولت AC 50/60Hz45 کیلووات در 415 تا 440 ولت AC 50/60Hz55 کیلووات در 500 ولت AC 50/60Hz45 کیلووات در 660 تا 690 ولت AC 50/60Hz
توان موتور (AC-4)	15 کیلووات در 400 ولت AC 50/60Hz
توان موتور (AC-3e)	22 کیلووات در 220 تا 230 ولت AC 50/60Hz37 کیلووات در 380 تا 400 ولت AC 50/60Hz45 کیلووات در 415 تا 440 ولت AC 50/60Hz55 کیلووات در 500 ولت AC 50/60Hz45 کیلووات در 660 تا 690 ولت AC 50/60Hz
حداکثر توان اسب بخار	7.5 اسب بخار در 120 ولت AC تک‌فاز15 اسب بخار در 230/240 ولت AC تک‌فاز30 اسب بخار در 200/208 ولت AC سه‌فاز30 اسب بخار در 230/240 ولت AC سه‌فاز60 اسب بخار در 460/480 ولت AC سه‌فاز60 اسب بخار در 575/600 ولت AC سه‌فاز
کد سازگاری	LC1D
ترکیب کنتاکت قدرت	3NO (سه کنتاکت باز)
کاور محافظ	دارد
جریان حرارتی آزاد (Ith)	10 آمپر (در 60°C) برای مدار سیگنالینگ125 آمپر (در 60°C) برای مدار قدرت
ظرفیت وصل نامی (Irms)	140 آمپر AC برای مدار سیگنالینگ مطابق IEC 60947-5-1250 آمپر DC برای مدار سیگنالینگ مطابق IEC 60947-5-11100 آمپر در 440 ولت برای مدار قدرت مطابق IEC 60947
قدرت قطع نامی	1100 آمپر در 440 ولت برای مدار قدرت مطابق IEC 60947
جریان تحمل کوتاه‌مدت (Icw)	640 آمپر در 40°C به مدت 10 ثانیه برای مدار قدرت990 آمپر در 40°C به مدت 1 ثانیه برای مدار قدرت135 آمپر در 40°C به مدت 10 دقیقه برای مدار قدرت320 آمپر در 40°C به مدت 1 دقیقه برای مدار قدرت100 آمپر به مدت 1 ثانیه برای مدار سیگنالینگ120 آمپر به مدت 500 میلی‌ثانیه برای مدار سیگنالینگ140 آمپر به مدت 100 میلی‌ثانیه برای مدار سیگنالینگ
فیوز پیشنهادی	10 آمپر gG برای مدار سیگنالینگ مطابق IEC 60947-5-1200 آمپر gG در ≤690V هماهنگی نوع 1 برای مدار قدرت160 آمپر gG در ≤690V هماهنگی نوع 2 برای مدار قدرت
امپدانس متوسط	0.8 میلی‌اهم در Ith 125A و فرکانس 50Hz برای مدار قدرت
توان تلفاتی هر پل	5.1 وات در AC-312.5 وات در AC-15.1 وات در AC-3e
ولتاژ عایقی نامی (Ui)	مدار قدرت 600V مطابق CSAمدار قدرت 600V مطابق ULمدار قدرت 1000V مطابق IEC 60947-4-1مدار سیگنالینگ 690V مطابق IEC 60947-1مدار سیگنالینگ 600V مطابق CSAمدار سیگنالینگ 600V مطابق UL
دسته اضافه ولتاژ	III
درجه آلودگی	3
ولتاژ ضربه قابل تحمل (Uimp)	8 کیلوولت مطابق IEC 60947
سطح اطمینان ایمنی B10d	1,369,863 سیکل در بار نامی طبق EN/ISO 13849-120,000,000 سیکل در بار مکانیکی طبق EN/ISO 13849-1
دوام مکانیکی	10 میلیون سیکل
دوام الکتریکی	0.8 میلیون سیکل در 125A AC-1 ≤440V1.5 میلیون سیکل در 80A AC-3 ≤440V1.5 میلیون سیکل در 80A AC-3e ≤440V
نوع مدار کنترل	AC 50Hz
تکنولوژی بوبین	بدون ماژول سرکوبگر داخلی
محدوده ولتاژ مدار کنترل	0.3 تا 0.6Uc در -40 تا 70°C (قطع)0.85 تا 1.1Uc در -40 تا 55°C (عملکرد)1 تا 1.1Uc در 55 تا 70°C (عملکرد)
توان راه‌اندازی	200VA در 50Hz با ضریب توان 0.75 در 20°C
توان نگهداری	20VA در 50Hz با ضریب توان 0.3
