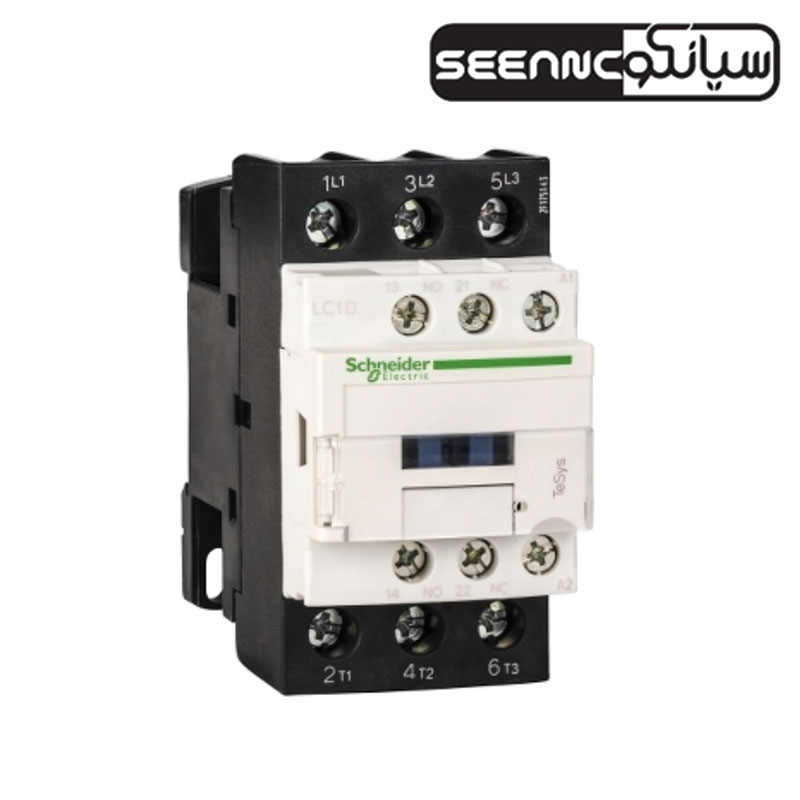

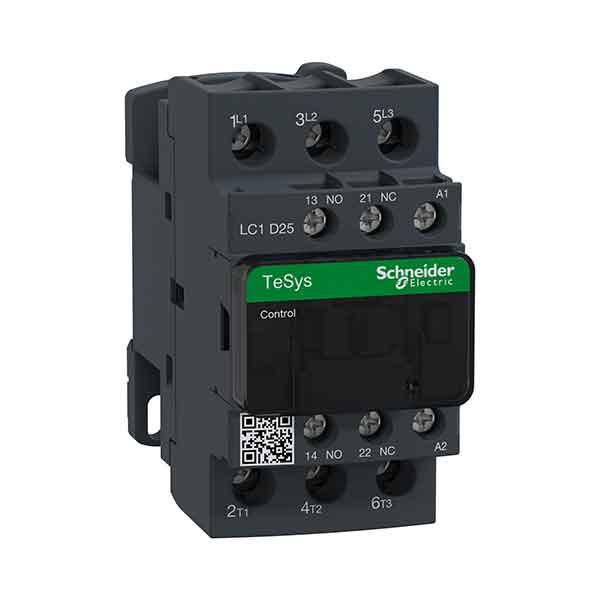

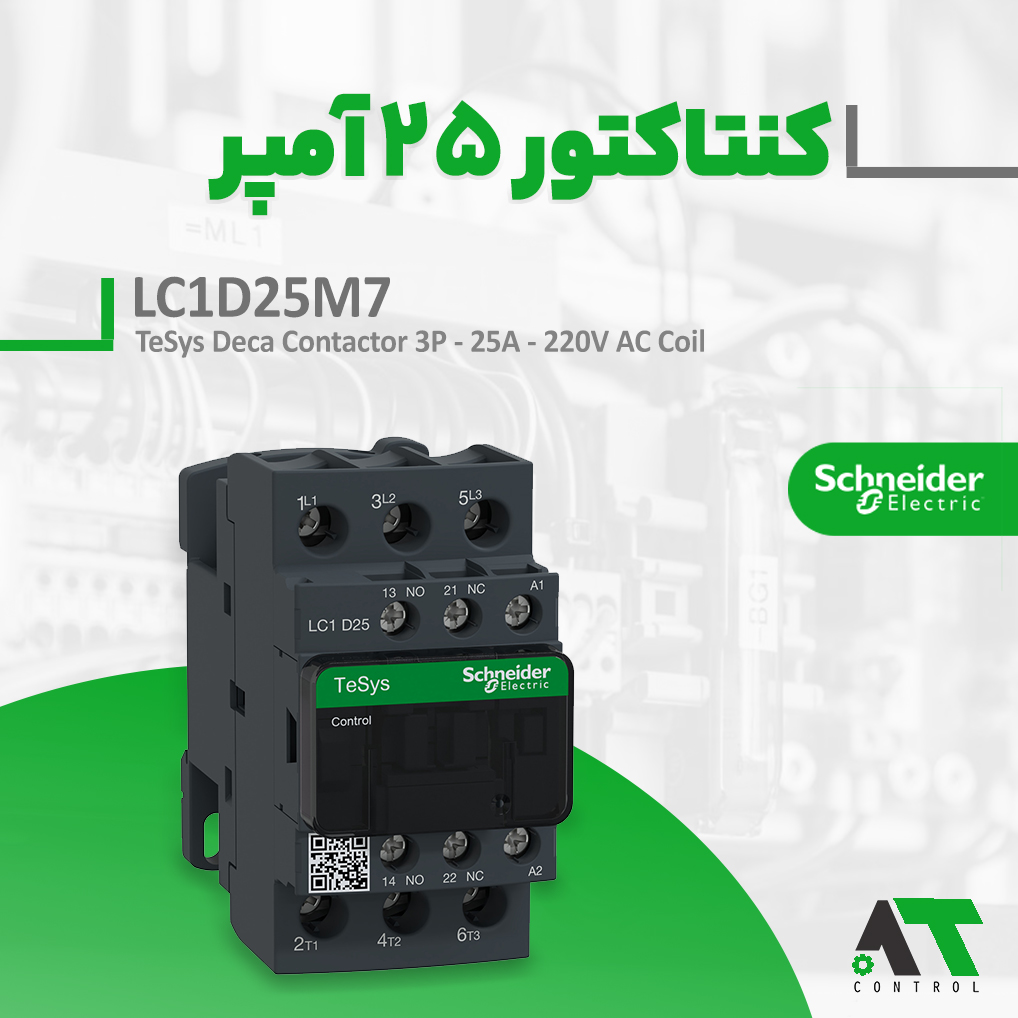

بررسی تخصصی و قیمت کنتاکتور LC1D25M7 اشنایدر اصل
کنتاکتور LC1D25M7 به عنوان یکی از کلیدیترین تجهیزات در رده توان متوسط سری TeSys شناخته میشود که برای مدیریت بارهای سهفاز در کاربردهای صنعتی سنگین بهینه شده است.
این کنتاکتور ۲۵ آمپر با توان نامی ۱۱ کیلووات، به دلیل طراحی ماژولار و استفاده از مواد پلیمری مقاوم در برابر حرارت، انتخابی مطمئن برای جایگزینی در تابلوهای برق قدیمی یا نصب در پروژههای نوساز اتوماسیون است.
مهندسی دقیق پلاتینها در این مدل باعث شده تا مقاومت الکتریکی در محل اتصال به حداقل برسد که این امر مانع از افت ولتاژ و داغ شدن بیش از حد قطعه در جریانهای نامی میشود. برند اشنایدر با ارائه این محصول، استانداردی جهانی برای ایمنی و کارایی در مدارات قدرت ایجاد کرده است.
کاربردهای کنتاکتور ۱۱ کیلووات اشنایدر در پروژههای صنعتی
این دستگاه با توجه به ظرفیت جریانی و توان خروجی، در بازه گستردهای از ماشینآلات صنعتی مورد استفاده قرار میگیرد. موارد کاربرد اصلی این تجهیز شامل موارد زیر است:
- راهاندازی و کنترل مستقیم موتورهای سهفاز القایی تا توان ۱۵ اسب بخار (۱۱ کیلووات).
- استفاده در تابلوهای اصلی کنترل پمپهای فشار قوی و بوستر پمپهای آتشنشانی.
- مدیریت خطوط تولید در صنایع فولاد و سیمان که نیاز به قطع و وصلهای مکرر دارند.
- کنترل سیستمهای تهویه مطبوع مرکزی (چیلرهای صنعتی) و هواسازهای بزرگ.
- بهکارگیری در مدارات بانک خازنی جهت بهبود ضریب توان در شبکههای توزیع.
- نصب در سیستمهای بالابر و جرثقیلهای سقفی برای جابجایی بارهای سنگین.
تحلیل ویژگیهای فنی و ساختاری کنتاکتور LC1D25M7
یکی از مزایای بارز کنتاکتور ۱۱ کیلووات اشنایدر، بهرهمندی از بوبین سری M7 است که با ولتاژ ۲۲۰ ولت متناوب کار کرده و تطابق کاملی با شبکه برق ایران دارد. این بوبین با مصرف انرژی بهینه، گرمای ناچیزی تولید کرده و پایداری مغناطیسی بالایی را برای نگه داشتن کنتاکتها فراهم میآورد.
همچنین، وجود دو کنتاکت کمکی داخلی (1NO+1NC) به صورت استاندارد، امکان پیادهسازی مدارات خودنگهدار و اینترلاکهای ایمنی را بدون نیاز به قطعات اضافی میسر میسازد. بدنه دستگاه با درجه حفاظت IP20 طراحی شده که مانع از تماس مستقیم اپراتور با بخشهای برقدار میشود و ایمنی محیط کار را به شکل قابل توجهی افزایش میدهد.
مشخصات متمایز و مزایای عملیاتی سری TeSys Deca
- پلاتینهای ساخته شده از آلیاژ نقره جهت افزایش هدایت الکتریکی و کاهش خوردگی.
- قابلیت عملکرد مداوم در دمای محیطی بالا (تا ۶۰ درجه سانتیگراد) بدون افت کارایی.
- طول عمر مکانیکی استثنایی تا ۱۵ میلیون بار عملیات قطع و وصل.
- امکان اتصال مستقیم به رلههای بیمتال سری LRD برای حفاظت جامع موتور.
- طراحی فشرده با عرض ۴۵ میلیمتر جهت صرفهجویی در فضای تابلو برق.
مشاوره و خرید از فروشگاه تخصصی تجهیزات صنعتی سیان شاپ
برای اطمینان از خرید کالای اصل و دریافت قیمت رقابتی کنتاکتور LC1D25M7، هماکنون با کارشناسان ما در فروشگاه آنلاین ابزاردقیق سیان شاپ تماس بگیرید. ما با ارائه ضمانت اصالت و راهنمای نصب فنی، در تمام مراحل خرید در کنار شما هستیم.
| عنوان مشخصه | مقدار |
|---|---|
| سری محصول | TeSys Deca |
| نوع محصول | کنتاکتور |
| نام کوتاه دستگاه | LC1D25M7 |
| کاربرد | کنترل موتور / بار مقاومتی |
| دستهبندی بهرهبرداری | AC-1 / AC-3 / AC-4 / AC-3e |
| تعداد پل | 3P |
| ترکیب کنتاکت قدرت | 3NO |
| کنتاکت کمکی | 1NO + 1NC |
| نوع کنتاکت کمکی | Mechanically linked 1NO+1NC طبق IEC 60947-5-1 / Mirror contact 1NC طبق IEC 60947-4-1 |
| ولتاژ عملیاتی نامی (Ue) | مدار قدرت ≤690V AC (25…400Hz) / مدار قدرت ≤300V DC |
| جریان عملیاتی نامی (Ie) | 25A در ≤440V AC AC-3 (در 60°C) 40A در ≤440V AC AC-1 (در 60°C) 25A در ≤440V AC AC-3e (در 60°C) |
| ولتاژ مدار کنترل (Uc) | 220V AC 50/60Hz |
| توان موتور AC-3 | 5.5kW در 220…230V 11kW در 380…400V 11kW در 415…440V 15kW در 500V 15kW در 660…690V |
| توان موتور AC-4 | 5.5kW در 400V |
| توان موتور AC-3e | 5.5kW در 220…230V 11kW در 380…400V 11kW در 415…440V 15kW در 500V 15kW در 660…690V |
| توان اسب بخار تکفاز | 3hp در 230/240V 2hp در 115V |
| توان اسب بخار سهفاز | 7.5hp در 200/208V 7.5hp در 230/240V 15hp در 460/480V 20hp در 575/600V |
| جریان حرارتی آزاد (Ith) | 10A مدار سیگنالینگ در 60°C 40A مدار قدرت در 60°C |
| ظرفیت وصل لحظهای (Irms) | 140A AC مدار سیگنالینگ IEC 60947-5-1 250A DC مدار سیگنالینگ IEC 60947-5-1 450A در 440V مدار قدرت IEC 60947 |
| قدرت قطع نامی | 450A در 440V مدار قدرت IEC 60947 |
| جریان تحمل کوتاه مدت (Icw) | 240A /10s مدار قدرت 380A /1s مدار قدرت 50A /10min مدار قدرت 120A /1min مدار قدرت 100A /1s مدار سیگنالینگ 120A /500ms مدار سیگنالینگ 140A /100ms مدار سیگنالینگ |
| فیوز پیشنهادی | 10A gG مدار سیگنالینگ 63A gG ≤690V نوع 1 مدار قدرت 40A gG ≤690V نوع 2 مدار قدرت |
| امپدانس متوسط | 2mΩ در Ith 40A 50Hz |
| توان تلفاتی هر پل | 3.2W AC-1 / 1.25W AC-3 / 1.25W AC-3e |
| ولتاژ عایقی نامی (Ui) | 690V IEC مدار قدرت 600V CSA مدار قدرت 600V UL مدار قدرت 690V IEC مدار سیگنالینگ 600V CSA مدار سیگنالینگ 600V UL مدار سیگنالینگ |
| دسته اضافه ولتاژ | III |
| درجه آلودگی | 3 |
| ولتاژ ضربه قابل تحمل (Uimp) | 6kV IEC 60947 |
| سطح اطمینان ایمنی B10d | 1,369,863 سیکل در بار نامی 20,000,000 سیکل در بار مکانیکی |
| دوام مکانیکی | 15 میلیون سیکل |
| دوام الکتریکی | 1.65M سیکل AC-3 1.4M سیکل AC-1 1.65M سیکل AC-3e |
| نوع مدار کنترل | AC 50/60Hz استاندارد |
| تکنولوژی بوبین | بدون ماژول سرکوبگر داخلی |
| محدوده قطع بوبین | 0.3…0.6Uc در -40…70°C |
| محدوده عملکرد بوبین | 0.8…1.1Uc در 50Hz 0.85…1.1Uc در 60Hz 1…1.1Uc در 60…70°C |
| توان راهاندازی | 70VA در 50Hz cosφ=0.75 70VA در 60Hz cosφ=0.75 |
| توان نگهداری | 7VA در 50Hz cosφ=0.3 7.5VA در 60Hz cosφ=0.3 |
| اتلاف حرارتی | 2…3W |
| زمان وصل | 12…22ms |
| زمان قطع | 4…19ms |
| حداکثر تعداد عملکرد | 3600 سیکل در ساعت در 60°C |
| ترمینال مدار کنترل | پیچ گیرهای 1…4mm² افشان بدون سرسیم 1…4mm² افشان با سرسیم 1…4mm² مفتولی |
| ترمینال مدار قدرت | پیچ گیرهای 2.5…10mm² افشان بدون سرسیم 1…10mm² افشان با سرسیم 1.5…10mm² مفتولی |
| گشتاور سفت کردن | مدار کنترل 1.7Nm مدار قدرت 2.5Nm |
| فرکانس مدار سیگنال | 25…400Hz |
| حداقل ولتاژ سوئیچینگ | 17V |
| حداقل جریان سوئیچینگ | 5mA |
| مقاومت عایقی | >10MΩ |
| زمان عدم همپوشانی | 1.5ms هنگام قطع و وصل |
| نحوه نصب | نصب روی صفحه (Plate) / نصب روی ریل (Rail) |
| درجه حفاظت | IP20 (قسمت جلو) طبق IEC 60529 |
| استانداردها | CSA C22.2 No14 / EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 60947-4-1 / IEC 60335-1 / IEC 60335-2-40 / CSA C22.2 No 60947-4-1 |
| گواهینامهها | UL / CCC / CSA / Marine / UKCA / EAC / CB Scheme |
| تیمار حفاظتی | TH طبق IEC 60068-2-30 |
| مقاومت رطوبتی | IACS E10 / IEC 60947-1 Annex Q Category D |
| دمای کاری | -40…60°C / تا 70°C با کاهش ظرفیت |
| ارتفاع کاری | 0…3000 متر |
| مقاومت در برابر آتش | 850°C طبق IEC 60695-2-1 |
| کلاس اشتعالپذیری | V1 طبق UL94 |
| مقاومت در برابر لرزش | 2Gn باز / 4Gn بسته (5…300Hz) |
| مقاومت در برابر شوک | 15Gn بسته / 8Gn باز (11ms) |
| ارتفاع دستگاه | 85mm |
| عرض دستگاه | 45mm |
| عمق دستگاه | 92mm |
| وزن خالص | 0.37kg |
| GTIN | 3389110349764 |
| کشور سازنده | اندونزی |
| گارانتی | 18 ماه |
| بستهبندی سطح 1 | 1 عدد – ابعاد 5.5×10×12cm – وزن 425g |
| بستهبندی سطح 2 | 16 عدد – ابعاد 15×30×40cm – وزن 7.265kg |
| بستهبندی سطح 3 | 256 عدد – ابعاد 75×60×80cm – وزن 121.508kg |
| قابلیت مرجوعی | ندارد |
