توان سنج تابلویی مولتی اشنایدر الکتریک PM2220 از سری پاور آنالایزر های Schneider Pm2000 Series می باشد که با کلاس دقت بالا تمامی قابلیت های اندازه گیری مورد نیاز برای بررسی و مدیریت تجهیزات و دستگاه های الکتریکی نصب شده در یک محیط کاملا صنعتی را دارا می باشد
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

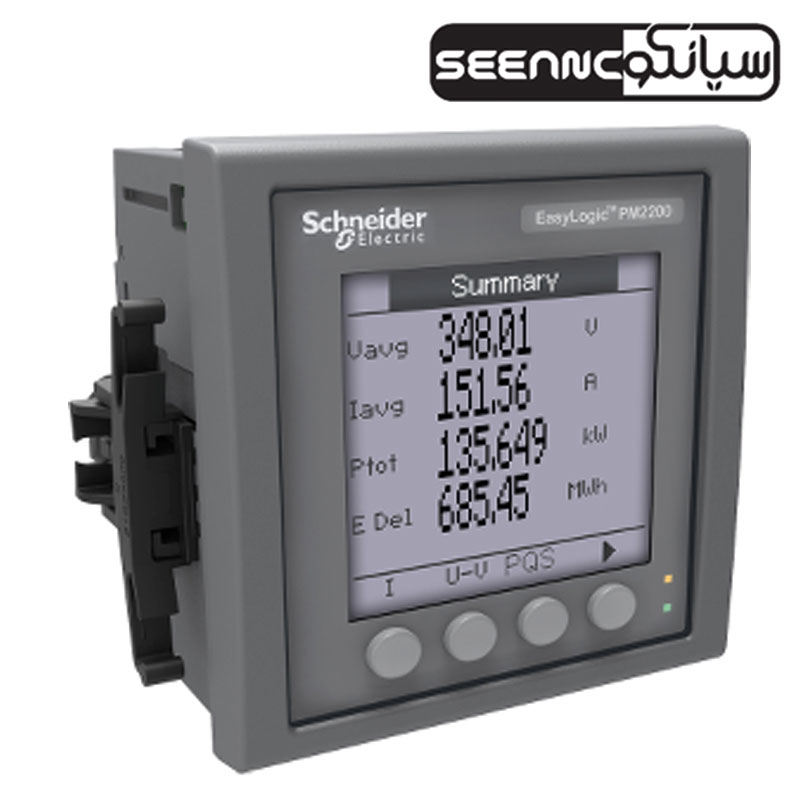

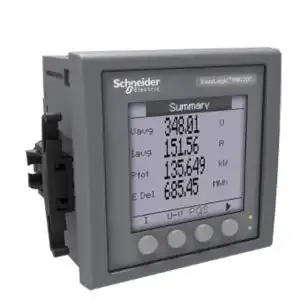

معرفی و خرید توان سنج تابلویی مولتی فانکشن اشنایدر الکتریک Schneider PM2220
توانسنج تابلویی مولتی فانکشن اشنایدر الکتریک مدل PM2220 از سری محصولات پرکاربرد و دقیق خانواده Power Meter PM2000 Series میباشد. این تجهیز با قابلیت اندازهگیری چند منظوره و کلاس دقت بالا، برای نظارت بر عملکرد سیستمهای برقی سهفاز طراحی شده است و یکی از انتخابهای اقتصادی و قابل اطمینان برای مانیتورینگ مصرف انرژی در پروژههای صنعتی و ساختمانی به شمار میرود.
پاور متر PM2220 با پشتیبانی از نمایشگر LCD با نور پسزمینه و LED اعلان وضعیت، اطلاعات کلیدی مانند ولتاژ، جریان، توان، ضریب توان و فرکانس را در اختیار اپراتور قرار داده و امکان عیبیابی سریع و مانیتورینگ بلادرنگ مصرف را فراهم میکند.
ویژگیها و مشخصات فنی توانسنج اشنایدر مدل PM2220
-
اندازهگیری دقیق پارامترهای الکتریکی شامل:
-
ولتاژ فاز و خط
-
جریان هر فاز و جریان نول
-
توان اکتیو، راکتیو و ظاهری (kW, kVAR, kVA)
-
ضریب توان (Power Factor)
-
فرکانس شبکه
-
انرژی مصرفی کل (kWh)
-
-
دارای صفحه نمایش LCD خوانا با نور پسزمینه مناسب برای محیطهای صنعتی
-
نشانگرهای LED هشدار وضعیت شبکه
-
پشتیبانی از پروتکل ارتباطی Modbus RTU از طریق پورت RS-485
-
قابلیت نصب به صورت تابلویی و طراحی ماژولار برای سازگاری با انواع تابلو برق
-
دارای ورودی CT (ترانس جریان) برای اندازهگیری غیرمستقیم جریان
-
کلاس دقت انرژی طبق استاندارد IEC 62053-21
-
قابلیت کار در دما و شرایط محیطی صنعتی
برای مشاهده سایر تجهیزات این سری از توان سنج های تابلویی سری Schneider PM2000 به لینک زیر مراجعه کنید.
لیست پاورمتر های هوشمند و تابلویی اشنایدر فرانسه Schneider PM2000
جدول مشخصات فنی پاورمتر
| عنوان | مشخصات |
|---|---|
| سری | EasyLogic |
| نام محصول | EasyLogic PM2200 |
| نوع محصول | پاورمتر |
| نام اختصاری دستگاه | PM2220 |
| کاربرد | پایش توان، سابمترینگ، تحلیل کیفیت توان |
| تحلیل هارمونیک | اعوجاج هارمونیکی کل تا مرتبه 15 |
| نوع اندازهگیری | توان ظاهری، اکتیو و راکتیو (Min/Max/Total) |
| اندازهگیری جریان | حداقل/حداکثر/میانگین (I, I1, I2, I3) |
| اندازهگیری ولتاژ | حداقل/حداکثر/میانگین (U, U21, U32, U13, V1, V2, V3) |
| اندازهگیری فرکانس | حداقل/حداکثر/میانگین |
| THD | THD جریان و ولتاژ هر فاز |
| انرژی | اکتیو، راکتیو، ظاهری (چهار ربعی، علامتدار) |
| دیماند | دیماند جریان و توان (PM, QM, SM) |
| سایر پارامترها | جریان نول محاسبهشده، درصد عدم تعادل |
| کلاس دقت انرژی اکتیو | Class 1 مطابق IEC 62053-21 |
| کلاس دقت انرژی راکتیو | Class 1 مطابق IEC 62053-24 |
| کلاس دقت هارمونیک | Class 5 |
| دقت توان ظاهری | ±1٪ |
| دقت توان اکتیو | ±1٪ |
| دقت انرژی اکتیو | ±1٪ |
| دقت انرژی راکتیو | ±1٪ |
| دقت ولتاژ | ±0.5٪ |
| دقت جریان | ±0.5٪ |
| دقت ضریب توان | ±0.01 |
| دقت فرکانس | ±0.05٪ |
| محدوده جریان اندازهگیری | 5 تا 6000 میلیآمپر |
| جریان نامی | 1A یا 5A |
| ولتاژ فاز به فاز | 35 تا 480 ولت AC (50/60Hz) |
| ولتاژ فاز به نول | 20 تا 277 ولت AC |
| با VT خارجی | 480 تا 999000 ولت AC |
| محدوده فرکانس | 45 تا 65 هرتز |
| ولتاژ تغذیه AC | 44 تا 277 ولت ±10٪ |
| ولتاژ تغذیه DC | 44 تا 277 ولت ±10٪ |
| زمان Ride-through | 100ms در 120VAC / 400ms در 230VAC / 50ms در 125VDC |
| حداکثر مصرف VA | 6VA در 277VAC |
| توان مصرفی | 3.3W (AC) / 2W (DC) |
| امپدانس ورودی جریان | ≤ 0.3 میلیاهم |
| امپدانس ورودی ولتاژ | > 5 مگااهم |
| امنیت تنظیمات | محافظت با کد دسترسی |
| نوع نمایشگر | LCD با نور پسزمینه |
| رنگ نمایشگر | تکرنگ |
| رزولوشن نمایشگر | 128 × 128 پیکسل |
| بازه دیماند | 1 تا 60 دقیقه قابل تنظیم |
| کلید کنترلی | 4 دکمه |
| نشانگر محلی | LED قرمز پالس انرژی / LED سبز وضعیت عملکرد |
| ورودی/خروجی دیجیتال | ندارد |
| پروتکل ارتباطی | Modbus RTU |
| پورت ارتباطی | RS485 (ترمینال پیچی) |
| سرعت ارتباط | 4800 / 9600 / 19200 / 38400 bps |
| عایق ارتباطی | 2500 ولت |
| ثبت داده | ثبت زمان و Min/Max برای 8 پارامتر |
| ساعت داخلی | دارد |
| نرخ نمونهبرداری | 64 نمونه در هر سیکل |
| خدمات ارتباطی | مانیتورینگ از راه دور |
| زبانهای قابل انتخاب | انگلیسی، فرانسوی، اسپانیایی، روسی، پرتغالی، آلمانی، چینی |
| نصب | کلیپسی، عمودی |
| ابعاد | 96 × 96 × 76.09 میلیمتر |
| عمق نصب | 61.64 میلیمتر |
| وزن | 300 گرم |
| جنس بدنه | پلیکربنات |
| درجه حفاظت جلو | IP54 مطابق IEC 60529 |
| درجه حفاظت بدنه | IP30 |
| کلاس عایقی | Class II (دو عایق) |
| دسته اندازهگیری | Category III 480V |
| دمای کاری | 10- تا 60 درجه سانتیگراد |
| دمای نگهداری | 25- تا 70 درجه سانتیگراد |
| رطوبت نسبی | 5 تا 95٪ |
| حداکثر ارتفاع نصب | 2000 متر |
| طول عمر | 7 سال |
| استاندارد ایمنی | CE مطابق IEC 61010-1 |
| سایر گواهیها | UL 61010-1 / CSA C22.2 No 61010-1 / RCM / EAC / C-Tick |
| نوع بسته 1 | PCE – 1 عدد – 356 گرم |
| نوع بسته 2 | S03 – 18 عدد – 7.012 کیلوگرم |
| نوع بسته 3 | P06 – 144 عدد – 78 کیلوگرم |
| مدت گارانتی | 18 ماه |
