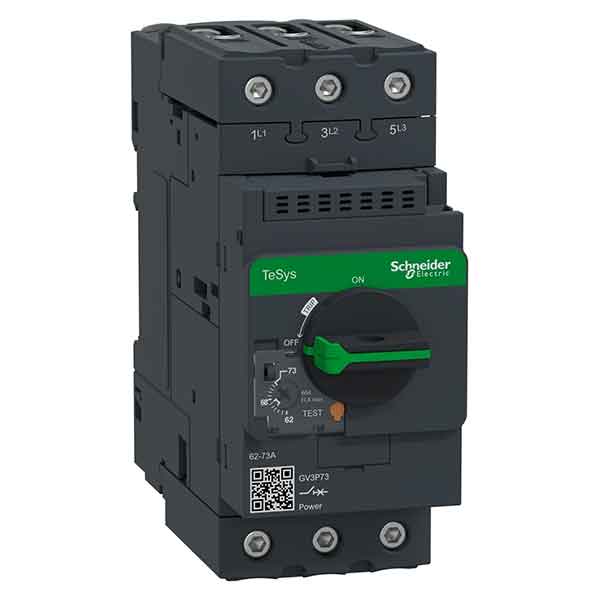

کلید حرارتی اشنایدر GV3P73 یکی از مقتدرترین و بالاترین رنجهای جریانی را در خانواده کلیدهای محافظ موتور فریم بزرگ سری TeSys GV3 ارائه میدهد. این تجهیز حفاظتی سه پل (3P) با محدوده کالیبراسیون ۶۲ تا ۷۳ آمپر و ولتاژ عایق نامی ۶۹۰ ولت، اختصاصاً برای صیانت از موتورهای سنگین صنعتی (تا توان ۳۷ کیلووات) طراحی شده است. بهرهگیری از دستگیره چرخشی (Rotary) جهت کنترل دستی مطمئن و ترمینالهای اختصاصی EverLink، این کلید را به راهکاری فوقالعاده پایدار در برابر اتصال کوتاههای شدید و اضافه بارهای مداوم تبدیل کرده است.
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!

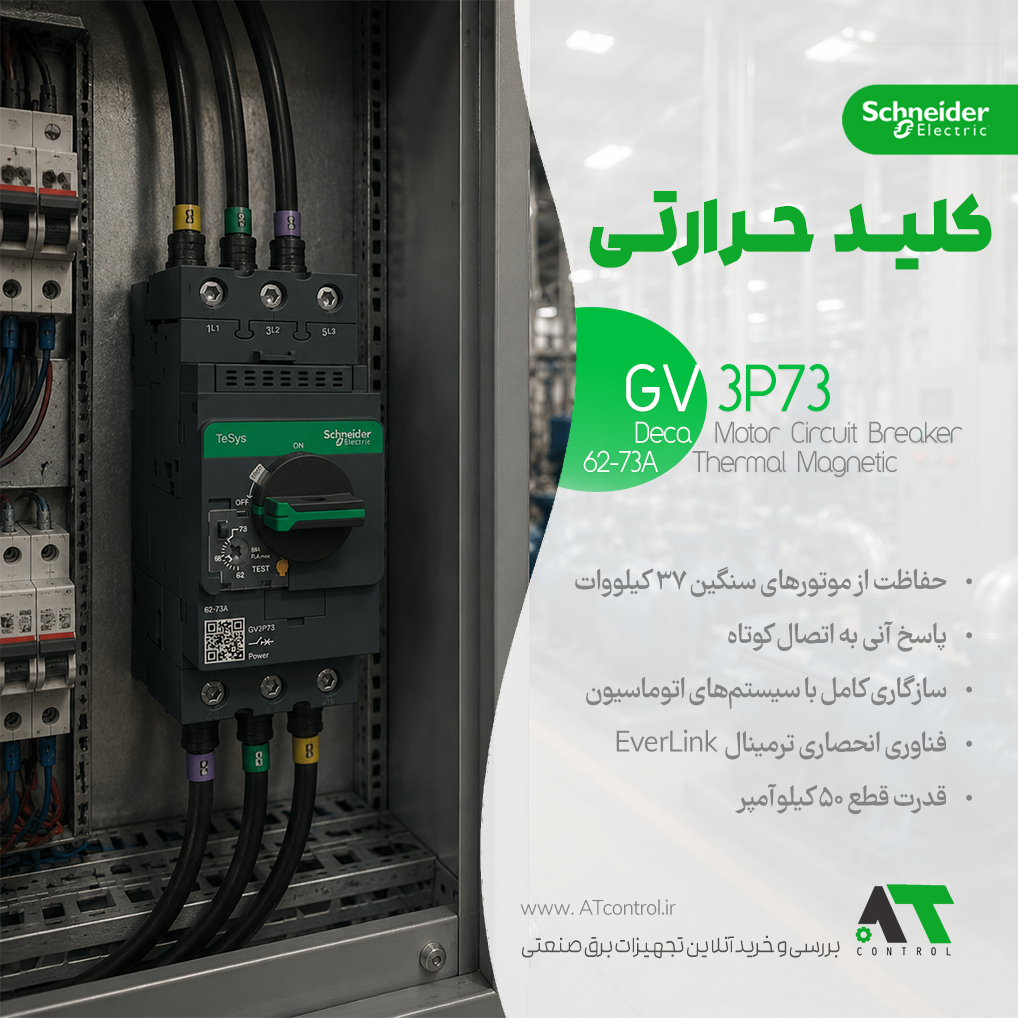

کلید حرارتی اشنایدر GV3P73؛ مهار قدرتمند خطا در موتورهای توان بالا
در صنایع سنگین، الکتروموتورهایی که در بازه جریانی بالای ۶۰ آمپر کار میکنند، شریانهای اصلی تولید محسوب میشوند. این موتورها به دلیل گشتاورهای شدید و شرایط محیطی خشن، به شدت در معرض اضافه بارهای مکانیکی و قفل شدن شفت قرار دارند که نتیجه آن، داغ شدن سیمپیچ و سوختن موتور است. کلید حرارتی اشنایدر GV3P73 (سری TeSys GV3) با پایش دقیق لایههای بیمتال کالیبرهشده خود، هرگونه افزایش جریان ناشی از خطای حرارتی را فوراً ردیابی کرده و برای جلوگیری از آسیب به عایق هادیها، مدار قدرت را به صورت سه فاز ایزوله میکند.
فناوری EverLink و امنیت پایدار شبکه الکتریکی
یکی از چالشهای بزرگ در جریانهای بالای ۵۰ آمپر، شل شدن تدریجی پیچ ترمینالها به دلیل ارتعاشات صنعتی و پدیده خزش مس کابلها است که منجر به جرقه و آتشسوزی میشود. اشنایدر الکتریک در مدل GV3P73 با بهرهگیری از تکنولوژی پاتنتشده EverLink، فشار اتصالی ثابتی را بر روی کابلها حفظ میکند. این کلید علاوه بر بخش حرارتی، به واحد تریپ مغناطیسی مستقل مجهز است که در زمان وقوع اتصال کوتاههای ویرانگر، جریان خطا را در کسری از ثانیه مسدود میسازد؛ همچنین حسگر قطع فاز (Phase Failure) از کارکرد ناقص و دو فاز موتور جلوگیری میکند.
چرا کلید حرارتی اشنایدر GV3P73؟
در رنجهای جریانی سنگین، استفاده از تجهیزات فاقد اصالت به معنای پذیرش ریسک آسیب به ترانسفورماتورها و توقف کل خطوط فرآیندی است. نسخه اصلی کلید GV3P73 به لطف پلاتینهای آلیاژی پیشرفته، کمترین میزان مقاومت کنتاکت و جرقه را دارد. بدنه این قطعه از پلیمرهای سخت با درجه مقاومت IK04 ساخته شده که پایداری بالایی در برابر ضربه نشان میدهد. طول عمر مکانیکی و الکتریکی ۵۰ هزار بار قطع و وصل این کلید، تضمینی برای سرمایهگذاری بلندمدت در بخش اتوماسیون کارخانهها است.
مشخصات ساختاری و لوازم جانبی فریم TeSys GV3
- مجهز به دستگیره چرخشی رسا با نشانگرهای واضح وضعیت تریپ (ON – OFF – TRIP)
- پتانسیومتر چرخشی زیر پوشش شیشه قاب جلو جهت تنظیم دقیق جریان حرارتی بین ۶۲ تا ۷۳ آمپر
- طراحی استاندارد با عرض کامپکت ۵۵ میلیمتر جهت صرفهجویی در فضای داخلی سلولهای تابلو برق
- قابلیت کوپلینگ مستقیم با کنتاکتورهای سری LC1D80 و اتصال به کنتاکتهای کمکی و رلههای شنت
مشخصات و کارایی کلید حرارتی GV3P73 اشنایدر |
|
|
پارامتر فنی |
مقدار و جزییات تخصصی |
|
نوع محصول |
کلید محافظ موتور حرارتی – مغناطیسی (MPCB) |
|
نام تجاری کالا |
TeSys GV3 / TeSys Deca |
|
نام اختصاری قطعه |
GV3P |
|
تعداد قطبها |
3P (سه پل قدرت) |
|
بازه تنظیم جریان حرارتی |
62 تا 73 آمپر (62…73 A) |
|
جریان تریپ مغناطیسی ثابت |
1008 آمپر (1008 A) |
|
ولتاژ عملیاتی نامی (Ue) |
690 ولت AC فرکانس 50/60 هرتز |
|
ولتاژ عایق نامی (Ui) |
690 ولت AC مطابق با استاندارد IEC 60947-2 |
|
توان موتور در ولتاژ 400 ولت |
37 کیلووات در ولتاژ 400/415 ولت AC |
|
قدرت قطع نامی نهایی (Icu) |
50 کیلوآمپر در ولتاژ 400/415 ولت AC | 4 کیلوآمپر در ولتاژ 690 ولت AC |
|
قدرت قطع سرویس (Ics) |
100 درصد مقدار Icu در ولتاژ 400/415 ولت AC |
|
حساسیت به قطع فاز |
دارد (مطابق استاندارد IEC 60947-4-1) |
|
نوع مکانیزم کنترل |
دستگیره چرخشی مجهز به کلاچ مکانیکی (Rotary handle) |
جدول اطلاعات عمومی و قیمت کلید حرارتی GV3P73 |
|
|
فیلد ساختاری و عمومی |
توضیحات و استانداردهای فیزیکی |
|
ابعاد فیزیکی دستگاه |
ارتفاع: 132 میلیمتر | عرض: 55 میلیمتر | عمق: 136 میلیمتر |
|
وزن خالص قطعه |
960 گرم |
|
نوع و فناوری ترمینالها |
ترمینالهای کلمپی پیچدار فیشی EverLink (EverLink BTR screw connectors) |
|
ظرفیت کابلگیری ترمینال |
25 میلیمتر مربع برای کابل انعطافپذیر | 35 میلیمتر مربع برای کابل صلب |
|
گشتاور سفتکردن پیچها |
5 نیوتنمتر برای کابلهای مقطع بالا با آلان یا پیچگوشتی مخصوص |
|
طول عمر الکتریکی و مکانیکی |
50000 سیکل کاری قطع و وصل (ثبات عملکردی بسیار بالا) |
|
استانداردهای مرجع |
EN/IEC 60947-2 , EN/IEC 60947-4-1 , UL 60947-4-1 , CSA C22.2 |
|
درجه حفاظت محیطی (IP) |
IP20 معمولی (مطابق استاندارد IEC 60529) |
|
دمای مجاز عملکرد دستگاه |
20- تا 60+ درجه سانتیگراد |
|
وضعیت ضمانت و گارانتی |
دارای تضمین اصالت کالا و گارانتی معتبر شرکتی |
|
قیمت مصرفکننده |
تماس بگیرید |
سوالات متداول (FAQ)
۱. بازه تنظیم جریان در کلید GV3P73 چقدر است و چگونه کالیبره میشود؟
این کلید دارای یک پتانسیومتر مدرج است که به تکنسین اجازه میدهد جریان حرارتی قطع را دقیقاً متناسب با پلاک الکتروموتور در بازه ۶۲ تا ۷۳ آمپر تنظیم کند.
۲. فناوری ترمینال EverLink در این مدل چه مزیتی دارد؟
این فناوری با اعمال فشار مکانیکی مداوم بر کابل، مانع از شل شدن اتصالات در اثر لرزش یا حرارت شده و خطر جرقه و افت ولتاژ را کاملاً از بین میبرد.
۳. این کلید برای چه موتورهایی با چه توانی مناسب است؟
این تجهیز حفاظتی به طور استاندارد برای محافظت از موتورهای سهفاز بزرگ با توان تقریبی ۳۷ کیلووات (حدود ۵۰ اسب بخار) در ولتاژ شبکه ۴۰۰ ولت کاربرد دارد.
۴. آستانه قطع مغناطیسی (اتصال کوتاه) در کلید GV3P73 چقدر است؟
واحد تریپ مغناطیسی این مدل بر روی جریان ثابت ۱۰۰۸ آمپر کالیبره شده است تا شدیدترین اتصال کوتاهها را فوراً و پیش از آسیب به شبکه دفع کند.
۵. قدرت قطع نهایی (Icu) این کلید در ولتاژ ۴۰۰ ولت چقدر است؟
این دستگاه دارای قدرت قطع نهایی ۵۰ کیلوآمپر (50kA) در ولتاژ ۴۰۰/۴۱۵ ولت سهفاز است که ایمنی فوقالعادهای برای تابلوهای توزیع اصلی فراهم میسازد.
۶. آیا امکان قفل کردن دستگیره چرخشی این کلید وجود دارد؟
بله، دستگیره چرخشی این مدل قابلیت پدلاک (Padlocking) دارد و تکنسین میتواند در وضعیت OFF آن را با قفل آویز مسدود کند تا در حین تعمیرات، مدار به اشتباه وصل نشود.
تجهیزات برق صنعتی اصل و فریمهای سنگین اشنایدر الکتریک را با تضمین اصالت کالا و گارانتی معتبر از فروشگاه تخصصی AT کنترل تهیه فرمایید. جهت مشاوره مهندسی و استعلام قیمت با ما تماس بگیرید.
