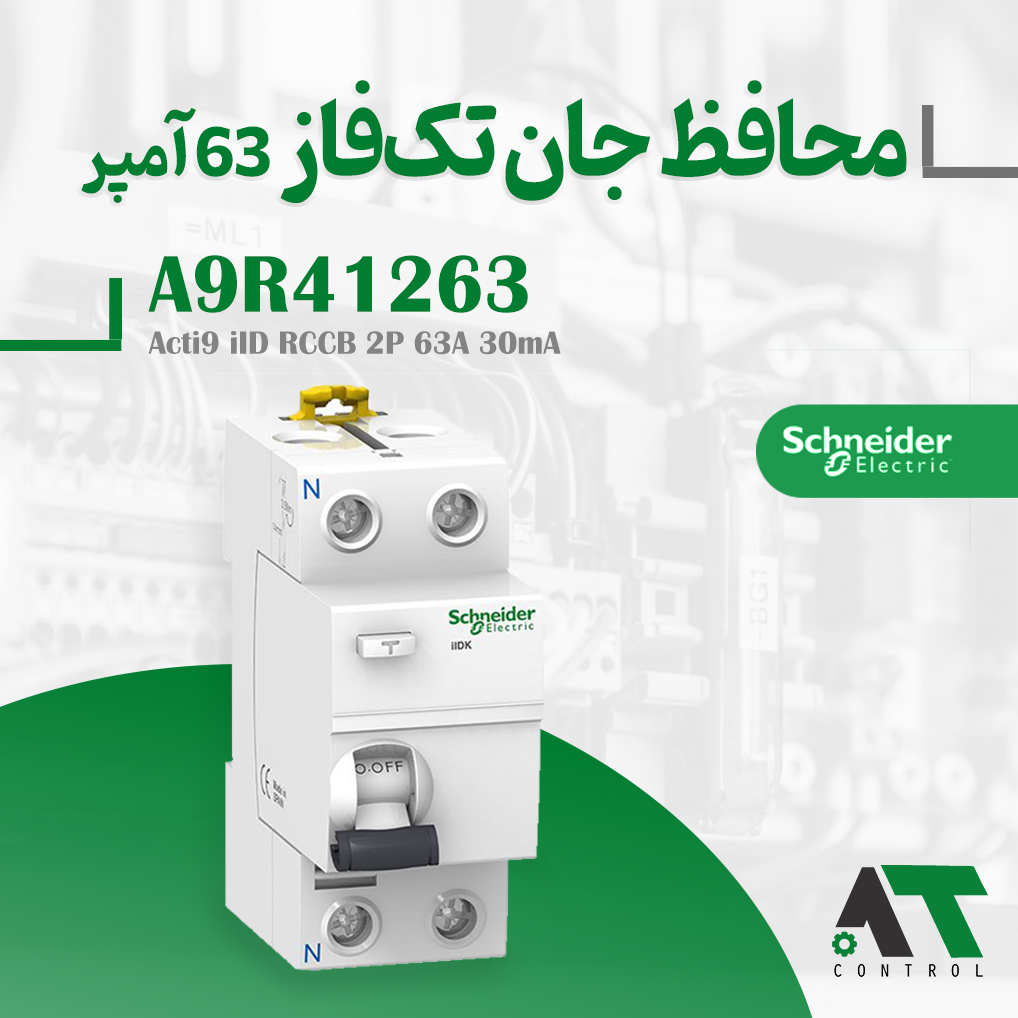

کلید محافظ جان اشنایدر A9R41263 یک تجهیز ایمنی تخصصی و خالص (RCCB) از سری خوشنام Acti9 iID است که وظیفه پایش مداوم جریان پسماند در خطوط تکفاز را بر عهده دارد. این کلید با ظرفیت جریان نامی ۶۳ آمپر و آستانه قطع هوشمند ۳۰ میلیآمپر، به محض کوچکترین نشت جریان از مدار، جریان برق را در کسری از ثانیه قطع کرده و ایمنی مطلق را در برابر خطر شوک الکتریکی و آتشسوزی تامین میکند.
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!
کلید محافظ جان اشنایدر A9R41263؛ سپر امنیتی شبکههای الکتریکی
نشت جریان الکتریکی به دلیل فرسودگی عایق کابلها یا خرابی تجهیزات، یکی از اصلیترین عوامل بروز حوادث جانی و خسارات مالی در سیستمهای برقی است. کلید محافظ جان اشنایدر A9R41263 با تمرکز تخصصی بر ردیابی این نشتهای پنهان، پاسخی قاطع و استاندارد برای ارتقای امنیت در تابلوهای توزیع به شمار میرود. این دستگاه منحصربهفرد، مجهز به پیشرفتهترین مکانیزم پایش هسته مغناطیسی (تورویید داخلی) است که ناترازی میان جریان فاز و نول را به سرعت تشخیص داده و از وقوع حوادث ناگوار جلوگیری میکند.
کاربردهای استراتژیک تجهیزات حفاظتی سری Acti9 iID در مصارف شهری و کارگاهی
این کلید حفاظتی دوپل (2P) کاربرد گستردهای در بخشهای مختلف توزیع قدرت دارد. از مصارف اصلی این تجهیز میتوان به ایمنسازی مدارهای روشنایی و پریزها در واحدهای مسکونی مدرن، صیانت از سیستمهای سرمایشی و گرمایشی پرمصرف، و حفاظت از خطوط توزیع در کارگاههای صنعتی کوچک اشاره کرد. نصب این کلید در ورودی خطوط اصلی، تضمینکننده سلامت فیزیکی کاربران در هنگام کار با انواع لوازم برقی و ماشینآلات تکفاز خواهد بود.
چرا کلید محافظ جان اشنایدر A9R41263؟
سرمایهگذاری بر روی این کالا، تضمینکننده دوام طولانیمدت و کارکرد بدون نقص سیستم حفاظتی شما است. بر خلاف نمونههای تقلبی و غیر استاندارد که در برابر نوسانات ولتاژ شبکه دچار اختلال شده یا تریپهای ناخواسته ایجاد میکنند، این مدل مقاومت بسیار بالایی در برابر پدیدههای گذرا دارد. طراحی کامپکت و عایقبندی فوقالعاده بدنه این کلید، آن را برای کار در محیطهای سخت با رطوبت بالا کاملاً بهینه ساخته و پایداری شبکه را در هر شرایطی حفظ میکند.
ویژگیهای ساختاری و برتریهای فنی محافظ جان RCCB اشنایدر
- مکانیزم قطع کاملاً مستقل از ولتاژ شبکه جهت حفظ کارایی دستگاه حتی در زمان افت شدید ولتاژ
- مجهز به پنجره نمایشگر وضعیت خطا (VisiTrip) جهت تشخیص سریع و تفکیک عیوب در تابلو
- عایقبندی بخش جلویی دستگاه با کلاس حفاظتی فوقالعاده بالاب منظور تامین ایمنی کامل اپراتور
- گیرههای ریل انعطافپذیر جهت سهولت در قرارگیری یا جداسازی آسان از روی ریلهای استاندارد DIN
تجهیزات برق صنعتی اصل را با تضمین کیفیت از فروشگاه آنلاین ابزاردقیق AT کنترل خریداری فرمایید. جهت مشاوره و استعلام قیمت با ما در ارتباط باشید.
|
جدول مشخصات و کارایی کلید محافظ جان A9R41263 اشنایدر |
|
|
پارامتر فنی |
مقدار و جزییات تخصصی |
|
نوع محصول |
کلید حفاظتی جریان پسماند خالص (RCCB) |
|
نام تجاری سری |
Acti9 iID |
|
تعداد قطبها |
2P (دو پل – فاز و نول) |
|
موقعیت ترمینال نول |
سمت چپ (Left) |
|
جریان نامی (In) |
63 آمپر |
|
نوع شبکه برقی |
جریان متناوب (AC) |
|
فرکانس شبکه |
50 یا 60 هرتز |
|
ولتاژ عملیاتی نامی (Ue) |
220 تا 240 ولت AC |
|
حساسیت نشتی جریان |
30 میلیآمپر (30mA) |
|
تاخیر زمانی محافظت زمین |
آنی و بدون تاخیر (Instantaneous) |
|
کلاس حفاظتی نشتی زمین |
نوع AC (Type AC) |
|
ظرفیت قطع و وصل نامی (Im) |
1500 آمپر (مطابق استاندارد EN/IEC 61008-1) |
|
جریان اتصال کوتاه مشروط نامی (Inc) |
10 کیلوآمپر با فیوز پشتیبان gG 63 آمپر |
|
ولتاژ عایق نامی (Ui) |
500 ولت AC فرکانس 50/60 هرتز |
|
ولتاژ ضربه نامی (Uimp) |
6 کیلوولت |
|
نشانگر وضعیت کنتاکت |
دارد (سیگنال مکانیکی روی دستگیره) |
|
نوع کنترل |
اهرم قطع و وصل دستی (Toggle) |
|
سیگنالدهی موضعی |
نشانگر حالت قطع خطای نشت جریان پسماند (VisiTrip) |
جدول اطلاعات عمومی و قیمت محافظ جان تک فاز A9R41263 |
|
|
فیلد ساختاری و عمومی |
توضیحات و استانداردهای فیزیکی |
|
تعداد گامهای 9 میلیمتری |
4 ماژول |
|
ابعاد فیزیکی دستگاه |
ارتفاع: 91 میلیمتر | عرض: 36 میلیمتر | عمق: 73.5 میلیمتر |
|
وزن خالص قطعه |
210 گرم |
|
رنگ بدنه |
سفید استاندارد RAL 9003 |
|
طول عمر مکانیکی |
20000 سیکل کاری قطع و وصل |
|
طول عمر الکتریکی |
15000 سیکل کاری زیر بار AC-1 |
|
نوع ترمینالهای اتصال |
ترمینال دوگانه در بخش بالا و پایین (1 تا 35 میلیمتر مربع برای سیمهای صلب / 1 تا 25 میلیمتر مربع برای سیمهای انعطافپذیر) |
|
طول عایقبرداری سیم |
15 میلیمتر برای اتصالات ورودی و خروجی پیچها |
|
گشتاور سفتکردن پیچها |
3.5 نیوتنمتر (بالا یا پایین) |
|
استانداردهای مرجع |
EN/IEC 61008-1 |
|
گواهینامههای محصول |
CE |
|
درجه حفاظت محیطی (IP) |
IP20 معمولی | IP40 پس از قرارگیری در جعبه توزیع ماژولار |
|
درجه آلودگی محیطی |
سطح 3 |
|
سازگاری الکترومغناطیسی |
مقاومت در برابر ضربه پالس 8/20 میکروثانیه تا 250 آمپر |
|
دمای مجاز عملکرد دستگاه |
5- تا 60+ درجه سانتیگراد |
|
دمای مجاز نگهداری در انبار |
40- تا 85+ درجه سانتیگراد |
|
وضعیت ضمانت و گارانتی |
دارای تضمین اصالت کالا و گارانتی معتبر شرکتی |
|
قیمت مصرفکننده |
تماس بگیرید |
سوالات متداول (FAQ)
۱. تفاوت کلید RCCB مانند مدل A9R41263 با کلیدهای RCBO چیست؟
مدل A9R41263 یک کلید نشت جریان خالص (RCCB) است که فقط وظیفه مهار جریانهای پسماند را دارد و برای حفاظت در برابر اضافه بار و اتصال کوتاه باید با یک کلید مینیاتوری استاندارد جفت شود.
۲. کلاس کاری AC در این محافظ جان نشاندهنده چیست؟
کلاس AC مشخص میکند که این کلید برای شناسایی و قطع جریانهای نشتی متناوب سینوسی خالص طراحی شده و برای اکثر مصارف مسکونی و تجاری متداول مناسب است.
۳. آیا جریان نامی ۶۳ آمپر به معنی قطع مدار در این جریان است؟
خیر، این عدد بیانگر حداکثر جریان مداومی است که کنتاکتهای داخلی کلید میتوانند بدون آسیب از خود عبور دهند و دستگاه در این آمپر فرمان قطع صادر نمیکند.
۴. حساسیت عملکردی ۳۰ میلیآمپر (30mA) چه مزیتی دارد؟
این سطح از حساسیت بالاترین استاندارد برای حفاظت جانی انسان در برابر تماس مستقیم با برق است، زیرا جریانی کمتر از آستانه آسیب جدی به بدن را قطع میکند.
۵. علت تریپ ناگهانی کلید محافظ جان پس از نصب چیست؟
این مشکل معمولاً به دلیل وجود اتصال زمین در سیم نول مدار، فرسودگی سیمکشی یا سیمکشی اشتباه (اشتراک نولها با مدارهای دیگر) رخ میدهد که باید توسط تکنسین بررسی شود.
۶. چرا فشردن دکمه تست روی کلید اهمیت دارد؟
شاسی تست با شبیهسازی یک خطای فرضی، سلامت مکانیکی قطعکننده را ارزیابی میکند. برای اطمینان از صحت کارکرد دستگاه، توصیه میشود این تست به صورت منظم و ماهانه انجام گیرد.
