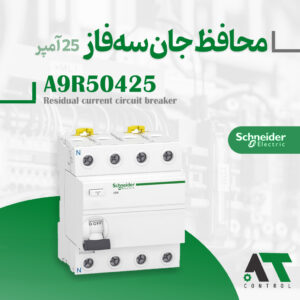

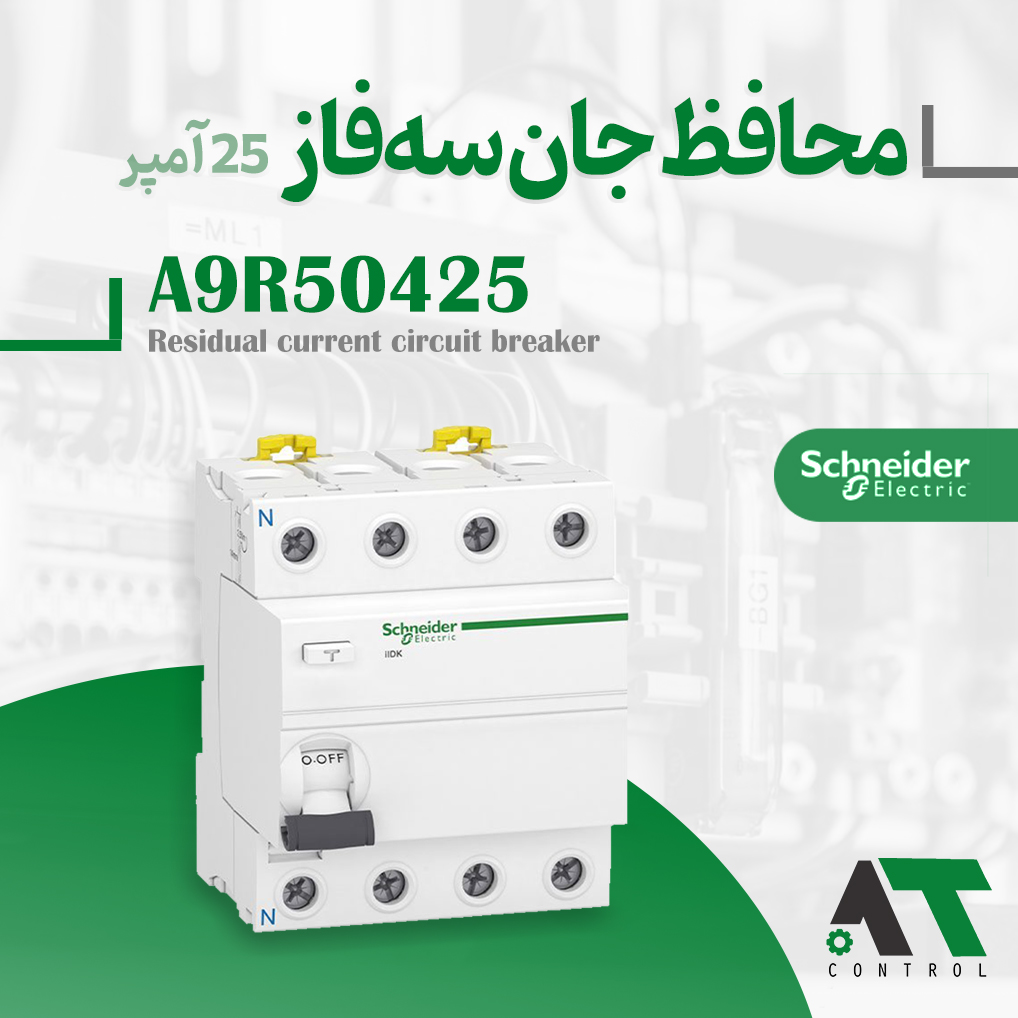

محافظ جان اشنایدر A9R50425 | فیوز ۲۵ آمپر SCHNEIDER

کلید محافظ جان اشنایدر  A9R50425؛ راهکار بهینه ایمنی در سیستم‌های سه فاز

پایش خطاهای عایقی و نشت جریان در شبکه‌های سه‌فاز صنعتی و تجاری به دلیل تغذیه بارهای سه‌پل حساس، از اهمیت بالایی برخوردار است. کلید محافظ جان اشنایدر A9R50425 به عنوان یک ماژول خالص حفاظتی، راهکاری مطمئن برای ردیابی نشت‌های الکتریکی پنهان در تابلو برق‌ها به شمار می‌رود. این تجهیز با تکیه بر هسته مغناطیسی پیشرفته خود، هرگونه عدم تقارن در جریان رفت و برگشت میان فازها و سیم نول را فوراً شناسایی کرده و پیش از وقوع خسارت، فرمان قطع مدار را صادر می‌کند.



کاربردهای گسترده کلیدهای جریان پسماند سری Acti9 iID K در بخش توزیع نهایی

این محافظ جان ۴ پل (4P) کارایی بسیار بالایی در ایمن‌سازی خطوط فرعی و خروجی‌های سه‌فاز دارد. از مصارف کلیدی این دستگاه می‌توان به حفاظت از تجهیزات تهویه مطبوع، الکتروموتورهای توان پایین، کارگاه‌های توزیع برق کوچک و ماشین‌آلات اداری بزرگ اشاره کرد. کالیبراسیون دقیق این مدل سبب شده تا به عنوان یک لایه حفاظتی تکمیلی و کارآمد در کنار کلیدهای مینیاتوری مهارکننده اتصال کوتاه قرار گیرد.





چرا کلید محافظ جان اشنایدر A9R50425؟

خرید این قطعه از برند اصیل فرانسه، بهره‌مندی از طول عمر بالای قطعات مکانیکی و عملکرد بدون خطا در شرایط کاری گوناگون را تضمین می‌کند. برخلاف نمونه‌های تقلبی بازار که در مواجهه با تغییرات دمایی دچار قطع‌های مکرر مزاحم یا عدم تریپ در لحظه وقوع حادثه می‌شوند، این کلید ثبات عملکردی بسیار بالایی دارد. بدنه مقاوم و منسجم این تجهیز مقاومت مطلوبی در برابر حرارت و ضربه داشته و پایداری شبکه را در درازمدت حفظ می‌کند.



ویژگی‌های فیزیکی و برتری‌های مهندسی فیوز چهار پل اشنایدر

• مکانیزم قطع مکانیکی کاملاً مستقل از ولتاژ شبکه جهت حفظ کارایی دستگاه حتی در زمان افت شدید ولتاژ
• مجهز به گیره‌های اتصال مستحکم جهت نصب و جابه‌جایی سریع و بی‌دردسر روی ریل‌های استاندارد DIN
• طراحی بهینه عرض بدنه معادل ۴ ماژول استاندارد جهت صرفه‌جویی در فضای داخلی تابلو توزیع برق
• عایق‌بندی کامل ترمینال‌های ورودی و خروجی به منظور ارتقای ضریب ایمنی اپراتور در حین سرویس



تجهیزات صنعتی اصل را با ضمانت معتبر از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه نمایید. برای مشاوره فنی با ما در تماس باشید.



مشخصات و کارایی کلید محافظ جان A9R50425 اشنایدر
پارامتر فنی	مقدار و جزییات تخصصی
نوع محصول	کلید حفاظتی جریان پسماند خالص  (RCCB)
نام تجاری سری	Acti9 iID K
تعداد قطب‌ها	4P (چهار پل – سه فاز و نول )
موقعیت ترمینال نول	سمت چپ  (Left)
جریان نامی (In)	25 آمپر
نوع شبکه برقی	جریان متناوب  (AC)
فرکانس شبکه	50 یا 60 هرتز
ولتاژ عملیاتی نامی (Ue)	380 تا 415 ولت AC فرکانس 50/60 هرتز
حساسیت نشتی جریان	30 میلی‌آمپر  (30mA)
تاخیر زمانی محافظت زمین	آنی و بدون تاخیر  (Instantaneous)
کلاس حفاظتی نشتی زمین	نوع AC (Type AC)
ظرفیت قطع و وصل نامی (Im)	500 آمپر (مطابق استاندارد EN/IEC 61008-1)
جریان اتصال کوتاه مشروط نامی (Inc)	4.5 کیلوآمپر با فیوز مینیاتوری پشتیبان gG 25 آمپر
ولتاژ عایق نامی (Ui)	440 ولت AC فرکانس 50/60 هرتز
ولتاژ ضربه نامی (Uimp)	4 کیلوولت
نشانگر وضعیت کنتاکت	دارد (سیگنال مکانیکی روی دستگیره)
نوع کنترل	اهرم قطع و وصل دستی  (Toggle)



جدول اطلاعات عمومی و قیمت محافظ جان سه فاز A9R50425
فیلد ساختاری و عمومی	توضیحات و استانداردهای فیزیکی
تعداد گام‌های 9 میلی‌متری	8 ماژول
ابعاد فیزیکی دستگاه	ارتفاع: 81 میلی‌متر | عرض: 72 میلی‌متر | عمق: 72 میلی‌متر
وزن خالص قطعه	365 گرم
رنگ بدنه	سفید استاندارد RAL 9003
طول عمر مکانیکی	5000 سیکل کاری قطع و وصل
طول عمر الکتریکی	2000 سیکل کاری زیر بار AC-1 (مطابق استاندارد  IEC 61008-1)
نوع ترمینال‌های اتصال	ترمینال تونلی تک کابل در بخش بالا و پایین (1 تا 35 میلی‌متر مربع برای سیم‌های صلب / 1 تا 25 میلی‌متر مربع برای سیم‌های انعطاف‌پذیر)
طول عایق‌برداری سیم	16 میلی‌متر برای اتصالات ورودی و خروجی پیچ‌ها
گشتاور سفت‌کردن پیچ‌ها	3.5 نیوتن‌متر (بالا یا پایین)
استانداردهای مرجع	EN/IEC 61008-1
درجه حفاظت محیطی (IP)	IP20 معمولی | IP40 پس از قرارگیری در جعبه توزیع و تابلو ماژولار
درجه آلودگی محیطی	سطح 2
دمای مجاز عملکرد دستگاه	5-  تا 60+ درجه سانتی‌گراد
دمای مجاز نگهداری در انبار	40-  تا 85+ درجه سانتی‌گراد
وضعیت ضمانت و گارانتی	دارای تضمین اصالت کالا و گارانتی معتبر شرکتی
قیمت مصرف‌کننده	تماس بگیرید



سوالات متداول (FAQ)

۱. آیا کلید RCCB مدل A9R50425 توانایی مهار اتصال کوتاه را دارد؟

خیر، این دستگاه یک کلید نشت جریان خالص است و صرفاً جریان‌های پسماند را قطع می‌کند؛ لذا برای حفاظت مدار در برابر اتصال کوتاه و اضافه بار باید با فیوز مینیاتوری مناسب ترکیب شود.



۲. کلاس کاری نوع AC در این محافظ جان سه فاز به چه معناست؟

این کلاس نشان‌دهنده توانایی کالیبراسیون کلید برای تشخیص و قطع جریان‌های نشتی پسماند از نوع متناوب سینوسی خالص است که در مصارف عمومی مسکونی و تجاری کاربرد دارد.



۳. جریان نامی ۲۵ آمپر در این تجهیز بیانگر چیست؟

این شاخص نشان‌دهنده حداکثر جریان مداومی است که کنتاکت‌های داخلی دستگاه بدون آسیب دیدن یا داغ شدن می‌توانند از خود عبور دهند و ارتباطی با آستانه قطع اضافه بار ندارد.



۴. میزان حساسیت ۳۰ میلی‌آمپر (30mA) چه نقشی در حفاظت دارد؟

این میزان حساسیت، استاندارد بین‌المللی برای تامین حفاظت جانی انسان در برابر تماس مستقیم با خطوط برق است، زیرا جریان خطا را پیش از رسیدن به سطح آسیب‌رسان قطع می‌کند.



۵. شاسی تست (T) روی بدنه محافظ جان ۴ پل چه کاربردی دارد؟

این دکمه یک مسیر فرعی با جریان نشتی مصنوعی ایجاد می‌کند تا سلامت مکانیکی قطع‌کننده ارزیابی شود. توصیه می‌شود جهت اطمینان از عملکرد دستگاه، ماهی یک‌بار این تست در حالت برق‌دار انجام شود.



۶. چرا رعایت اتصال صحیح سیم نول در کلید ۴ پل اهمیت دارد؟

مکانیزم سنجش جریان پسماند برآیند میدان مغناطیسی فازها و نول را محاسبه می‌کند؛ عدم اتصال سیم نول یا اشتباه در سیم‌کشی آن، مانع از عملکرد صحیح دستگاه در هنگام وقوع نشتی می‌شود.
