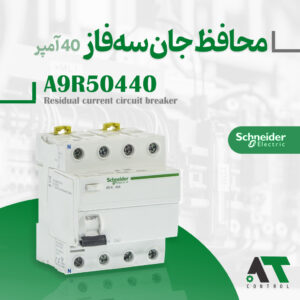

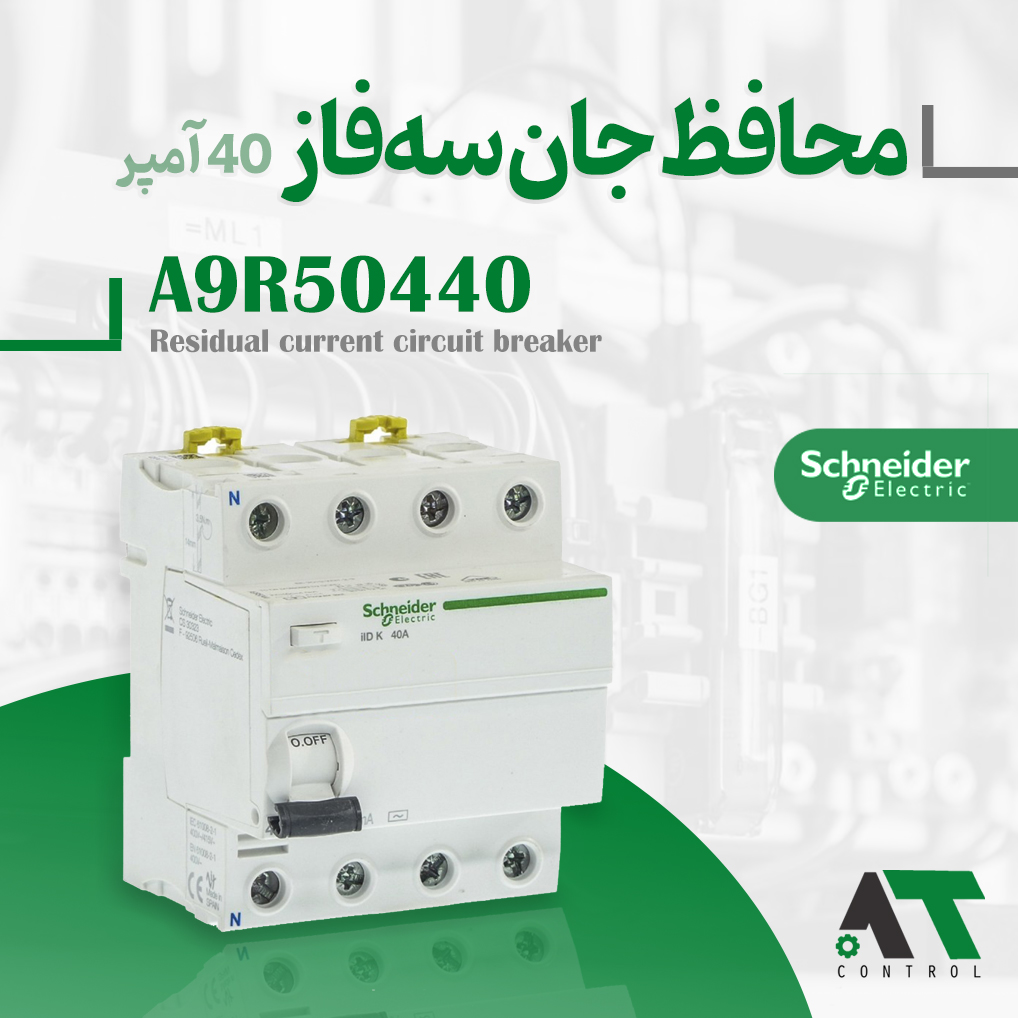

کلید محافظ جان اشنایدر A9R50440 یک قطعه قطعکننده تخصصی جریان پسماند پنهان (RCCB) از سری کاربردی Acti9 iID K است که برای مهار خطاهای عایقی در خطوط سهفاز توسعه یافته است. این محصول با جریان نامی ۴۰ آمپر، ساختار ۴ پل (سه فاز و یک نول همزمان) و آستانه قطع آنی ۳۰ میلیآمپر، به سرعت کوچکترین ناترازی جریان در مدار را ردیابی کرده و با قطع کل شبکه، ایمنی کامل کاربران و کارگاه را در برابر شوکهای الکتریکی تضمین میکند.
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!
کلید محافظ جان اشنایدر A9R50440؛ مهار هوشمند جریانهای پسماند صنعتی
سیستمهای توزیع برق سهفاز به دلیل ساختار پیچیده و اتصال به تجهیزات الکتریکی سنگین، به طور مداوم در معرض ریسکهای ناشی از افت مقاومت عایقی قرار دارند. کلید محافظ جان اشنایدر A9R50440 به عنوان یک ماژول حفاظتی خالص و کارآمد، وظیفه ردیابی جریانهای نشتی پنهانی را بر عهده دارد که فیوزهای مینیاتوری قادر به تشخیص آنها نیستند. این تجهیز با بهرهگیری از رله دیفرانسیلی فوقالعاده حساس، برآیند میدانهای مغناطیسی فازها و سیم نول را پایش کرده و در صورت بروز هرگونه عیب خط زمین، فوراً مدار را قطع میکند.
کاربردهای راهبردی قطعکنندههای چهار پل سری Acti9 iID K در تابلوهای توزیع
این کلید نشت جریان چهارپل (4P) برای صیانت از خروجیهای نهایی در بخشهای تجاری پیشرفته و کارگاهی طراحی شده است. از مصارف کلیدی این دستگاه میتوان به ایمنسازی بردهای کنترل خطوط تولید، پمپهای سهفاز صنعتی، چیلرها و سیستمهای تهویه مطبوع بزرگ، و دپارتمانهای آزمایشگاهی اشاره کرد. تطبیقپذیری بالای این مدل به تکنسینها اجازه میدهد تا بدون نگرانی از تریپهای ناخواسته، ضریب ایمنی سیستم توزیع برق را به حداکثر برسانند.
چرا کلید محافظ جان اشنایدر A9R50440؟
خرید این قطعه تخصصی از برند نامآور اشنایدر فرانسه، انتخابی هوشمندانه برای دستیابی به بالاترین استاندارد حفاظتی و دوام فیزیکی در طولانیمدت است. برخلاف تجهیزات متفرقه و اقتصادی فاقد اصالت که در مواجهه با رطوبت محیطی یا جریانهای هارمونیکی شبکه دچار خرابی کنتاکتها و عدم عملکرد به موقع میشوند، این کلید پایداری ساختاری بینظیری دارد. عایقبندی مهندسیشده بدنه این قطعه مقاومت فوقالعادهای در برابر حرارت ناشی از بار مداوم داشته و ایمنی کارفرما را تضمین میکند.
مزیتهای فیزیکی و شاخصههای تخصصی محافظ جان ۴۰ آمپر اشنایدر
- برخورداری از مکانیزم فرمان قطع مکانیکی مستقل از ولتاژ خط جهت کارکرد قطعی کلید در زمان افت شدید ولتاژ
- مجهز به پینهای نگهدارنده فنری دوطرفه برای اتصال و تعویض فوقالعاده آسان روی ریلهای استاندارد DIN
- طراحی بهینه با پهنای استاندارد ۴ ماژول مینیاتوری جهت مدیریت فضای داخلی جعبه فیوز و تابلوهای توزیع
- عایقبندی کامل پیشانی دستگاه با کلاس حفاظتی بالا به منظور مهار خطر تماس تصادفی اپراتور با هادیهای برقدار
تجهیزات صنعتی اصل را با تضمین کیفیت از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه فرمایید. جهت مشاوره و قیمت با ما تماس بگیرید.
مشخصات و کارایی کلید محافظ جان A9R50440 اشنایدر |
|
|
پارامتر فنی |
مقدار و جزییات تخصصی |
|
نوع محصول |
کلید حفاظتی جریان پسماند خالص (RCCB) |
|
نام تجاری سری |
Acti9 iID K |
|
تعداد قطبها |
4P (چهار پل – سه فاز و نول) |
|
موقعیت ترمینال نول |
سمت چپ (Left) |
|
جریان نامی (In) |
40 آمپر |
|
نوع شبکه برقی |
جریان متناوب (AC) |
|
فرکانس شبکه |
50 یا 60 هرتز |
|
ولتاژ عملیاتی نامی (Ue) |
380 تا 415 ولت AC فرکانس 50/60 هرتز |
|
حساسیت نشتی جریان |
30 میلیآمپر (30mA) |
|
تاخیر زمانی محافظت زمین |
آنی و بدون تاخیر (Instantaneous) |
|
کلاس حفاظتی نشتی زمین |
نوع AC (Type AC) |
|
ظرفیت قطع و وصل نامی (Im) |
500 آمپر (مطابق استاندارد EN/IEC 61008-1) |
|
جریان اتصال کوتاه مشروط نامی (Inc) |
4.5 کیلوآمپر با فیوز مینیاتوری پشتیبان gG 40 آمپر |
|
ولتاژ عایق نامی (Ui) |
440 ولت AC فرکانس 50/60 هرتز |
|
ولتاژ ضربه نامی (Uimp) |
4 کیلوولت |
|
نشانگر وضعیت کنتاکت |
دارد (سیگنال مکانیکی روی دستگیره) |
|
نوع کنترل |
اهرم قطع و وصل دستی (Toggle) |
جدول اطلاعات عمومی و قیمت محافظ جان سه فاز A9R50440 (H4) |
|
|
فیلد ساختاری و عمومی |
توضیحات و استانداردهای فیزیکی |
|
تعداد گامهای 9 میلیمتری |
8 ماژول |
|
ابعاد فیزیکی دستگاه |
ارتفاع: 81 میلیمتر | عرض: 72 میلیمتر | عمق: 72 میلیمتر |
|
وزن خالص قطعه |
365 گرم |
|
رنگ بدنه |
سفید استاندارد RAL 9003 |
|
طول عمر مکانیکی |
5000 سیکل کاری قطع و وصل |
|
طول عمر الکتریکی |
2000 سیکل کاری زیر بار AC-1 (مطابق استاندارد IEC 61008-1) |
|
نوع ترمینالهای اتصال |
ترمینال تونلی تک کابل در بخش بالا و پایین (1 تا 35 میلیمتر مربع برای سیمهای صلب / 1 تا 25 میلیمتر مربع برای سیمهای انعطافپذیر) |
|
طول عایقبرداری سیم |
16 میلیمتر برای اتصالات ورودی و خروجی پیچها |
|
گشتاور سفتکردن پیچها |
3.5 نیوتنمتر (بالا یا پایین) |
|
استانداردهای مرجع |
EN/IEC 61008-1 |
|
درجه حفاظت محیطی (IP) |
IP20 معمولی | IP40 پس از قرارگیری در جعبه توزیع و تابلو ماژولار |
|
درجه آلودگی محیطی |
سطح 2 |
|
دمای مجاز عملکرد دستگاه |
5- تا 60+ درجه سانتیگراد |
|
دمای مجاز نگهداری در انبار |
40- تا 85+ درجه سانتیگراد |
|
وضعیت ضمانت و گارانتی |
دارای تضمین اصالت کالا و گارانتی معتبر شرکتی |
|
قیمت مصرفکننده |
تماس بگیرید |
سوالات متداول (FAQ)
۱. آیا کلید RCCB مدل A9R50440 در برابر اتصال کوتاه از مدار محافظت میکند؟
خیر، این مدل یک کلید نشت جریان خالص است و توانایی مهار اضافه بار یا اتصال کوتاه را ندارد؛ به همین دلیل باید حتماً همراه با کلیدهای مینیاتوری استاندارد (MCB) نصب شود.
۲. کلاس حفاظتی نوع AC در این دستگاه بیانگر چه کاربردی است؟
این کلاس نشان میدهد که کالیبراسیون داخلی دستگاه برای شناسایی و مهار جریانهای نشتی پسماند از نوع متناوب سینوسی خالص (AC) انجام شده که برای مصارف عمومی تجاری و کارگاهی کاملاً متداول است.
۳. مفهوم جریان نامی ۴۰ آمپر در مشخصات این کلید چیست؟
این عدد نشاندهنده حداکثر شدت جریانی است که کنتاکتهای داخلی کلید میتوانند به صورت مداوم و بدون ذوب شدن یا داغ شدن شدید از خود عبور دهند و این آمپر آستانه قطع دستگاه نیست.
۴. حساسیت ۳۰ میلیآمپر (30mA) چگونه امنیت جانی کاربران را تامین میکند؟
این آستانه، استاندارد طلایی حفاظت جانی بینالمللی است؛ زیرا کلید پیش از آنکه جریان عبوری نشتیافته به بدن انسان به مرز فلجشدن عضلات یا ایست قلبی برسد، برق را قطع میکند.
۵. کاربرد دکمه تست (T) که روی قاب جلویی دستگاه تعبیه شده چیست؟
این شاسی با ایجاد یک مسیر جریان فرعی ناچیز، مکانیزم قطع دیفرانسیلی را به چالش میکشد. برای اطمینان از سلامت مکانیکی قطعه، فشردن دورهای این دکمه (ماهی یکبار) در وضعیت برقدار توصیه میشود.
۶. در سیستم سهفاز بدون نول، آیا میتوان از این کلید محافظ جان ۴ پل استفاده کرد؟
خیر، مکانیزم سنجش جریان پسماند این کلید بر پایه توازن جریان رفت و برگشت تمامی خطوط از جمله سیم نول کار میکند و عدم وجود نول یا سیمکشی اشتباه آن، عملکرد کلید را مختل خواهد کرد.
