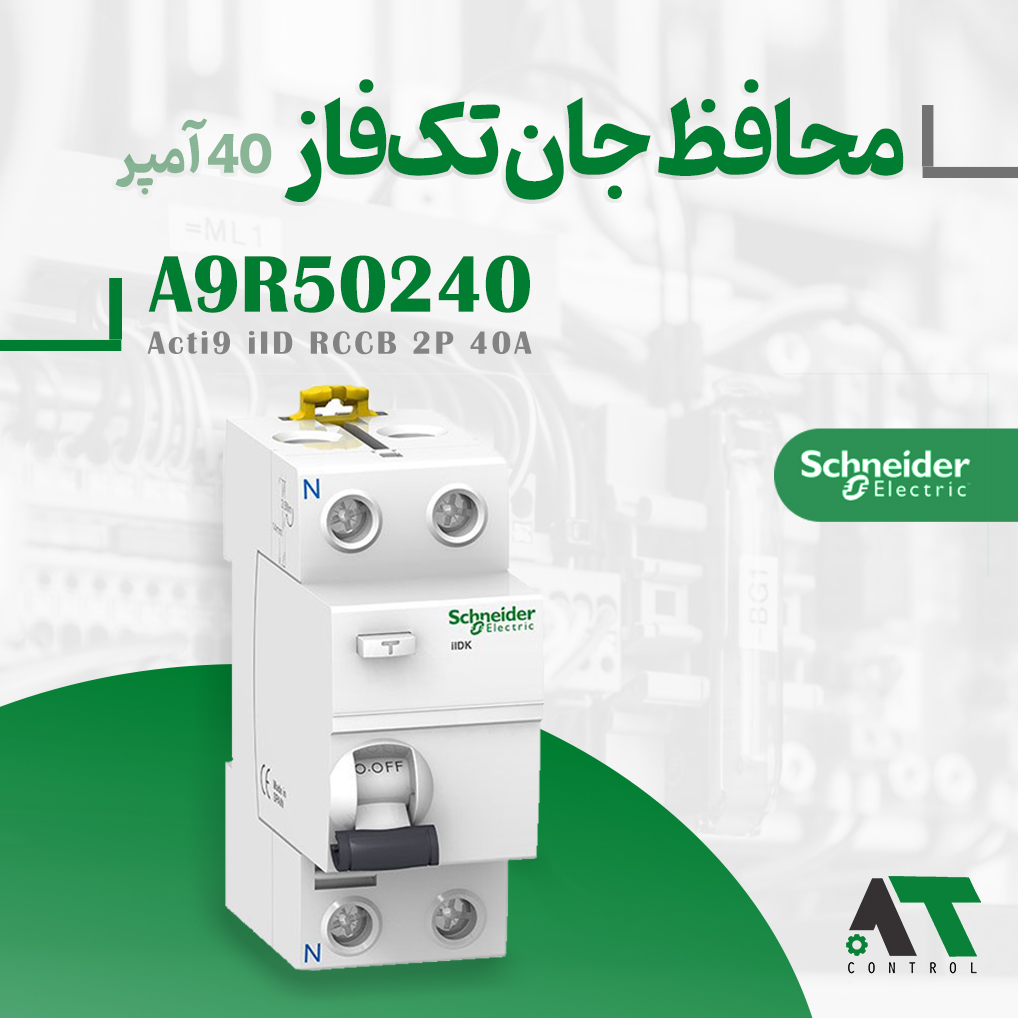

فیوز محافظ جان اشنایدر A9R50240 یک تجهیز حفاظتی تخصصی و خالص (RCCB) از سری اقتصادی و پرکاربرد Acti9 iID K است که برای پایش دائم جریانهای پسماند در خطوط برق تکفاز طراحی شده است. این ماژول با پشتیبانی از جریان نامی ۴۰ آمپر و آستانه حساسیت آنی ۳۰ میلیآمپر، به سرعت ناترازی فاز و نول را ردیابی کرده و با قطع فوری مدار، از بروز برقگرفتگی افراد و خطرات آتشسوزی الکتریکی جلوگیری میکند.
به دلیل نوسانات ارزی لطفا قبل از خرید با فروشگاه تماس بگیرید...
تماس بگیرید
0
نفر در حال مشاهده این محصول هستند!
فیوز محافظ جان اشنایدر A9R50240؛ تضمین ایمنی پایدار در خطوط برق
بروز نشتی جریان به دلیل مستهلک شدن عایق کابلها یا نقص فنی در لوازم برقی، یکی از شایعترین علل بروز سوانح جانی و حریق در سیستمهای الکتریکی است. کلید محافظ جان اشنایدر A9R50240 با تمرکز فنی بر شناسایی این خطاهای پنهان، ساختار تابلو توزیع شما را به یک دژ مستحکم حفاظتی تبدیل میکند. این تجهیز با برخورداری از رله مغناطیسی بسیار دقیق (تورویید داخلی)، هرگونه تفاوت ناچیز میان جریان رفت و برگشت را به عنوان خطای زمین تلقی کرده و پیش از بروز حادثه، فرمان قطع را صادر مینماید.
کاربردهای بهینه تجهیزات نشت جریان سری Acti9 iID K در ساختمانها
این کلید حفاظتی دوپل (2P) ابزاری ایدهآل برای مصارف توزیع نهایی در فضاهای استاندارد مسکونی، تجاری و اداری است. از کاربردهای اصلی این تجهیز میتوان به ایمنسازی پریزهای برق آشپزخانه، سیستمهای روشنایی محیطهای مرطوب مانند سرویسهای بهداشتی، و حفاظت از مدارهای حساس در مغازهها و دفاتر کار اشاره کرد. ساختار کارآمد این مدل، کارکرد بینقص آن را به عنوان یک لایه حفاظتی تکمیلی در کنار فیوزهای مینیاتوری تضمین میکند.
چرا فیوز محافظ جان اشنایدر A9R50240؟
انتخاب و خرید این محصول از برند اصیل فرانسه، پایداری بلندمدت مکانیزمهای حفاظتی شما را تضمین میکند. برخلاف بسیاری از کلیدهای متفرقه و غیراستاندارد موجود در بازار که به دلیل کیفیت پایین فنرها و کنتاکتها، دچار قطعهای مکرر مزاحم یا عدم عملکرد در بزنگاه حوادث میشوند، این مدل دوام فیزیکی فوقالعادهای دارد. طراحی کامپکت و بدنه مقاوم این قطعه به گونهای مهندسی شده که در برابر حرارت بالا و ضربههای فیزیکی، استحکام خود را به طور کامل حفظ میکند.
برتریهای فیزیکی و ویژگیهای کاربردی محافظ جان RCCB اشنایدر
• بهرهگیری از مکانیزم قطع مکانیکی خالص و مستقل از ولتاژ خط جهت کارکرد دستگاه در زمان افت ولتاژ شبکه
• دارای پینهای نگهدارنده قوی با قابلیت نصب و جداسازی بسیار آسان و سریع روی ریلهای مینیاتوری استاندارد DIN
د عایقبندی کامل بخش ترمینالها به منظور جلوگیری از تماس تصادفی دست تکنسین با بخشهای برقدار
• بدنه یکپارچه با کیفیت ساخت ممتاز جهت عملکرد طولانیمدت در محیطهای با رطوبت و دمای متغیر
انواع تجهیزات برق صنعتی اصل را با ضمانت معتبر از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه فرمایید. برای مشاوره فنی با ما در تماس باشید.
مشخصات و کارایی کلید محافظ جان A9R50240 اشنایدر |
|
|
پارامتر فنی |
مقدار و جزییات تخصصی |
|
نوع محصول |
کلید حفاظتی جریان پسماند خالص (RCCB) |
|
نام تجاری سری |
Acti9 iID K |
|
تعداد قطبها |
2P (دو پل – فاز و نول) |
|
موقعیت ترمینال نول |
سمت چپ (Left) |
|
جریان نامی (In) |
40 آمپر |
|
نوع شبکه برقی |
جریان متناوب (AC) |
|
فرکانس شبکه |
50 یا 60 هرتز |
|
ولتاژ عملیاتی نامی (Ue) |
220 تا 240 ولت AC |
|
حساسیت نشتی جریان |
30 میلیآمپر (30mA) |
|
تاخیر زمانی محافظت زمین |
آنی و بدون تاخیر (Instantaneous) |
|
کلاس حفاظتی نشتی زمین |
نوع AC (Type AC) |
|
ظرفیت قطع و وصل نامی (Im) |
500 آمپر (مطابق استاندارد EN/IEC 61008-1) |
|
جریان اتصال کوتاه مشروط نامی (Inc) |
4.5 کیلوآمپر با فیوز مینیاتوری پشتیبان gG 40 آمپر |
|
ولتاژ عایق نامی (Ui) |
440 ولت AC فرکانس 50/60 هرتز |
|
ولتاژ ضربه نامی (Uimp) |
4 کیلوولت |
|
نشانگر وضعیت کنتاکت |
دارد (سیگنال مکانیکی روی دستگیره) |
|
نوع کنترل |
اهرم قطع و وصل دستی (Toggle) |
جدول اطلاعات عمومی و قیمت محافظ جان تک فاز A9R50240 |
|
|
فیلد ساختاری و عمومی |
توضیحات و استانداردهای فیزیکی |
|
تعداد گامهای 9 میلیمتری |
4 ماژول |
|
ابعاد فیزیکی دستگاه |
ارتفاع: 81 میلیمتر | عرض: 36 میلیمتر | عمق: 72 میلیمتر |
|
وزن خالص قطعه |
210 گرم |
|
رنگ بدنه |
سفید استاندارد RAL 9003 |
|
طول عمر مکانیکی |
5000 سیکل کاری قطع و وصل |
|
طول عمر الکتریکی |
2000 سیکل کاری زیر بار AC-1 (مطابق استاندارد IEC 61008-1) |
|
نوع ترمینالهای اتصال |
ترمینال تونلی تک کابل در بخش بالا و پایین (1 تا 35 میلیمتر مربع برای سیمهای صلب / 1 تا 25 میلیمتر مربع برای سیمهای انعطافپذیر) |
|
طول عایقبرداری سیم |
16 میلیمتر برای اتصالات ورودی و خروجی پیچها |
|
گشتاور سفتکردن پیچها |
3.5 نیوتنمتر (بالا یا پایین) |
|
استانداردهای مرجع |
EN/IEC 61008-1 |
|
درجه حفاظت محیطی (IP) |
IP20 معمولی | IP40 پس از قرارگیری در جعبه توزیع و تابلو ماژولار |
|
درجه آلودگی محیطی |
سطح 2 |
|
دمای مجاز عملکرد دستگاه |
5- تا 60+ درجه سانتیگراد |
|
دمای مجاز نگهداری در انبار |
40- تا 85+ درجه سانتیگراد |
|
وضعیت ضمانت و گارانتی |
دارای تضمین اصالت کالا و گارانتی معتبر شرکتی |
|
قیمت مصرفکننده |
تماس بگیرید |
سوالات متداول (FAQ)
۱. تفاوت فیوز محافظ جان خالص (RCCB) با کلیدهای ترکیبی (RCBO) در چیست؟
فیوز RCCB مانند مدل A9R50240 صرفاً جریانهای نشتی پسماند را مهار میکند و برای حفاظت مدار در برابر اتصال کوتاه و اضافه بار، حتماً باید یک فیوز مینیاتوری مناسب قبل از آن نصب شود.
۲. کلاس کاری AC در این کلید به چه معناست؟
این کلاس نشان میدهد کلید برای ردیابی و قطع جریانهای نشتی پسماند متناوب (سینوسی خالص) کالیبره شده است که رایجترین فرم جریان در مدارهای مسکونی و اداری به شمار میرود.
۳. آیا جریان نامی ۴۰ آمپر مشخصکننده آستانه قطع این فیوز است؟
خیر، ۴۰ آمپر ظرفیت مجاز عبور جریان مداوم از کنتاکتهای کلید بدون آسیب دیدن آنهاست. این کلید برای قطع اضافه بار طراحی نشده و فقط در صورت بروز نشتی ۳۰ میلیآمپر قطع خواهد شد.
۴. حساسیت ۳۰ میلیآمپر (30mA) چقدر در حفاظت جانی مؤثر است؟
این مقدار حساسیت، استاندارد بینالمللی برای حفاظت از جان انسان در برابر تماس مستقیم با برق است؛ زیرا این کلید پیش از رسیدن جریان عبوری از بدن به حد کشنده، مدار را قطع میکند.
۵. شاسی تست (Test) روی بدنه دستگاه چه زمانی باید استفاده شود؟
این دکمه یک خطای نشتی فرضی ایجاد میکند تا صحت عملکرد مکانیکی کلید ارزیابی شود. توصیه فنی این است که ماهی یکبار در حالت برقدار بودن مدار، این دکمه را بفشارید تا از سلامت کلید مطمئن شوید.
۶. چرا گاهی محافظ جان بدون روشن بودن هیچ وسیله برقی قطع میشود؟
این مشکل معمولاً به دلیل فرسودگی سیمکشی داخل دیوار، نفوذ رطوبت به پریزها، یا اتصال ناخواسته سیم نول به سیم ارت (زمین) رخ میدهد که جریان پسماند ایجاد میکند.
