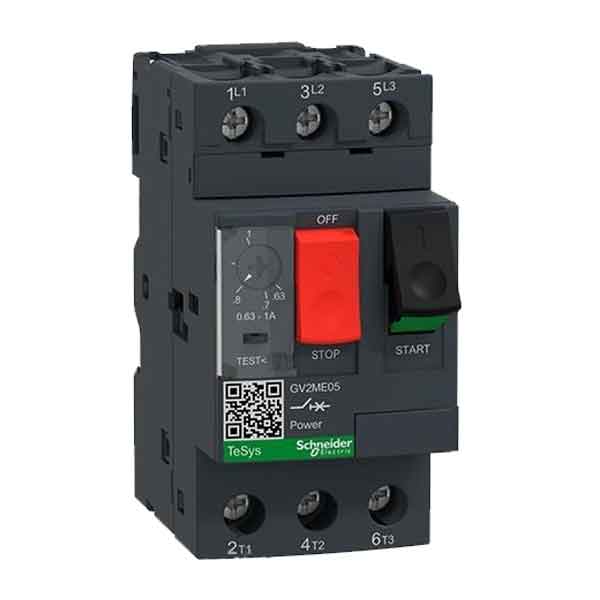

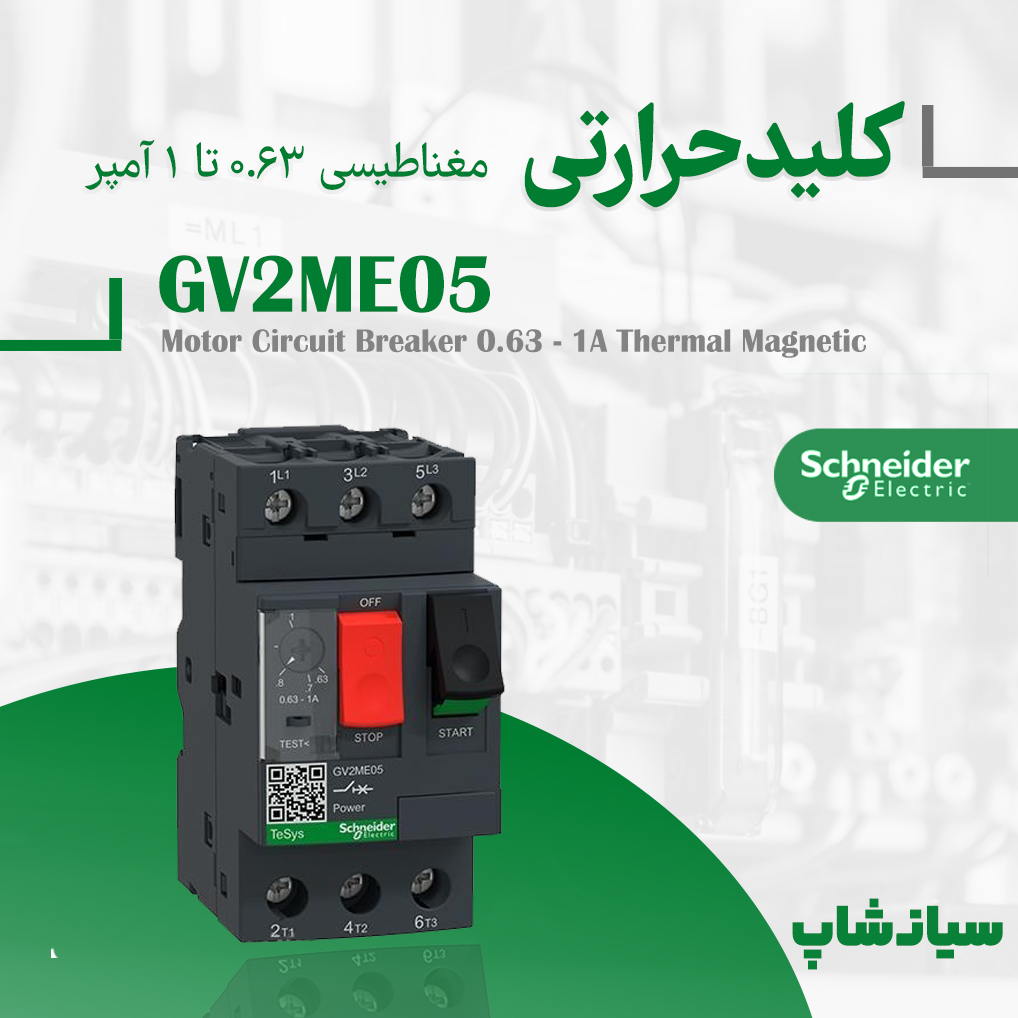

کلید حرارتی اشنایدر GV2ME05 بازه جریان ۰.۶۳ تا ۱ آمپر | SCHNEIDER

کلید حرارتی اشنایدر GV2ME05؛ قلب تپنده حفاظت از موتورهای صنعتی

الکتروموتورهای با توان پایین در خطوط تولید، به دلیل ظرافت بالای سیم‌پیچ‌ها، به شدت در برابر افزایش جزئی جریان و حرارت آسیب‌پذیر هستند. کلید حرارتی اشنایدر GV2ME05 که در مهندسی برق به عنوان کلید محافظ موتور (MPCB) شناخته می‌شود، یک راهکار یکپارچه و هوشمند برای پایش دقیق خطاهای گوناگون است. این تجهیز با بهره‌گیری از مکانیزم بی‌متال حساس، افزایش دمای ناشی از بارهای اضافه مداوم را ردیابی کرده و با قطع فوری مدار قدرت، از سوختن موتورهای گران‌قیمت جلوگیری می‌کند.



کاربردهای تخصصی کلیدهای محافظ موتور سری TeSys Deca در سیستم‌های پمپاژ و تهویه

این تجهیز قطع‌کننده ۳ پل با توجه به کالیبراسیون ویژه خود در محدوده جریانی ظریف، کارایی چشمگیری در بخش‌های مختلف اتوماسیون صنعتی دارد. از مصارف عمده این کلید می‌توان به صیانت از الکتروپمپ‌های دوزینگ کوچک، فن‌های تهویه با توان پایین، سیستم‌های سانتریفیوژ آزمایشگاهی و مدارهای فرمان کنترل اشاره کرد. این دستگاه به خوبی تعادل جریان در فازها را بررسی کرده و در صورت بروز هرگونه قطعی فاز ناگهانی، برای جلوگیری از کارکرد دو فاز موتور، مدار قدرت را مسدود می‌سازد.





چرا کلید حرارتی اشنایدرGV2ME05؟

انتخاب این کالا از سری محصولات TeSys اشنایدر فرانسه، گامی مطمئن برای ارتقای ضریب اطمینان تابلوهای توزیع و فرمان است. بر خلاف نمونه‌های کپی و غیر استاندارد موجود در بازار که به دلیل عدم کالیبراسیون دقیق لایه‌های بی‌متال دچار تریپ‌های مزاحم یا عدم واکنش در لحظه حادثه می‌شوند، این قطعه ثبات عملکردی بی‌نظیری دارد. بدنه این کلید از مواد پلیمری مقاوم در برابر اشتعال و ضربه ساخته شده و عایق‌بندی فوق‌العاده ترمینال‌های آن، پایداری شبکه را در درازمدت تضمین می‌کند.



مشخصه‌های فنی و ویژگی‌های ساختاری کلید محافظ موتور اشنایدر

• دارای دو دکمه فشاری ارگونومیک و رسا (روشن و خاموش) جهت کنترل دستی و سریع وضعیت مدار
• مجهز به پتانسیومتر چرخشی مدرج بر روی قاب جلویی به منظور تنظیم دقیق جریان نامی بی‌متال
• قابلی هماهنگی ایده‌آل با کنتاکتورهای سری Deca جهت ساخت راه‌اندازهای ترکیبی کامپکت و مطمئن
• طراحی استاندارد با عایق‌بندی کامل بخش‌های برق‌دار به منظور حفظ ایمنی تکنسین در حین کار



انواع تجهیزات برق صنعتی اصل را با تضمین کیفیت از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه فرمایید. جهت مشاوره و قیمت با ما در تماس باشید.



مشخصات و کارایی کلید حرارتی GV2ME05 اشنایدر
پارامتر فنی	مقدار و جزییات تخصصی
نوع محصول	کلید محافظ موتور حرارتی – مغناطیسی (MPCB)
نام تجاری کالا	TeSys Deca
نام اختصاری قطعه	GV2ME
تعداد قطب‌ها	3P (سه پل قدرت)
نوع شبکه برقی	جریان متناوب (AC)
دسته بندی کاربردی	دسته‌بندی A مطابق با استاندارد IEC 60947-2 | نوع AC-3 مطابق با IEC 60947-4-1
فرکانس شبکه	50 یا 60 هرتز
بازه تنظیم جریان حرارتی	0.63 تا 1 آمپر (0.63…1 A)
جریان تریپ مغناطیسی ثابت	13 آمپر (13 A)
ولتاژ عملیاتی نامی (Ue)	690 ولت AC فرکانس 50/60 هرتز
ولتاژ عایق نامی (Ui)	690 ولت AC فرکانس 50/60 هرتز
ولتاژ ضربه نامی (Uimp)	6 کیلوولت
توان موتور در ولتاژ 400 ولت	0.25 کیلووات در ولتاژ 400/415 ولت AC
قدرت قطع نامی نهایی (Icu)	100 کیلوآمپر در ولتاژ 400/415 ولت AC
قدرت قطع سرویس (Ics)	100 درصد مقدار Icu در تمامی سطوح ولتاژی
حساسیت به قطع فاز	دارد (مطابق استاندارد IEC 60947-4-1)
نوع مکانیزم کنترل	دکمه فشاری استارت و استاپ (Push-button)



جدول اطلاعات عمومی و قیمت کلید حرارتی GV2ME05
فیلد ساختاری و عمومی	توضیحات و استانداردهای فیزیکی
ابعاد فیزیکی دستگاه	ارتفاع: 89 میلی‌متر | عرض: 45 میلی‌متر | عمق: 78.2 میلی‌متر
وزن خالص قطعه	260 گرم
رنگ بدنه و شاسی	خاکستری تیره استاندارد اشنایدر
طول عمر مکانیکی	100000 سیکل کاری قطع و وصل
طول عمر الکتریکی	100000 سیکل کاری برای مصارف متداول AC-3
نوع ترمینال‌های اتصال	ترمینال پیچی کلمپی (Screw clamp terminals)
ظرفیت کابل‌گیری ترمینال	1 تا 6 میلی‌متر مربع برای کابل صلب / 1 تا 4 میلی‌متر مربع برای کابل انعطاف‌پذیر
گشتاور سفت‌کردن پیچ‌ها	1.7 نیوتن‌متر به کمک پیچ‌گوشتی استاندارد
استانداردهای مرجع	EN/IEC 60947-2 , EN/IEC 60947-4-1 , UL 60947-4-1
گواهینامه‌های محصول	IECEE CB Scheme , UL , CSA , CCC , EAC , UKCA
درجه حفاظت محیطی (IP)	IP20 معمولی (مطابق استاندارد IEC 60529)
درجه مقاومت در برابر ضربه	IK04
دمای مجاز عملکرد دستگاه	20- تا 60+ درجه سانتی‌گراد
دمای مجاز نگهداری در انبار	40- تا 80+ درجه سانتی‌گراد
مقاومت در برابر آتش	960 درجه سانتی‌گراد مطابق با استاندارد IEC 60695-2-11
وضعیت ضمانت و گارانتی	دارای تضمین اصالت کالا و گارانتی معتبر شرکتی
قیمت مصرف‌کننده	تماس بگیرید



سوالات متداول (FAQ)

۱. نحوه تنظیم جریان حرارتی در کلید GV2ME05 به چه صورت است؟

تکنسین می‌تواند با استفاده از پیچ چرخشی روی کلید، جریان حرارتی دستگاه را دقیقاً متناسب با جریان نامی موتور (مندرج روی پلاک آن) بین ۰.۶۳ تا ۱ آمپر تنظیم کند.



۲. آستانه قطع مغناطیسی (اتصال کوتاه) در این کلید چقدر است؟

مکانیزم تریپ مغناطیسی این مدل بر روی جریان ثابت ۱۳ آمپر کالیبره شده است و در صورت بروز اتصال کوتاه شدید، مدار را در کسری از ثانیه قطع می‌کند.



۳. تفاوت کلید حرارتی (MPCB) با بیمتال‌های معمولی در سیستم‌های موتوری چیست؟

کلید حرارتی مستقیماً مدار قدرت را قطع می‌کند و هردو حفاظت حرارتی و مغناطیسی را انجام می‌دهد، در حالی که بی‌متال فقط مدار فرمان را قطع کرده و توانایی مهار اتصال کوتاه را ندارد.



۴. آیا کلید GV2ME05 موتور را در برابر خطای قطع فاز محافظت می‌کند؟

بله، این تجهیز دارای مکانیزم حساسیت به قطع فاز (Phase Failure) است و در صورت نامتعادل شدن جریان یا قطع یکی از فازها، مدار را قطع می‌کند تا مانع از سوختن موتور شود.



۵. قدرت قطع نهایی (Icu) این کلید در ولتاژ استاندارد شبکه چقدر است؟

این دستگاه در ولتاژ ۴۰۰/۴۱۵ ولت سه‌فاز، دارای قدرت قطع فوق‌العاده ۱۰۰ کیلوآمپر (100kA) است که بالاترین سطح ایمنی را برای تابلو برق فراهم می‌سازد.



۶. چه تجهیزات جانبی را می‌توان به این کلید حرارتی متصل کرد؟

این قطعه قابلیت اتصال به انواع کنتاکت‌های کمکی (نصب از رو یا بغل)، رله‌های شنت تریپ و رله‌های افت ولتاژ (آندروولتاژ) را جهت اجرای سناریوهای کنترلی دارد.
