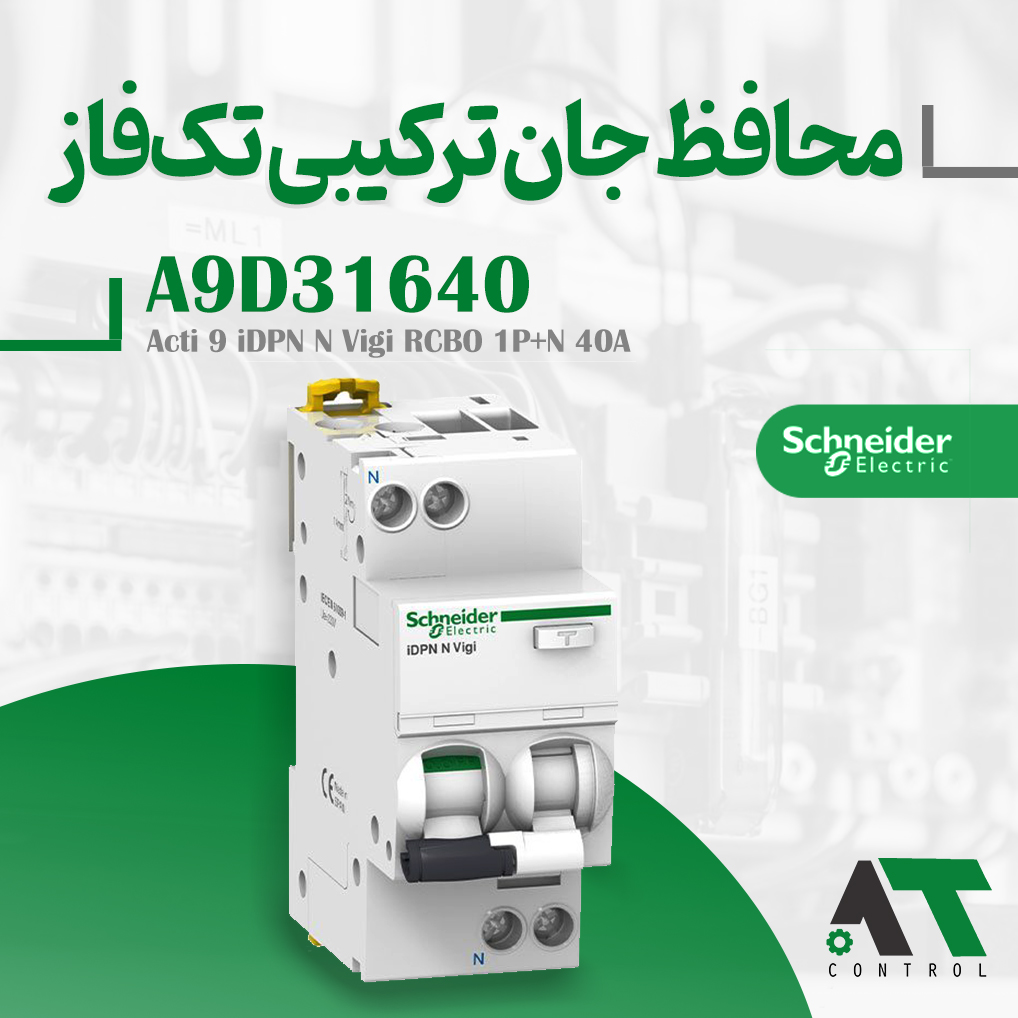

محافظ جان ترکیبی اشنایدر A9D31640 تک فاز ۴۰ آمپر | SCHNEIDER

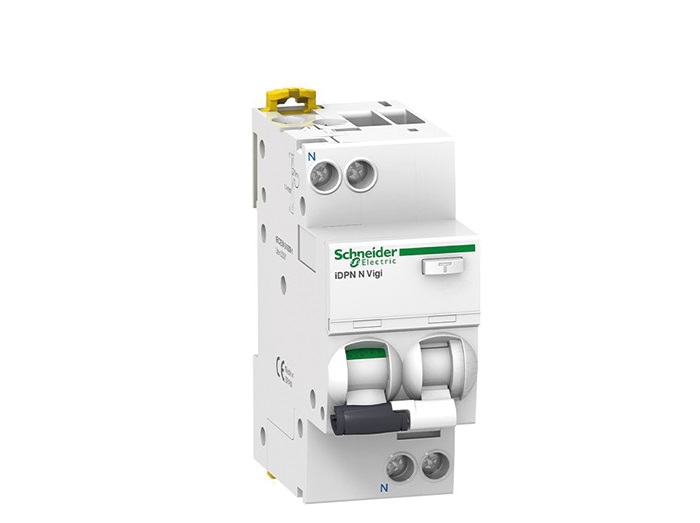

محافظ جان ترکیبی اشنایدر A9D31640؛ ایمنی هوشمند مدار

محیط‌های صنعتی و تجاری همواره در معرض خطرات پنهان الکتریکی ناشی از خطای زمین و جریان‌های پسماند هستند. کلید محافظ جان ترکیبی اشنایدر A9D31640 به عنوان یک راهکار جامع تمام‌عیار، تلفیقی مقتدرانه از حفاظت مغناطیسی-حرارتی و پایش نشتی جریان را در یک بدنه منسجم ارائه می‌دهد. این تجهیز متمایز، ساختار توزیع برق شما را در بالاترین سطح استانداردهای ایمنی بین‌المللی ارتقا داده و راه‌حلی ایده‌آل برای بهینه‌سازی فضا در تابلو برق‌های مدرن امروزی محسوب می‌شود.





کاربردهای وسیع کلیدهای دوکاره سری Acti9 iDPN N Vigi در صنایع

این قطع‌کننده تخصصی به طور ویژه برای حفاظت از خروجی‌های نهایی در مدارهای تک‌فاز همراه با نول طراحی شده است. از کاربردهای کلیدی این دستگاه می‌توان به ایمن‌سازی خطوط توزیع برق در واحدهای مسکونی پیشرفته، مجتمع‌های اداری، تجهیزات حساس آزمایشگاهی و کارگاه‌های صنعتی اشاره کرد. این ماژول با پایش دائم جریان رفت و برگشت، از بروز کوچک‌ترین خسارت فیزیکی به اپراتورها و ماشین‌آلات جلوگیری می‌کند.



چرا کلید محافظ جان ترکیبی اشنایدر A9D31640؟

خرید این محصول به معنای سرمایه‌گذاری بر روی کیفیت بی‌نقص فرانسوی و دوام بی‌نظیر مکانیکی است. برخلاف محصولات متفرقه بازار که در شرایط رطوبتی دچار اختلال عملکرد می‌شوند، این کلید با عایق‌بندی فوق‌العاده و تطبیق‌پذیری بالا با شرایط اقلیمی سخت، پایداری شبکه را تضمین می‌کند. استفاده از مکانیزم مستقل از ولتاژ در بخش نشتی جریان، تضمینی است بر اینکه دستگاه حتی در صورت افت شدید ولتاژ شبکه نیز وظیفه حفاظتی خود را به درستی انجام خواهد داد.





مزایا و عملکرد تخصصی کلید محافظ جان ترکیبی اشنایدر

• تکنولوژی قطع دوگانه برای مهار خطاهای اتصال کوتاه و بارهای اضافه ناگهانی
• مجهز به ضامن قفل‌شونده پدلاک جهت بالا بردن ضریب ایمنی در زمان تعمیرات دوره‌ای تابلو برق
• تطبیق‌پذیری کامل با شینه‌های مینیاتوری مشترک (کامب باس‌بار) از بخش بالا یا پایین ماژول
• نشانگرهای مکانیکی و رسا بر روی بدنه جهت نمایش وضعیت‌های روشن، خاموش و وقوع خطای نشتی

تجهیزات صنعتی اصل را با گارانتی معتبر از فروشگاه تخصصی تجهیزات صنعتی و ابزاردقیق AT کنترل تهیه کنید. برای دریافت مشاوره فنی و قیمت روز با کارشناسان ما تماس بگیرید.



جدول مشخصات فنی و کارایی محافظ جان ترکیبی A9D31640 اشنایدر
پارامتر فنی	مقدار و جزییات تخصصی
نوع محصول	کلید محافظ جان ترکیبی با حفاظت اضافه جریان (RCBO)
نام تجاری سری	Acti9 iDPN N Vigi
تعداد قطب‌ها	1P + N (یک پل حفاظت شده + نول)
موقعیت ترمینال نول	سمت چپ (Left)
جریان نامیI n	40 آمپر
نوع شبکه برقی	جریان متناوب (AC)
تکنولوژی واحد تریپ	حرارتی – مغناطیسی (Thermal-magnetic)
منحنی یا کلاس قطع	منحنی C
حساسیت نشتی جریان	30 میلی‌آمپر (30mA)
تاخیر زمانی محافظت زمین	آنی و بدون تاخیر (Instantaneous)
کلاس حفاظتی نشتی زمین	نوع AC (Type AC)
قدرت قطع نامی I cn	6000 آمپر در ولتاژ 230 تا 240 ولت AC (مطابق EN/IEC 61009-2-1)
قدرت قطع سرویس I_cs	100% مقدار I cn ((برابر با 6000 آمپر))
محدوده تریپ مغناطیسی	5 تا 10 برابر جریان نامی
فناوری قطع نشتی زمین	مستقل از ولتاژ خط (Voltage independent)
کلاس محدودکننده جریان	کلاس 3 (مطابق استاندارد EN/IEC 61009-2-1)
ولتاژ عایق نامی (U_i)	400 ولت AC فرکانس 50 هرتز
ولتاژ ضربه نامی U_imp	4 کیلوولت (4kV)
نشانگر وضعیت کنتاکت	دارد (سیگنال مکانیکی روی دستگیره)
سیگنال‌دهی موضعی	نشانگر حالت روشن، خاموش و قطع خطای نشتی

‌

جدول اطلاعات عمومی و قیمت محافظ جان ترکیبی A9D31640
فیلد ساختاری و عمومی	توضیحات و استانداردهای فیزیکی
تعداد گام‌های 9 میلی‌متری	4 ماژول
ابعاد فیزیکی دستگاه	ارتفاع: 85 میلی‌متر | عرض: 36 میلی‌متر | عمق: 73 میلی‌متر
وزن خالص قطعه	125 گرم
رنگ بدنه	سفید استاندار  RAL 9003
طول عمر مکانیکی	20,000 سیکل کاری قطع و وصل
طول عمر الکتریکی	10,000 سیکل کاری زیر بار
نوع ترمینال‌های اتصال	ترمینال تک کابل بالا یا پایین
طول عایق‌برداری سیم	15 میلی‌متر برای اتصالات ورودی و خروجی
گشتاور سفت‌کردن پیچ‌ها	2 نیوتن‌متر  (Top or Bottom)
استانداردهای مرجع	EN/IEC 61009-2-1
گواهینامه‌های محصول	VDE , GOST
درجه حفاظت محیطی (IP)	IP20 (عادی) | IP40 (پس از قرارگیری در محفظه و تابلو ماژولار)
درجه آلودگی محیطی	سطح 3
رده ولتاژ اضافه (Overvoltage)	دسته‌بندی III مطابق با IEC 60364
سازگاری الکترومغناطیسی	مقاومت در برابر پالس 8/20 میکروثانیه تا 250 آمپر
درجه مقاومت اقلیمی	کلاس 2 (Tropicalisation) رطوبت 95% در دمای 55 درجه سانتی‌گراد
دمای مجاز عملکرد دستگاه	5- تا 60+ درجه سانتی‌گراد
دمای مجاز نگهداری در انبار	40- تا 85+ درجه سانتی‌گراد
وضعیت ضمانت و گارانتی	دارای تضمین اصالت کالا و گارانتی معتبر شرکتی
قیمت مصرف‌کننده	تماس بگیرید



سوالات متداول (FAQ)

۱. منحنی قطع نوع C در این کلید چه کاربردی دارد؟
این منحنی برای بارهای معمولی و مدارهای روشنایی یا موتوری با جریان هجومی متوسط مناسب است و کلید را مایل به قطع در محدوده ۵ تا ۱۰ برابر جریان نامی می‌کند.



۲. کلاس کاری AC در این کلید محافظ جان ترکیبی به چه معناست؟
کلاس AC نشان می‌دهد که این دستگاه برای شناسایی و قطع جریان‌های نشتی متناوب (سینوسی خالص) طراحی شده و عملکرد فوق‌العاده‌ای در خطوط توزیع عمومی دارد.



۳. آیا موقع نصب این کلید، جهت فاز و نول اهمیت دارد؟
بله، این کلید به صورت 1P+N (یک پل حفاظت‌شده به همراه نول) است که ترمینال نول آن در سمت چپ دستگاه تعبیه شده و رعایت آن الزامی است.



۴. قدرت قطع ۶۰۰۰ آمپر (6kA) برای چه محیط‌هایی مناسب است؟
این سطح از قدرت قطع، کلید را برای مقاومت و قطع ایمن جریان‌های اتصال کوتاه در شبکه‌های برق شهری، اداری و مصارف تجاری استاندارد کاملاً بهینه می‌سازد.



۵. شاسی تست (T) روی بدنه دستگاه چطور کار می‌کند؟
این دکمه یک جریان نشتی مصنوعی ایجاد می‌کند؛ برای اطمینان از سلامت مکانیکی مدار داخلی، توصیه می‌شود ماهی یک‌بار این دکمه را در حالت برق‌دار بفشارید تا کلید قطع شود.



۶. مزیت استفاده از RCBO نسبت به ترکیب جداگانه MCB و RCD چیست؟
علاوه بر کاهش چشمگیر هزینه‌های سیم‌کشی، این تجهیز دوکاره تنها به اندازه ۲ ماژول استاندارد (۳۶ میلی‌متر) فضا اشغال کرده و فضای تابلو را به شدت خلوت می‌کند.
